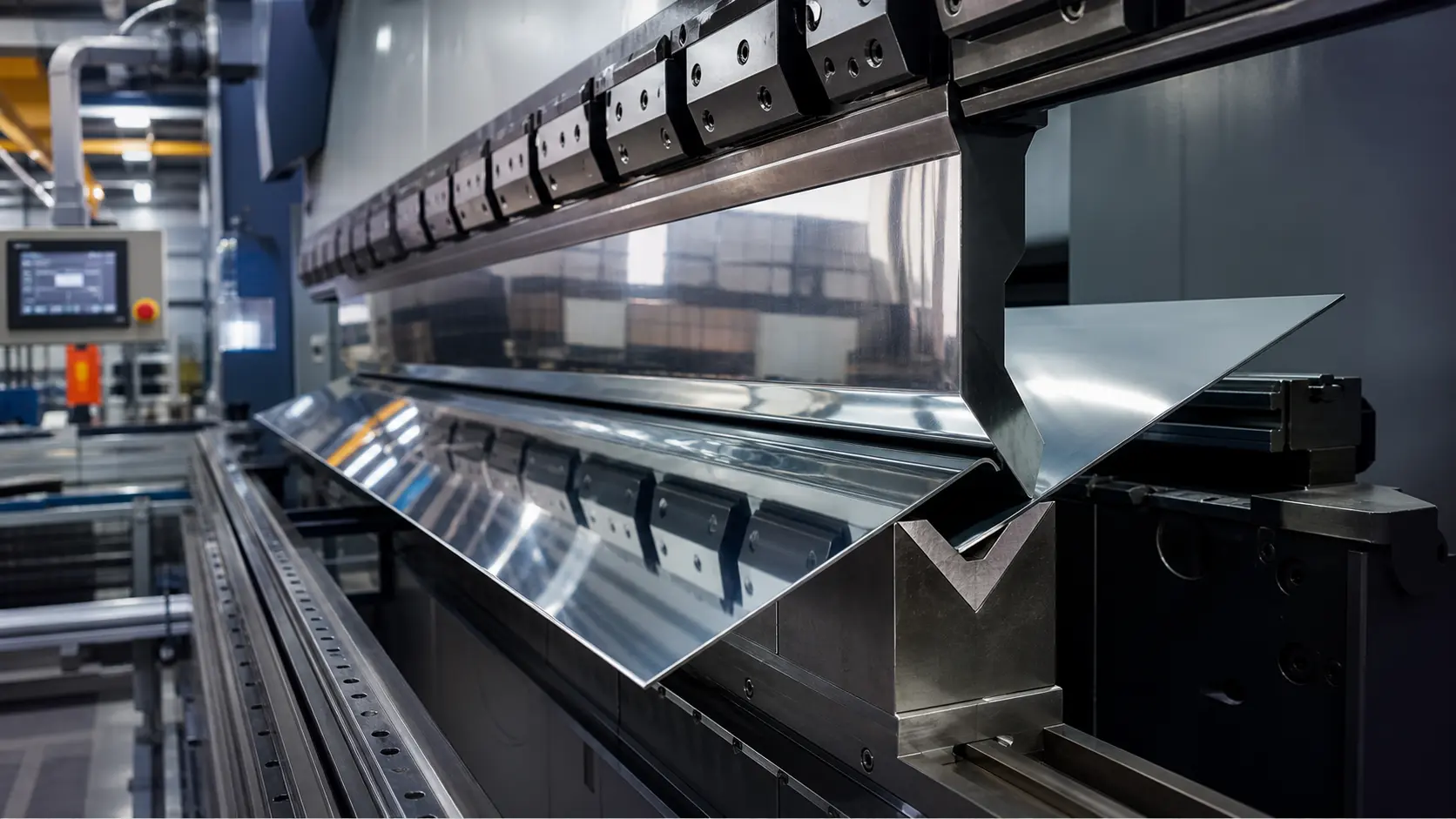

Гибка нержавеющей стали на листогибочном прессе особенности, оснастка, настройка

Автор: Иван Петров, главный инженер, 15 лет в металлообработке
Обновлено: май 2026

Нержавеющая сталь есть на большинстве производств — и на большинстве производств с ней возникают одни и те же проблемы. Деталь пружинит сильнее чем обычная сталь. На поверхности остаются царапины и задиры. Гиб трескается на внешней стороне. Угол нестабилен от детали к детали.

Всё это решаемо. Нержавейка требует другого подхода чем конструкционная сталь — другой оснастки, других настроек, другой логики расчёта. Но когда подход правильный, нержавейка гнётся стабильно и предсказуемо.

В этой статье — полный разбор: почему нержавейка ведёт себя иначе, как правильно подобрать оснастку, как настроить пресс и как избежать типичных дефектов.

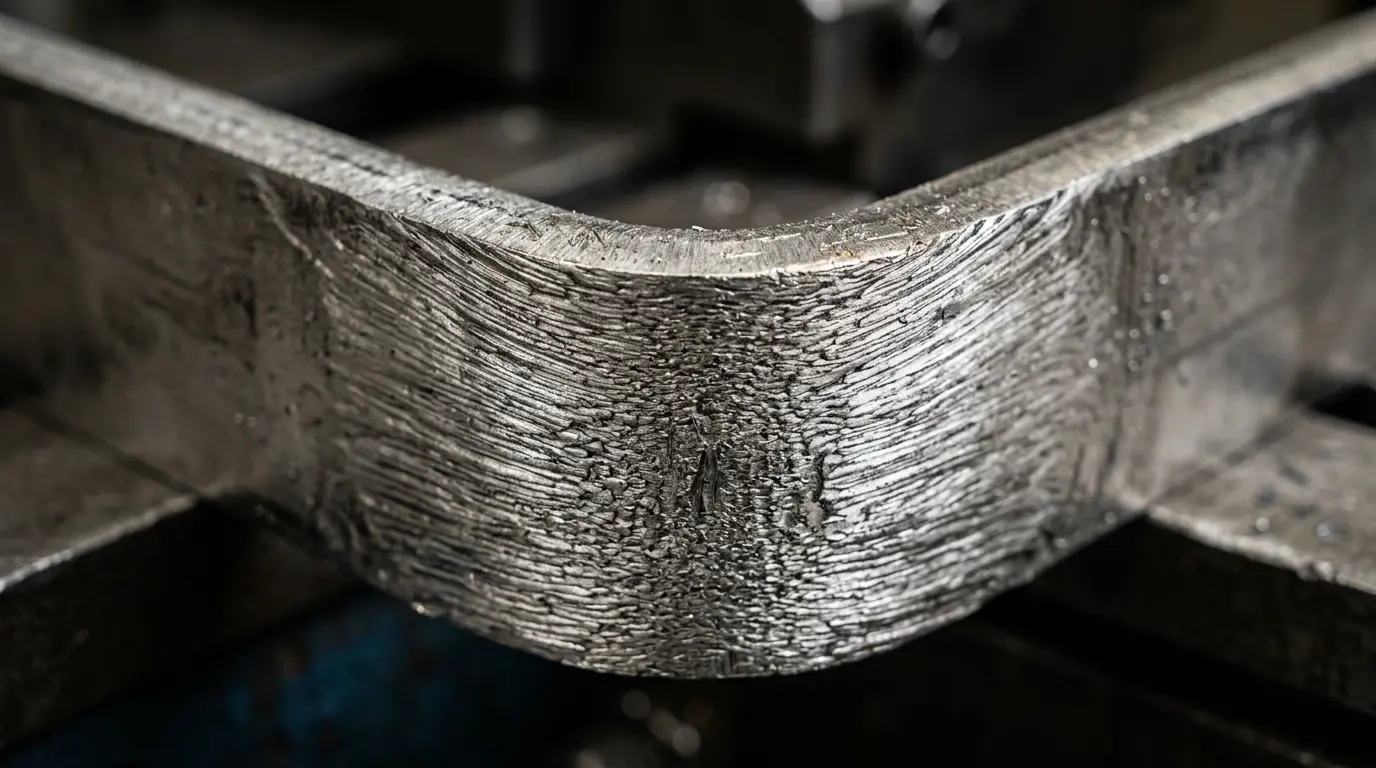

Почему нержавейка — это отдельная тема

Оператор который хорошо гнёт Ст3, не всегда сразу справляется с нержавейкой. Материал ведёт себя по-другому на каждом этапе — от расчёта развёртки до финального угла.

Причина в физических свойствах нержавеющей стали:

• Высокий предел текучести. У аустенитной нержавейки AISI 304 предел текучести — 205–310 МПа. У конструкционной Ст3 — 245 МПа. Разница небольшая, но у нержавейки значительно выше предел прочности — 515–720 МПа против 370–490 МПа у Ст3. Это означает большую зону упругой деформации и, как следствие, сильное пружинение.
• Высокий коэффициент упрочнения. Нержавейка упрочняется в процессе деформации — это называется наклёп. Чем больше деформируете, тем прочнее становится материал в зоне гиба. Это хорошо для прочности готовой детали, но усложняет гибку.
• Низкая теплопроводность. Нержавейка отводит тепло в 3 раза хуже чем углеродистая сталь. При быстрой гибке тепло концентрируется в зоне контакта с инструментом. Это ускоряет налипание металла на инструмент и износ оснастки.
• Склонность к налипанию. Нержавейка налипает на инструмент без покрытия. Результат — задиры на поверхности детали и ускоренный износ оснастки.

Марки нержавеющей стали и их особенности при гибке

Не вся нержавейка одинакова. Поведение при гибке существенно зависит от марки.

Аустенитные стали (AISI 304, 316, 321, 310)

Самые распространённые марки в производстве. AISI 304 — это примерно 70% всей нержавейки которую гнут на листогибочных прессах.

Характеристики при гибке: Высокая пластичность (хорошо тянется, редко трескается), сильное пружинение (4–8° на угол 90°), склонность к наклёпу, сильное налипание на инструмент без покрытия.

Минимальный радиус гибки:

• AISI 304: 1t (поперёк проката), 1,5t (вдоль проката)
• AISI 316: 1t (поперёк), 1,5t (вдоль)
• AISI 321: 1,5t (поперёк), 2t (вдоль)

Рекомендуемое покрытие оснастки: TiN, TiAlN, хромирование.

Ферритные стали (AISI 430, 409, 439)

Менее распространены. Используются в декоративных применениях, вытяжках, автомобильных выхлопных системах.

Характеристики при гибке: Меньше пружинение чем у аустенитных (2–4° на угол 90°), меньше склонность к наклёпу, более хрупкие при низких температурах, склонны к растрескиванию при малых радиусах.

Минимальный радиус гибки:

• AISI 430: 1,5t (поперёк), 2t (вдоль)
• AISI 409: 1t (поперёк), 1,5t (вдоль)

Мартенситные стали (AISI 410, 420, 440)

Твёрдые, прочные, менее пластичные. Используются в ножах, хирургических инструментах, деталях насосов.

Характеристики при гибке: Высокая прочность (требует большего усилия), низкая пластичность (высокий риск трещин), умеренное пружинение. Гибка возможна только в отожжённом состоянии.

Минимальный радиус гибки: AISI 410: 2t (поперёк), 3t (вдоль). AISI 420: 2,5t (поперёк), 3,5t (вдоль).
Важно: мартенситные стали в закалённом состоянии гнуть нельзя — треснут. Только после отжига.

Дуплексные стали (2205, 2507)

Комбинируют свойства аустенитных и ферритных сталей. Высокая прочность, хорошая коррозионная стойкость. Используются в химической промышленности, нефтегазе.

Характеристики при гибке: Очень высокий предел текучести (450–550 МПа), сильное пружинение (6–10° на угол 90°), требует значительно большего усилия чем AISI 304. Минимальный радиус: 2t (поперёк), 3t (вдоль).

Дуплексные стали — наиболее сложный материал для гибки среди нержавеющих. Если раньше не работали с ними — начните с тестовых гибов на обрезках.

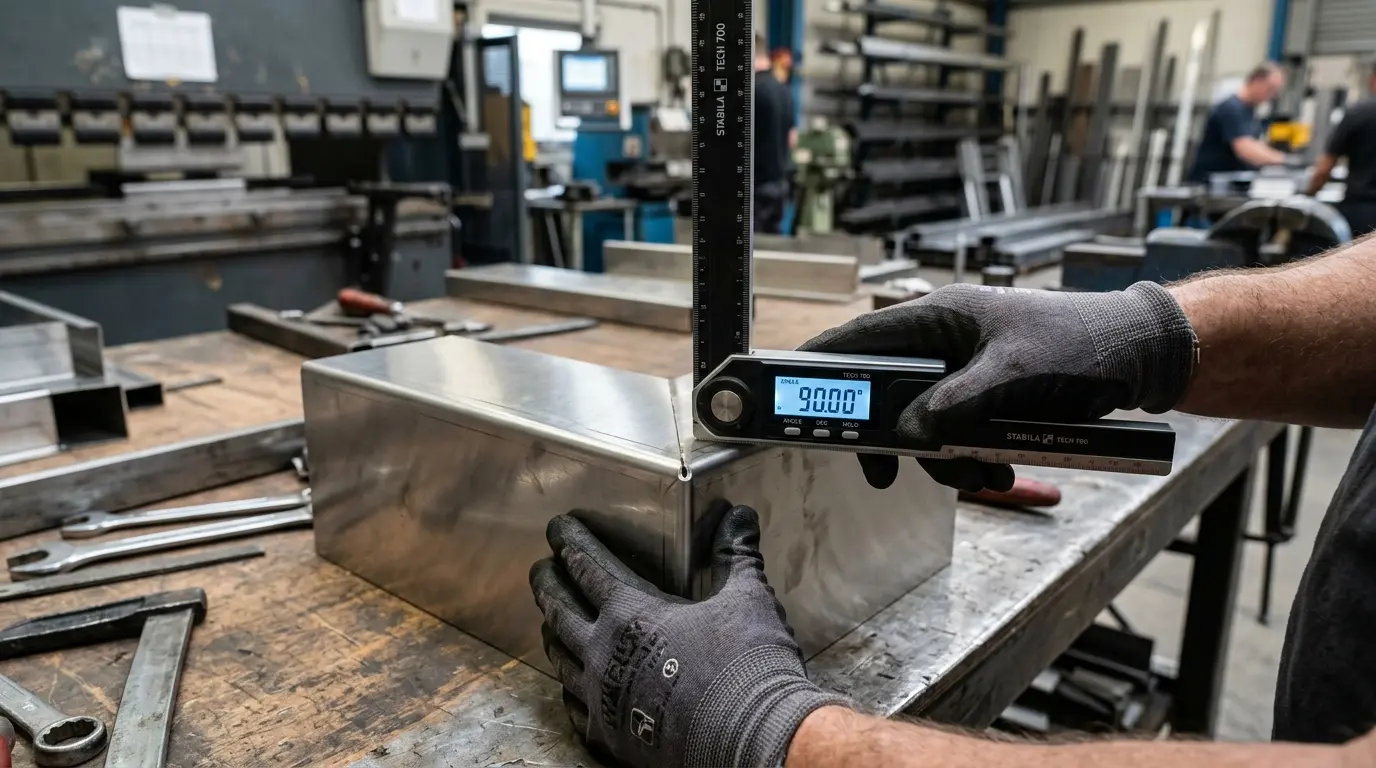

Пружинение нержавейки: цифры и компенсация

Пружинение — главная сложность при гибке нержавейки. Деталь которую согнули на 90° после снятия нагрузки разгибается до 94–98°. Нужно гнуть с запасом.

Типичные значения пружинения

Значения ориентировочные. Реальное пружинение зависит от конкретной партии металла, ширины паза матрицы и радиуса пуансона. Всегда делайте тестовый гиб на обрезке перед запуском серии.

Факторы которые влияют на пружинение нержавейки

• Ширина паза матрицы. Чем шире паз — тем больше пружинение. Для нержавейки рекомендуется паз 6–8t (против стандартных 8t для углеродистой стали).
• Радиус пуансона. Больший радиус — больше пружинение. Используйте минимально допустимый радиус пуансона.
• Направление проката. Вдоль проката нержавейка пружинит на 1–2° больше чем поперёк.
• Температура металла. Холодный металл пружинит сильнее. При +5°C пружинение на 1–2° больше чем при +20°C.

Оснастка для гибки нержавейки

Это ключевой вопрос. Неправильная оснастка — главная причина царапин, задиров и ускоренного износа инструмента.

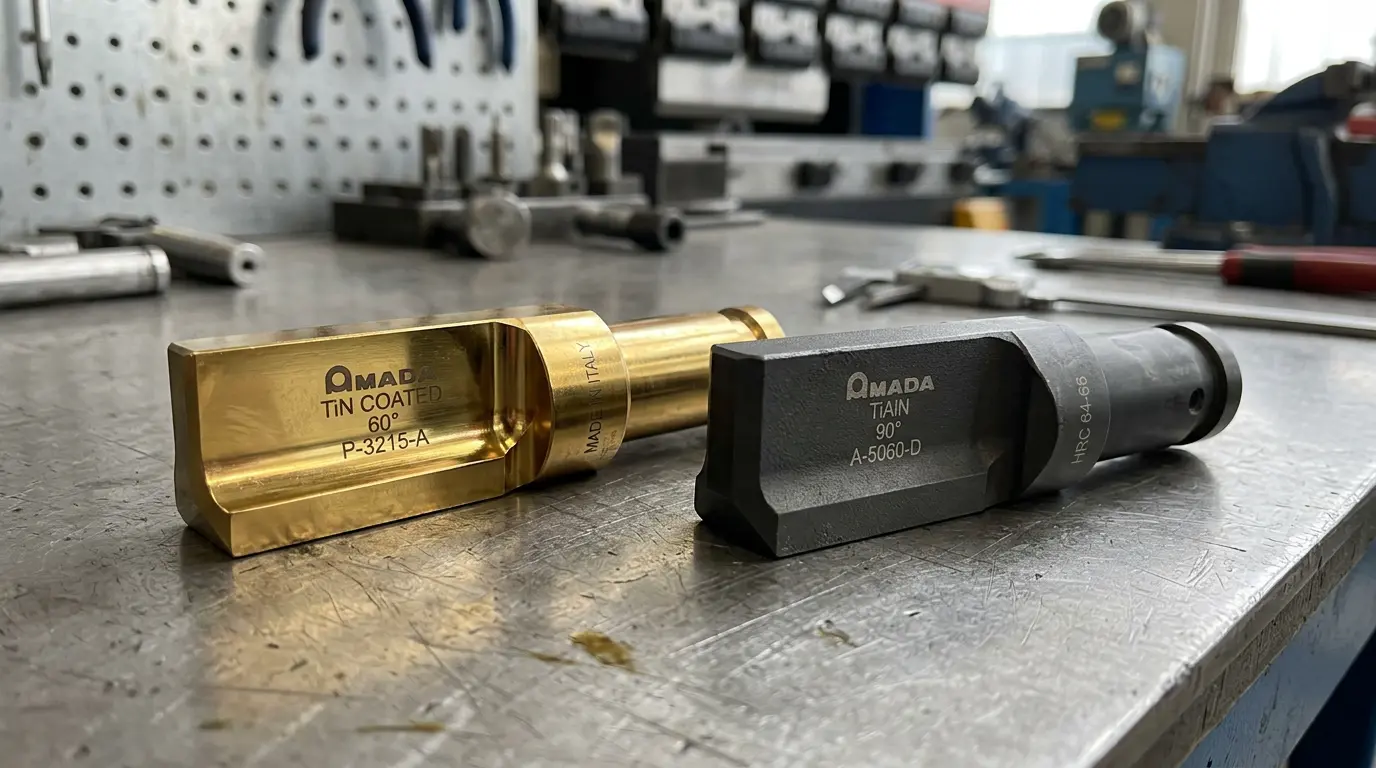

Покрытие оснастки

Для нержавейки нужна оснастка с твёрдым покрытием. Без покрытия нержавейка налипает на инструмент и царапает поверхность детали.

• TiN (нитрид титана) — золотистое покрытие: Твёрдость: HV 2 300. Коэффициент трения: 0,4. Хорошо подходит для нержавейки. Ресурс: 500 000–800 000 гибов.
• TiAlN (нитрид титана-алюминия) — тёмно-серое покрытие: Твёрдость: HV 3 000–3 500. Коэффициент трения: 0,35. Лучший выбор для нержавейки и дуплексных сталей. Ресурс: 1 000 000–1 500 000 гибов.
• Хромирование: Твёрдость: HV 900–1 100. Коэффициент трения: 0,2 — самый низкий. Хорошо для декоративной нержавейки — минимальный риск царапин. Ресурс: 300 000–500 000 гибов.
• Полировка без покрытия: Не подходит для нержавейки. Нержавейка налипает на полированную сталь и оставляет задиры.

Рекомендация: для серийной гибки нержавейки — TiAlN. Для единичных деталей с высокими требованиями к поверхности — хромирование или TiN с дополнительной смазкой.

Радиус пуансона

Минимальный радиус пуансона для нержавейки — строго соблюдать. Меньший радиус даёт трещины на внешней поверхности гиба.

Это минимальные значения. Если деталь не требует острого гиба — используйте радиус больше минимального. Это снижает риск трещин и уменьшает пружинение.

Ширина паза матрицы

Для нержавейки рекомендуется более узкий паз чем для углеродистой стали. Узкий паз увеличивает пластическую деформацию и уменьшает пружинение.

Важно: более узкий паз требует большего усилия пресса. Проверьте что усилие не превышает номинал вашего пресса.

Смазка при гибке нержавейки

Смазка снижает трение между инструментом и металлом, уменьшает налипание и риск царапин.

Когда смазка обязательна: оснастка без покрытия или с хромированием, декоративная нержавейка с зеркальной или шлифованной поверхностью, толщина более 3 мм, дуплексные стали.
Когда можно обойтись без смазки: оснастка с TiAlN покрытием, матовая поверхность нержавейки, толщина до 2 мм.

Чем смазывать: специальные смазки для гибки (Rhenus Biegeöl, Castrol Iloform, Fuchs Renoform), минеральное масло, мыльный раствор (только для единичных деталей).
Чем не смазывать: хлорсодержащие смазки (вызывают питтинговую коррозию), смазки на основе меди (оставляют следы).

Наносите смазку тонким слоем на поверхность которая контактирует с инструментом. Не на всю деталь — только в зону гиба.

Настройка пресса для гибки нержавейки

Расчёт усилия

Нержавейка требует большего усилия чем углеродистая сталь той же толщины. Коэффициент для аустенитных марок — 1,5–1,7 от усилия для Ст3.

Где:
P — усилие в кН
σв — предел прочности материала в МПа
t — толщина металла в мм
L — длина гиба в мм
V — ширина паза матрицы в мм

Пример: Материал: AISI 304, σв = 600 МПа. Толщина: 2 мм. Длина гиба: 1 000 мм. Паз матрицы: 10 мм.
P = (1,42 × 600 × 4 × 1 000) / 10 = 340 800 Н = 341 кН

Для сравнения — Ст3 той же толщины и длины с пазом 12 мм: P = (1,42 × 420 × 4 × 1 000) / 12 = 198 800 Н = 199 кН. Нержавейка требует в 1,7 раза больше усилия. Проверьте что ваш пресс справится.

Скорость гибки

Рекомендуемая скорость для нержавейки: 4–8 мм/с в зоне гиба. Это в 2–3 раза медленнее чем при гибке углеродистой стали (10–20 мм/с).

Почему медленнее: нержавейка хуже отводит тепло — при высокой скорости температура в зоне контакта растёт, налипание усиливается. Медленная гибка даёт более стабильный угол (металл успевает деформироваться равномерно) и снижает риск задиров.

Компенсация пружинения: практический подход

Алгоритм настройки:

1. Возьмите обрезок того же листа что пойдёт в производство (минимум 100 × 100 мм).
2. Согните тестовую деталь с углом захода пуансона на 5° меньше требуемого угла детали (для 90° — заход на 85°).
3. Измерьте угол после снятия нагрузки.
4. Вычислите фактическое пружинение: пружинение = угол захода − угол после снятия нагрузки.
5. Скорректируйте угол захода. Если согнули на 85° и получили 91° — пружинение 6°. Для угла 90° нужен заход на 84°.
6. Сделайте ещё один тестовый гиб с откорректированным углом.
7. Зафиксируйте параметры: марка, толщина, паз, радиус, угол захода, фактическое пружинение.

Типичные дефекты при гибке нержавейки и их причины

Царапины и задиры на поверхности

Как выглядит: линейные царапины вдоль линии гиба, матовые полосы на блестящей поверхности.
Причины: Оснастка без покрытия; нержавейка налипла на инструмент; загрязнение инструмента; защитная плёнка снята до гибки.
Решение: Оснастка с TiAlN или TiN покрытием; регулярная очистка инструмента; смазка зоны гиба; не снимать защитную плёнку до завершения гибки.

Трещины на внешней поверхности гиба

Как выглядит: поперечные трещины на внешней (растянутой) стороне гиба. От мелких волосяных до видимых разрывов.
Причины: Радиус пуансона меньше минимально допустимого; гибка вдоль направления проката; мартенситная сталь в неотожжённом состоянии; металл с дефектами.
Решение: Увеличить радиус пуансона; гнуть поперёк проката; для мартенситных сталей — отжиг перед гибкой.

Нестабильный угол от детали к детали

Причины: Разброс механических свойств в партии металла; разная температура металла; износ оснастки; нестабильное усилие пресса.
Решение: Дать металлу выровняться по температуре; проверить износ пуансона; делать тестовый гиб при смене листа; использовать системы адаптивного управления углом.

Вмятины и следы от кромок матрицы

Причины: Слишком узкий паз матрицы; высокое усилие при калибровке; изношенные кромки матрицы.
Решение: Использовать паз 6–8t; избегать калибровки; подложить полиуретановую прокладку между матрицей и деталью.

Скручивание детали после гибки

Причины: Внутренние напряжения в листе (особенно холоднокатаном); неравномерное пружинение по длине гиба; несимметричная деталь.
Решение: Проверить компенсацию прогиба балки (бомбирование); изменить последовательность гибов.

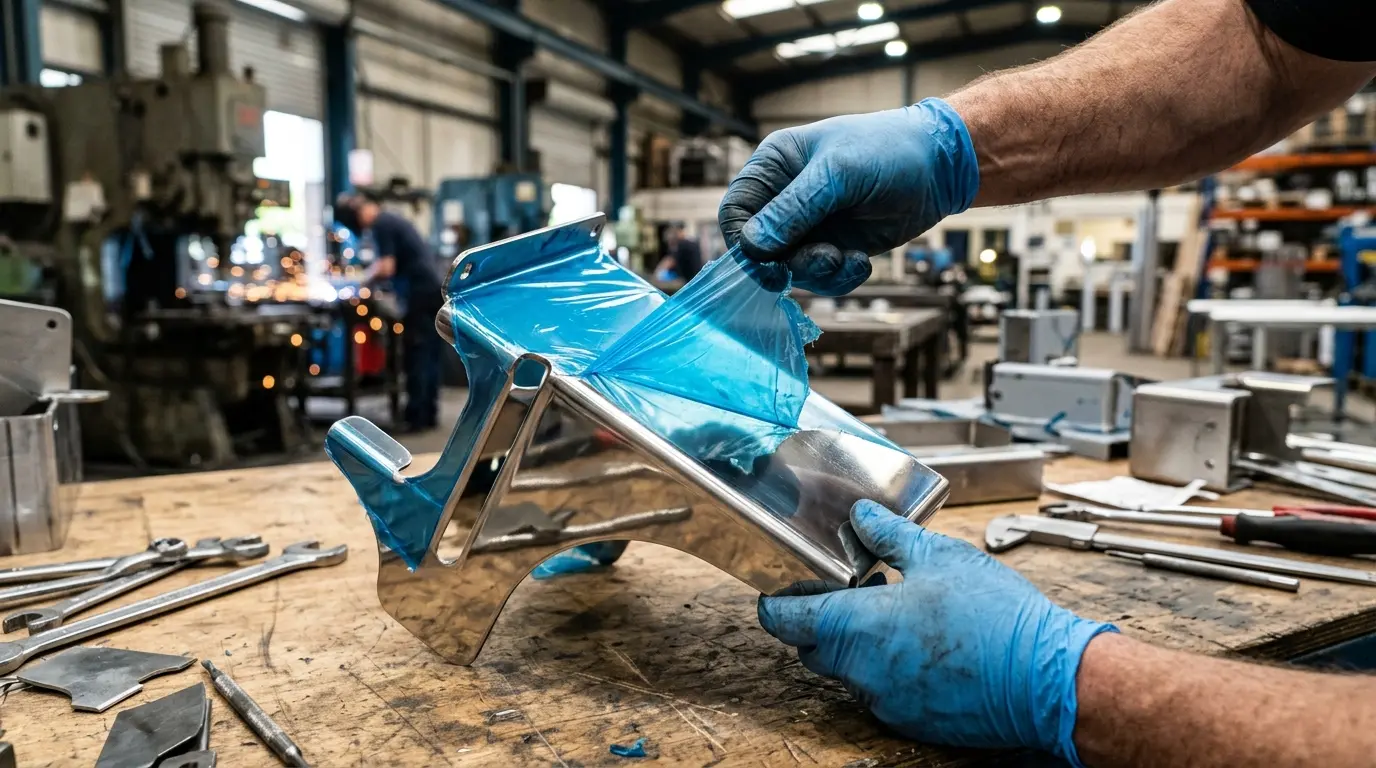

Защитная плёнка: когда снимать

Снимать после гибки, не до.

Плёнка защищает поверхность от царапин при контакте с инструментом и при перемещении листа. При гибке плёнка остаётся на детали и снимается после завершения всех операций.

Исключения:

• Плёнка рвётся в зоне гиба и попадает между инструментом и металлом. В этом случае снимайте плёнку только в зоне гиба (полоса 20–30 мм), остальную поверхность оставляйте защищённой.
• Плёнка толстая (более 0,1 мм) и влияет на точность угла — снимайте полностью, компенсируйте смазкой и качественной оснасткой.

Направление проката: как правильно ориентировать деталь

Нержавейка — прокатный материал. Зёрна металла вытянуты вдоль направления проката. Это влияет на пластичность при гибке.

• Поперёк проката — волокна металла перпендикулярны линии гиба. Металл лучше тянется, меньше риск трещин, меньше пружинение. Это предпочтительная ориентация.
• Вдоль проката — волокна параллельны линии гиба. Металл хуже тянется, выше риск трещин, больше пружинение. Минимальный радиус нужно увеличить в 1,5 раза.

Практическое правило: при раскрое деталей с несколькими гибами располагайте наиболее критичные гибы (малый радиус, острый угол) поперёк направления проката.

Расчёт развёртки для нержавейки

Развёртка нержавейки считается так же как для углеродистой стали, но с другим коэффициентом нейтральной линии.

Коэффициент нейтральной линии (k-factor)

У нержавейки k-factor выше чем у углеродистой стали. Это означает что развёртка нержавейки длиннее чем у аналогичной детали из Ст3.

Формула расчёта припуска на гиб

Пример: Материал: AISI 304, t = 2 мм | R = 2 мм | K-factor: 0,40 | Угол: 90°
BA = (3.14 / 180) × 90 × (2 + 0,40 × 2) = 1,5708 × 2,8 = 4,40 мм
Для Ст3 (k=0,33): BA = 1,5708 × (2 + 0,66) = 4,18 мм.
Разница 0,22 мм на один гиб. На детали с 5 гибами — уже 1,1 мм.

Последовательность гибов для деталей из нержавейки

Общие правила:

1. Начинайте с внутренних гибов. Сначала делайте гибы которые находятся ближе к центру детали, потом крайние.
2. Учитывайте наклёп. Если следующий гиб проходит близко к предыдущему (менее 3t) — усилие для второго гиба будет выше, а пружинение — другим.
3. Не делайте два гиба подряд в одной зоне. Зона между гибами будет сильно упрочнена и может треснуть.

Пример: П-образный профиль. Правильная последовательность: сначала правый гиб (дальний от оператора), затем левый гиб (ближний). Либо используйте специальный пуансон для П-образных профилей.

Особенности гибки декоративной нержавейки

Декоративная нержавейка — зеркальная (BA 8K, 6K) или шлифованная (BA 2B, 4B) — требует особого внимания.

• Оснастка: Только хромированная оснастка или TiN с дополнительной смазкой. Тщательно очистить инструмент от частиц.
• Защита поверхности: Не снимать плёнку. Стол пресса и упоры обклеить мягким материалом.
• Смазка: Обязательна. Наносить только в зону гиба, после гибки удалить.
• Ориентация: Декоративная поверхность должна быть обращена к пуансону, не к матрице (контакт с матрицей оставляет больше следов).

Контроль качества гибов нержавейки

Что измерять: Угол гиба (угломером), внутренний радиус (радиусными шаблонами), прямолинейность гиба (линейкой), качество поверхности (визуально под углом к свету).
Периодичность контроля: Первая деталь после настройки; каждые 20–50 деталей в серии; при смене листа; при смене партии металла (полная перенастройка).

Уход за оснасткой при работе с нержавейкой

• После каждой смены: Очистить пуансон и матрицу ацетоном или уайт-спиритом (без абразивов). Осмотреть носик.
• Еженедельно: Измерить радиус носика пуансона. Если радиус увеличился более чем на 0,2 мм — пуансон требует ремонта/замены. Проверить кромки матрицы (оптимальное скругление R0,5–R1,0 мм).
• Признаки износа: Угол стал нестабильным, появились новые царапины на деталях, видны выкрашивания на инструменте, стёрлось покрытие.

Сравнительная таблица: нержавейка vs углеродистая сталь

Быстрый чек-лист перед гибкой нержавейки

• [ ] Материал: Определена марка (AISI 304, 316 и др.), учтено направление проката, защитная плёнка на месте, металл выровнялся по температуре в цехе.
• [ ] Оснастка: Пуансон с TiAlN/TiN покрытием, радиус пуансона не меньше минимального, ширина паза матрицы 6–8t, инструмент очищен, кромки матрицы без выкрашиваний.
• [ ] Настройки: Угол захода пуансона скорректирован на пружинение, скорость гибки снижена (4–8 мм/с), усилие пресса в норме, смазка нанесена (если нужно).
• [ ] Тест: Выполнен тестовый гиб, угол проверен, поверхность проверена на царапины, параметры зафиксированы в базе.

Итог

Гибка нержавейки — не сложнее гибки углеродистой стали если знать три ключевых отличия.

Первое — оснастка. Без покрытия нержавейка будет царапаться. TiAlN покрытие решает эту проблему раз и навсегда. Это не опция, а необходимость для серийной работы.

Второе — пружинение. Нержавейка пружинит в 2–3 раза сильнее Ст3. Всегда делайте тестовый гиб при смене партии металла и фиксируйте параметры.

Третье — усилие и скорость. Нержавейка требует на 50–70% больше усилия и в 2–3 раза меньшей скорости гибки. Медленная гибка даёт лучшее качество поверхности и более стабильный угол.

Всё остальное — детали которые приходят с опытом. Начните с правильной оснастки, тестового гиба и фиксации параметров — и нержавейка перестанет быть проблемным материалом.
