Горизонтально расточные станки с ЧПУ

Горизонтально-расточные станки (ГРС) с ЧПУ имеют широкое применение в металлообработке, особенно для работы с заготовками крупных и средних размеров. Благодаря своей особой конструкции и возможности использования различных режущих инструментов, эти станки активно используются на предприятиях для серийного производства.

Назначение горизонтально-расточных станков

Горизонтально-расточные станки с ЧПУ применяются для обработки различных деталей, включая насосы, турбины, корпусные детали, кондукторные плиты, шаровые краны, колеса газовых турбин и другие крупно и среднегабаритные изделия. Они не только растачивают отверстия, но и выполняют множество других фрезерных операций металлообработки. Горизонтально-расточные станки активно применяются в машино и станкостроении, а также в нефтегазовой отрасли, горнодобывающей промышленности и оборонном секторе. Они подходят для работ с трудными материалами, например, чугун, жаропрочные, легированные и титановые сплавы.

Классификация горизонтально-расточных станков

Горизонтально-расточные станки классифицируются:

Степень автоматизации

1. Горизонтальные расточные станки с ЧПУ. Управление перемещений по осям, поворот стола, смену инструмента осуществляет написанная программа. Как правило на станках такого типа используются системы ЧПУ Siemensили Fanuc.

2. Горизонтально-расточные станки без ЧПУ. Данные станки управляются вручную, для облегчения наладки станка устанавливается УЦИ (устройство цифровой индикации).

Кинематика

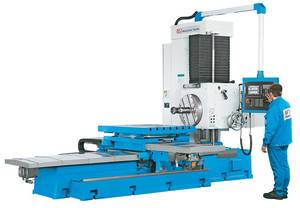

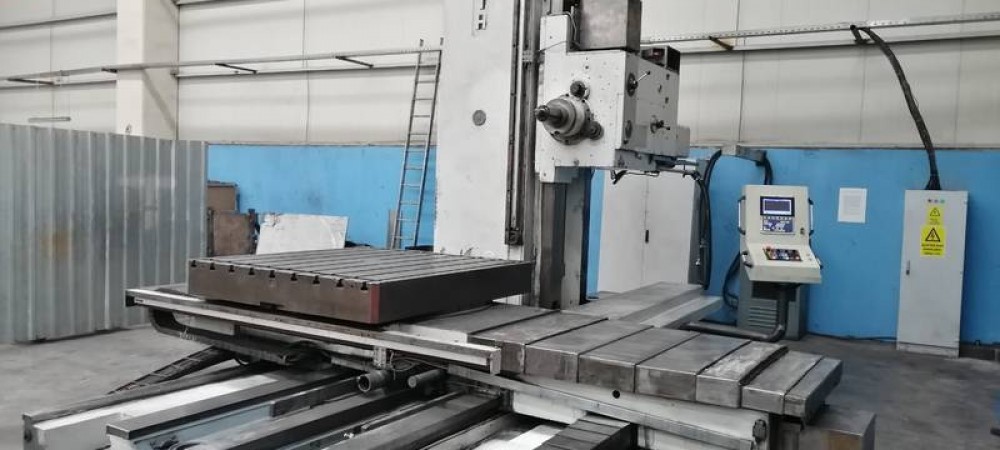

• С подвижным столом. Заготовки располагаются на поворотном столе, позволяющем обрабатывать детали под разными углами.
• Напольного типа. Заготовки располагаются на специальные настилы, объединенные на полу цеха.

Расточные станки также можно классифицировать по диаметру шпинделя:

• легкие для заготовок маленького размера, до 110 мм;
• средние для средних/крупных, до 160 мм;
• крупные для массивных заготовок, до 200 мм.

Инструменты для горизонтально-расточных станков

Основным узлом горизонтально-расточного станка является шпиндель, в котором устанавливается режущий инструмент. Шпиндель расположен горизонтально и закреплен в шпиндельной бабке, которая перемещается по колонне вниз и вверх. На шпинделе крепятся разные режущие инструменты, такие как фрезы, сверла, зенкеры, развертки, борштанги и другие. В станках с ЧПУ, оснащённых магазином, инструменты хранятся в гнёздах магазина, количество которых может достигать сотни позиций.

Выбор горизонтально-расточного станка

При выборе горизонтально-расточного станка необходимо учесть следующие параметры:

• Максимальные габариты и вес заготовки, которые станок может обрабатывать.
• Размер рабочего стола, необходимый для вашей производственной задачи.
• Мощность двигателя шпинделя и двигателей подач по осям. Для работы с крупными заготовками на тяжелых режимах резания требуется достаточная мощность и крутящий момент.
• Возможности монтажа дополнительных систем расточки и их максимальные параметры обработки.
• Точностные показатели станка, особенно если вам необходима обработка изделий, где предъявляются жесткие требования по допускам.
• Емкость инструментального магазина, которая должна соответствовать вашим производственным потребностям.
• Производитель системы ЧПУ, чтобы обеспечить надежную и эффективную работу станка.
