Обслуживание токарно-винторезного станка

Автор: Иван Петров, главный инженер, 15 лет в металлообработке
Обновлено: июнь 2026

Токарно-винторезный станок стоит от 950 000 до 6 000 000 рублей. Его реальный ресурс — 15–25 лет при соблюдении регламента обслуживания или 3–7 лет при его игнорировании. Разница не в качестве оборудования — разница в том, кто и как за ним следит.

Большинство преждевременных отказов токарных станков имеют одну из трёх причин: несвоевременная смазка направляющих, запущенный износ подшипников шпинделя, которого не заметили вовремя, и отсутствие выверки после монтажа. Всё это устраняется регламентом. Не устраняется — только последствия, и те дороже.

В этой статье — полный регламент технического обслуживания токарно-винторезного станка: ежесменные, еженедельные, ежемесячные и годовые операции, карта смазки с марками масел и интервалами, разбор 12 типичных неисправностей с причинами и способами устранения.

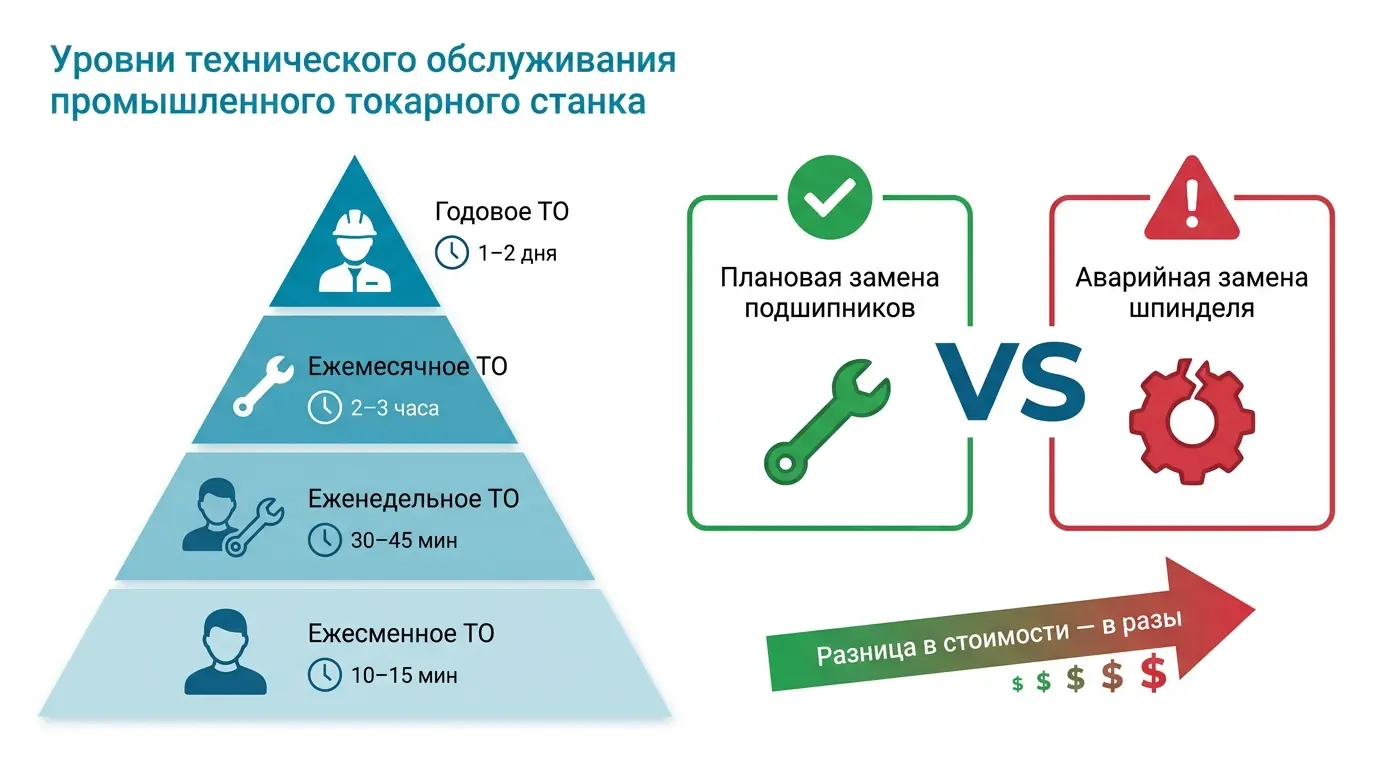

Зачем нужен регламент технического обслуживания

Токарно-винторезный станок — механическая система с десятками трущихся пар, работающих под нагрузкой. Каждая пара изнашивается. Задача регламента — замедлить этот износ до минимально возможного темпа и обнаружить отклонения до того, как они станут отказом.

Экономика проста. Замена подшипников шпинделя в плановом порядке — 25 000–40 000 руб. и одни рабочие сутки. Замена шпинделя после разрушения подшипников под нагрузкой — 150 000–300 000 руб. и 2–3 недели простоя. Плановая регулировка клиньев суппорта — 30 минут работы слесаря. Шлифовка направляющих после их запущенного износа — от 80 000 руб. и выезд специализированной бригады.

Регламент ТО токарного станка строится на четырёх уровнях периодичности. Каждый уровень имеет чёткий состав работ и назначенного исполнителя.

Ежесменное техническое обслуживание

Ежесменное ТО — единственный уровень обслуживания, который напрямую зависит от оператора, а не от ремонтной службы. Пропуск ежесменного ТО в течение нескольких недель видно невооружённым взглядом: сухие направляющие с характерными задирами, налипшая стружка в зоне ходового вала, ржавые незащищённые поверхности.

До начала смены

• Осмотр станка: видимые утечки масла, механические повреждения, посторонние предметы на направляющих
• Проверка уровня масла в шпиндельной бабке по смотровому стеклу — уровень должен быть между метками MIN и MAX
• Смазка направляющих суппорта (продольных и поперечных) — масло ISO VG 68, нанести кистью или из маслёнки, распределить суппортом по всей длине хода
• Смазка направляющих задней бабки
• Смазка пиноли задней бабки через пресс-маслёнку
• Проверка натяжения ремней главного привода — ремень при нажатии пальцем с усилием 5 кг должен прогибаться не более чем на 10–15 мм
• Пробный пуск на холостом ходу 3–5 минут: прослушать подшипники (нет ли постороннего шума), убедиться в нормальной работе масляного насоса (лампочка давления масла гаснет через 5–10 секунд после пуска)

После окончания смены

• Отключение станка, перевод органов управления в нейтральное положение
• Очистка рабочей зоны от стружки: смести щёткой, не сдувать — стружка в подшипниках ускоряет их износ
• Очистка направляющих суппорта от стружки и грязи
• Слив отстоя из бака СОЖ при его загрязнении
• Протирка направляющих чистой ветошью, нанесение тонкого слоя защитного масла
• Запись в журнал ТО: дата, смена, наработка, выявленные замечания

Еженедельное техническое обслуживание

Еженедельное ТО занимает 30–45 минут и выполняется в конце рабочей недели. Цель — смазать все точки, которые не обслуживаются ежесменно, и выявить отклонения до следующей недели.

Состав работ

• Смазка всех точек по карте смазки — прессол-маслёнки, крышки масляных ванн, точки открытых шестерён
• Проверка и при необходимости доливка масла в коробку подач
• Смазка ходового вала и ходового винта по всей длине
• Смазка подшипников фартука через масло-маслёнки
• Проверка натяжения ремней главного привода и привода насоса СОЖ
• Осмотр суппорта на наличие видимых люфтов: покачать резцедержатель и суппорт вручную — люфт не должен ощущаться
• Проверка крепления резцедержателя и задней бабки
• Осмотр электрокабелей на предмет повреждения изоляции
• Очистка фильтра-сетки насоса СОЖ

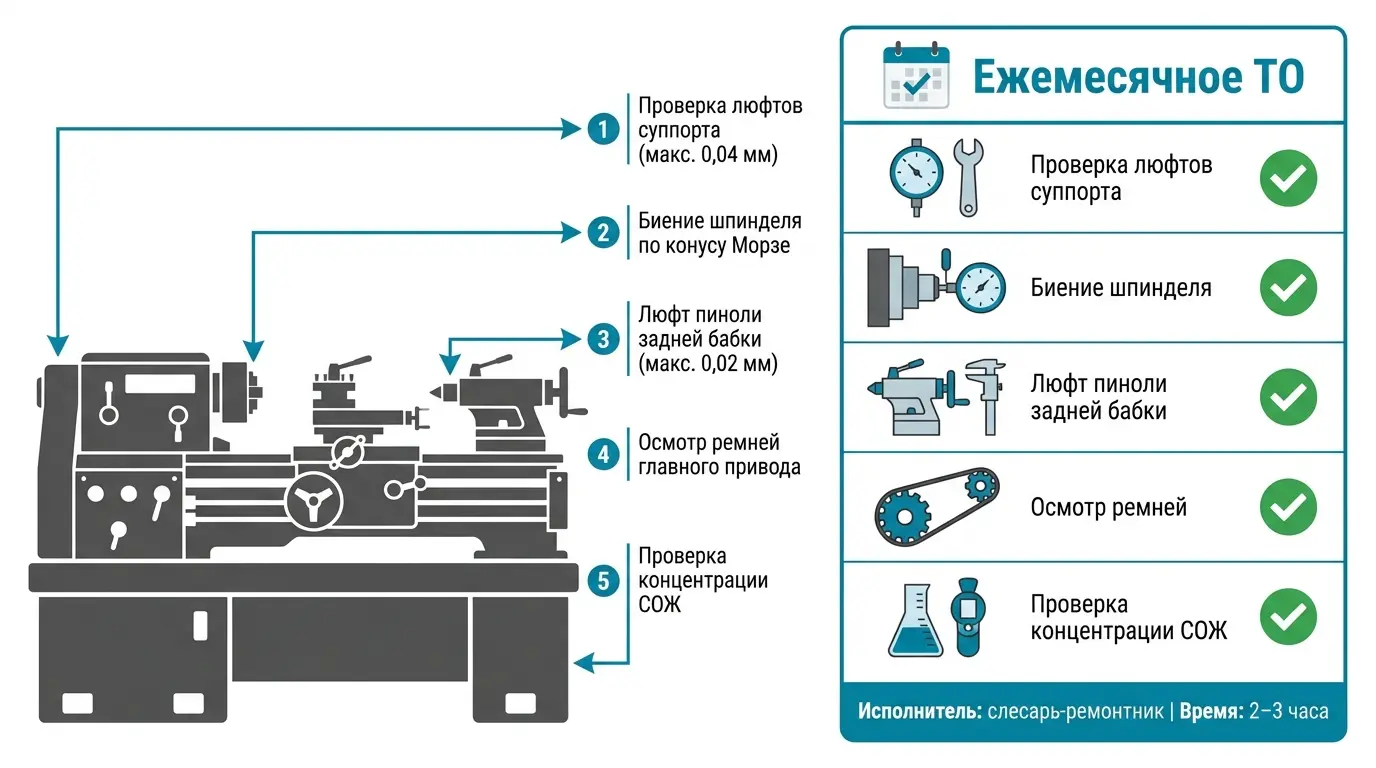

Ежемесячное техническое обслуживание

Ежемесячное ТО выполняет слесарь-ремонтник. Объём работ — 2–3 часа, станок выводится из работы. Цель — проверить регулировки и выявить начинающийся износ до того, как он скажется на точности деталей.

Состав работ

• Проверка люфтов суппорта индикатором: допустимый люфт по ГОСТ 18097-93 — не более 0,04 мм. При превышении — регулировка клиновых планок направляющих.
• Регулировка клиньев продольных и поперечных направляющих суппорта: ослабить контргайку, подтянуть клин до устранения люфта без заедания при полном ходе, затянуть контргайку.
• Проверка люфта пиноли задней бабки: не более 0,02 мм в поперечном направлении. При превышении — подтяжка гайки зажима пиноли.
• Проверка биения шпинделя индикатором по конусу Морзе: допустимое биение для класса Н — не более 0,010–0,012 мм. Фиксируется в журнале ТО.
• Замена масла в направляющих суппорта (промывка резервуара масло-маслёнок).
• Осмотр ремней главного привода: трещины, расслоение, замасленность. Замасленные ремни протирают чистой ветошью; ремни с трещинами — заменяют.
• Проверка системы охлаждения: концентрация СОЖ (рефрактометром), запах (закисание), замена при необходимости.
• Осмотр электрошкафа: запыление, следы перегрева на клеммах, состояние уплотнений дверцы.
• Запись результатов в журнал ТО с подписью исполнителя.

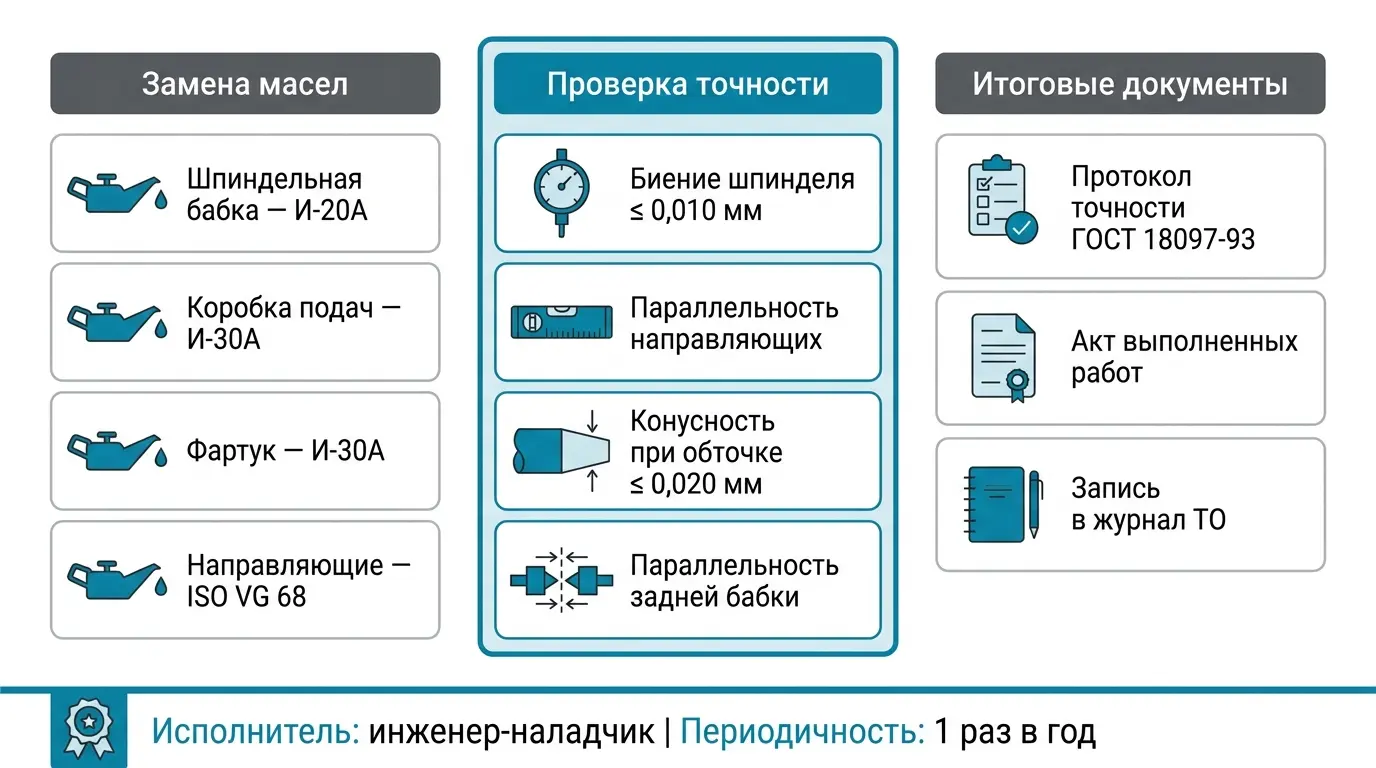

Годовое техническое обслуживание

Годовое ТО — наиболее полный уровень обслуживания. Выполняется инженером-наладчиком, занимает 1–2 рабочих дня. По итогам составляется протокол проверки точности по ГОСТ 18097-93 и акт выполненных работ. Годовое ТО — обязательное условие для поддержания гарантийных обязательств поставщика.

Состав работ годового ТО

• Полная замена масла в шпиндельной бабке: слить отработанное масло, промыть резервуар промывочным маслом, залить свежее масло И-20А до метки MAX.
• Полная замена масла в коробке подач и фартуке: аналогичная процедура с маслом И-30А.
• Промывка и замена масла в резервуаре смазки направляющих.
• Ревизия шпиндельного узла: проверка момента вращения шпинделя, биения конуса, радиального и осевого люфта переднего подшипника.
• Проверка точности станка по ГОСТ 18097-93: прямолинейность направляющих, параллельность оси шпинделя направляющим, точность конуса шпинделя, торцевое биение, точность нарезания резьбы.
• Проверка и регулировка осевого люфта ходового винта: допустимый люфт — не более 0,015 мм.
• Проверка параллельности оси задней бабки оси шпинделя: отклонение не более 0,03 мм на длине 300 мм.
• Ревизия электрической части: затяжка клемм, проверка заземления, замер сопротивления изоляции (не менее 0,5 МОм по ПУЭ).
• Замена ремней главного привода — плановая, вне зависимости от видимого состояния, если отработали более 4000 часов.
• Проверка и регулировка тормоза шпинделя.
• Составление протокола точности по ГОСТ 18097-93 с фактическими значениями по каждому пункту и подписью инженера.

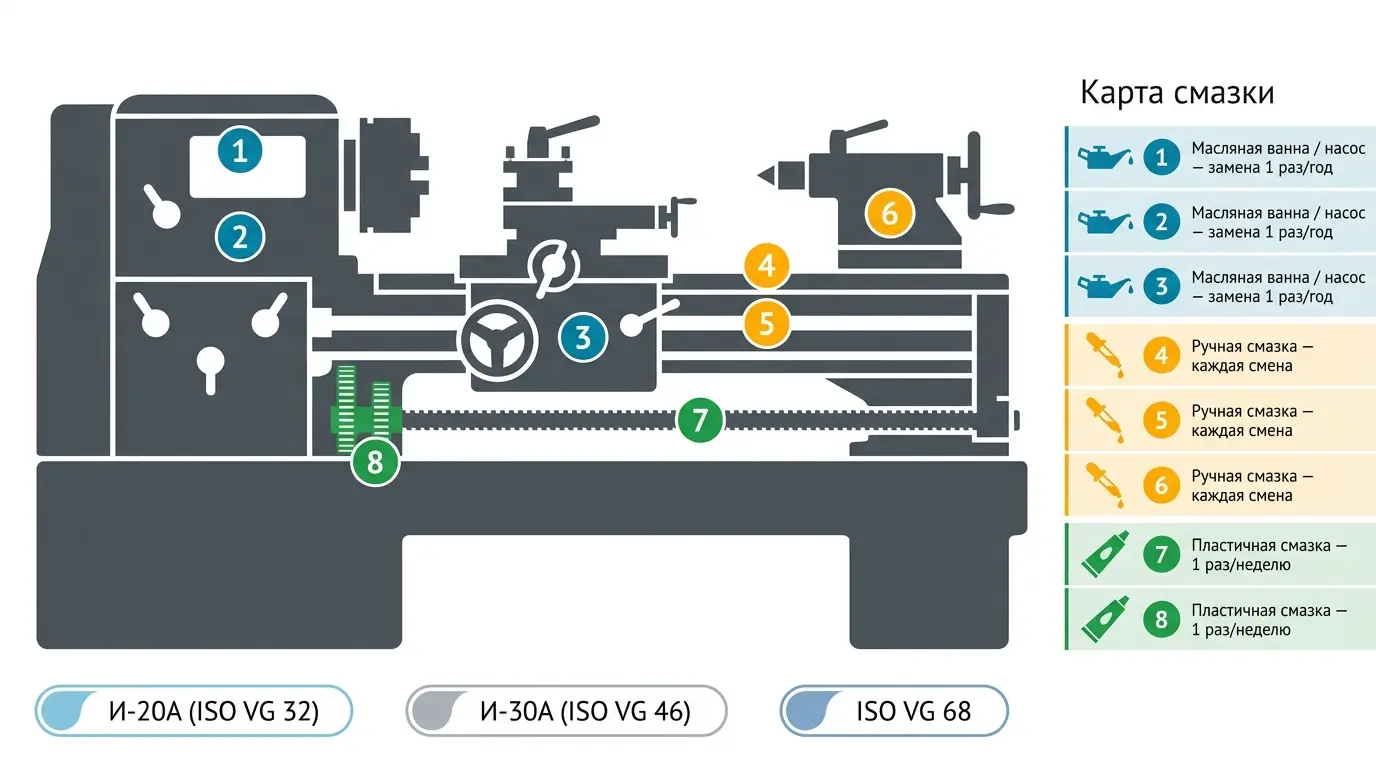

Карта смазки токарно-винторезного станка

Карта смазки — основной рабочий документ оператора и слесаря. Ниже приведена обобщённая карта для токарно-винторезных станков класса SA и CL. Для конкретной модели используйте карту смазки из паспорта станка — при расхождении паспортные данные имеют приоритет.

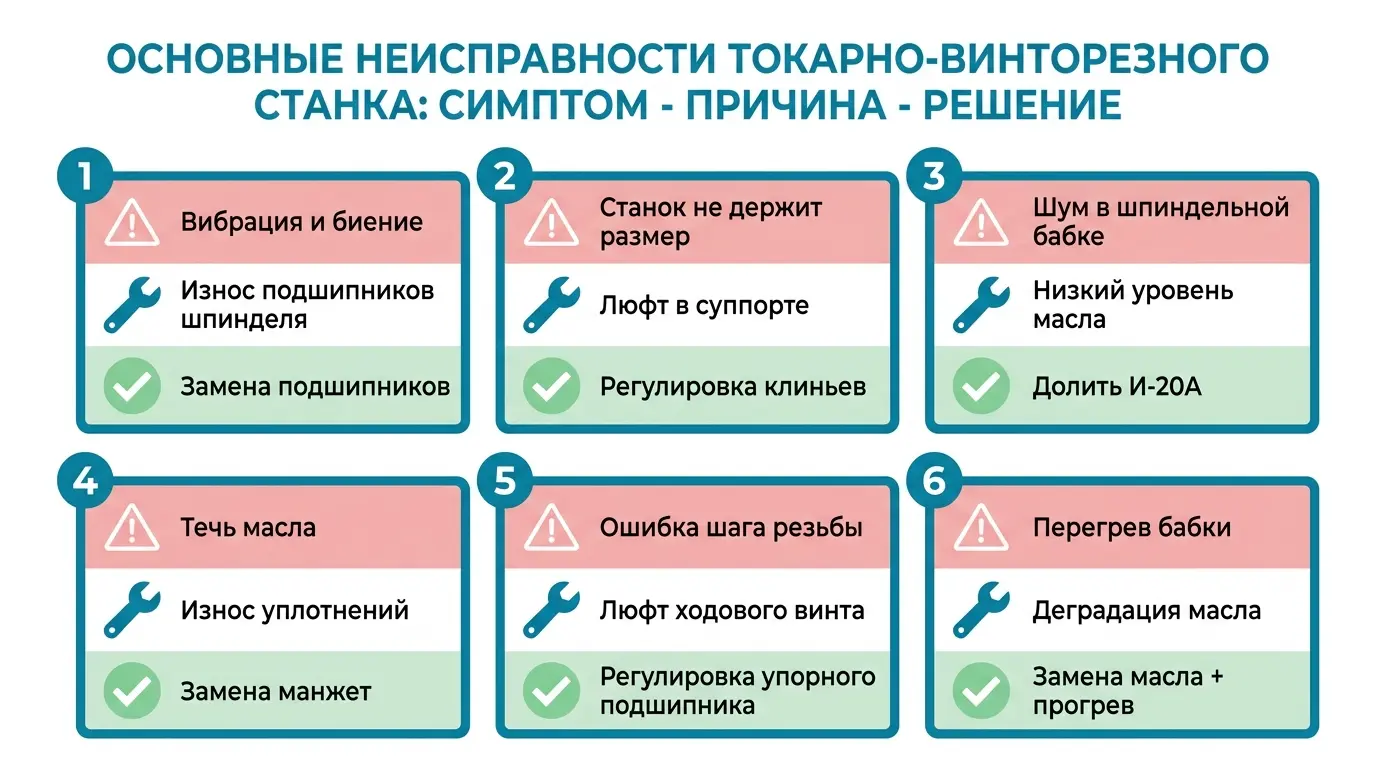

Типичные неисправности токарно-винторезного станка

Большинство неисправностей токарных станков повторяются от модели к модели. Ниже — 12 наиболее распространённых отказов с причинами и порядком устранения.

1. Вибрация и биение при работе

Симптом: дрожание суппорта, ухудшение чистоты обработанной поверхности, характерный низкочастотный гул.

Причины и диагностика:

• Износ или разрушение подшипников шпинделя — проверить биение шпинделя индикатором по конусу Морзе. Норма класса Н: не более 0,012 мм. При превышении — замена подшипников.
• Несбалансированный или неправильно зажатый патрон — снять патрон, проверить базовые поверхности на наличие стружки под кулачками, повторно зажать деталь.
• Люфт в суппортном узле — проверить люфт индикатором, при превышении 0,04 мм — регулировка клиньев.
• Ослабление анкерных болтов станины — проверить крутящим моментом согласно паспорту, затянуть.
• Резонанс при конкретной частоте вращения — изменить число оборотов шпинделя на ±20%, если вибрация исчезает — резонансная частота детали или оснастки.

2. Станок не держит размер

Симптом: размер детали уходит от прохода к проходу, нестабильная повторяемость.

Причины и диагностика:

• Люфт в винтовой паре поперечного суппорта — проверить индикатором, отрегулировать клин или заменить гайку ходового винта суппорта.
• Тепловые деформации шпинделя — перед точными работами прогревать станок на холостом ходу 15–20 минут.
• Износ направляющих суппорта — при износе более 0,05 мм на длине 300 мм требуется шабровка или шлифовка направляющих.
• Нарушение монтажной выверки — проверить горизонтальность станины уровнем с ценой деления 0,02 мм/м, при отклонении более 0,04 мм — переустановка с выверкой.
• Слабина в резцедержателе — проверить и затянуть зажимной болт резцедержателя с нормированным усилием.

3. Посторонний шум в шпиндельной бабке

Симптом: металлический скрежет, стук или свист в зоне шпиндельной бабки при работе.

Причины и диагностика:

• Низкий уровень масла в шпиндельной бабке — проверить по смотровому стеклу, долить до метки MAX.
• Загрязнённое или деградировавшее масло — слить, промыть, залить свежее И-20А.
• Износ подшипников шпинделя — при нарастающем шуме, не устранённом доливкой масла, заменить подшипники в плановом порядке. Откладывать нельзя: разрушение подшипника под нагрузкой повреждает посадочные места шпинделя.
• Износ шестерён коробки скоростей — диагностируется стетоскопом по месту; требует разборки шпиндельной бабки.

4. Станок не включается или самопроизвольно отключается

Симптом: нет реакции на кнопку «Пуск» или станок останавливается во время работы.

Причины и диагностика:

• Срабатывание теплового реле электродвигателя — подождать 3–5 минут (тепловое реле сбрасывается), проверить причину перегрева: заедание механических узлов, перегрузка по нагрузке, недостаточная вентиляция электрошкафа.
• Сработал автоматический выключатель — сбросить, выявить причину: короткое замыкание, перегрузка, нарушение изоляции.
• Неисправность блокировки ограждения — проверить концевые выключатели защитных кожухов.
• Потеря фазы питания — измерить напряжение по всем трём фазам вводного кабеля.
• Неисправность кнопки «Пуск» — прозвонить контакты кнопочного поста.

5. Течь масла из шпиндельной бабки

Симптом: масляные пятна на станине под шпиндельной бабкой, снижение уровня масла быстрее нормы.

Причины и диагностика:

• Износ манжетных уплотнений шпинделя — замена уплотнений, не требует полной разборки бабки.
• Повреждение прокладки крышки шпиндельной бабки — замена прокладки, в качестве временной меры — герметик.
• Переполнение масляной ванны — при превышении уровня MAX масло выдавливается через уплотнения; слить до нормы.
• Засорение маслосливного канала — прочистить канал возврата масла от шпиндельного узла в картер.

6. Ошибка резьбы: шаг не совпадает с заданным

Симптом: нарезанная резьба имеет шаг, отличный от выставленного по таблице подач.

Причины и диагностика:

• Неправильная установка сменных шестерён гитары — перепроверить схему установки по паспортной таблице резьб.
• Осевой люфт ходового винта — измерить индикатором, при превышении 0,015 мм отрегулировать упорный подшипник ходового винта.
• Проскальзывание ремня при нарезании — проверить натяжение и состояние ремней.
• Неполное включение маточной гайки — гайка должна включаться с чётким щелчком по всей длине; при неполном зацеплении — регулировка механизма включения маточной гайки.

7. Суппорт самопроизвольно смещается при продольной подаче

Симптом: суппорт уводит в сторону от прямолинейного движения, обработанная поверхность — конусная вместо цилиндрической.

Причины и диагностика:

• Непараллельность направляющих станины — проверить цилиндрическим валиком и индикатором на длине 1000 мм. Отклонение более 0,02 мм требует шлифовки направляющих.
• Несоосность оси шпинделя и задней бабки — проверить обточкой эталонного валика в центрах; при конусности более 0,02 мм на 300 мм — регулировка поперечного смещения задней бабки.
• Неравномерный износ клиновых планок суппорта — замена планок и регулировка.

8. Патрон не зажимает деталь с достаточным усилием

Симптом: деталь проворачивается в патроне при нагрузке, видимое биение детали при небольших зажимных усилиях.

Причины и диагностика:

• Загрязнение спирального диска патрона — разобрать патрон, промыть в керосине, смазать ЦИАТИМ-203.
• Износ кулачков — замер микрометром: при износе рабочей поверхности более 0,3 мм — замена или перешлифовка кулачков.
• Попадание стружки между кулачком и пазом — очистить пазы щёткой, промыть.

9. Насос СОЖ не подаёт охлаждающую жидкость

Симптом: при включении насоса СОЖ жидкость не поступает к зоне резания.

Причины и диагностика:

• Засорение фильтра-сетки насоса — снять и промыть сетку.
• Недостаточный уровень СОЖ в баке — долить до минимальной отметки.
• Засорение трубки подачи СОЖ — прочистить трубку и сопло.
• Неисправность насоса (обрыв крыльчатки) — замена насоса.
• Вращение электродвигателя насоса в обратную сторону — поменять местами две фазы питания насоса.

10. Ремень главного привода быстро выходит из строя

Симптом: ремни рвутся или расслаиваются раньше нормативного срока (менее 2000 часов).

Причины и диагностика:

• Попадание масла на ремни — устранить источник течи, протереть шкивы и ремни, при значительном замасливании — замена ремней.
• Несоосность шкивов — проверить линейкой по торцам шкивов, при отклонении более 1 мм — отрегулировать положение двигателя.
• Чрезмерное натяжение — правильное натяжение: прогиб 10–15 мм при усилии 5 кг. Перетянутый ремень перегружает подшипники двигателя и быстро рвётся.
• Применение ремней несоответствующего сечения — использовать только типоразмер, указанный в паспорте.

11. Люфт в поперечном суппорте не устраняется регулировкой клина

Симптом: после регулировки клиновой планки суппорт либо заедает, либо по-прежнему имеет люфт.

Причины и диагностика:

• Неравномерный износ направляющих — износ «колодцем» в средней части хода. Клин убирает люфт в крайних положениях, но создаёт заедание в средней части. Решение — шабровка направляющих суппорта.
• Износ самого клина — при износе более 0,5 мм по толщине клин заменяется.
• Нарушение геометрии клиновой планки — проверить прямолинейность планки; при деформации — замена.

12. Станок греется в зоне шпиндельной бабки сверх нормы

Симптом: температура шпиндельной бабки в установившемся режиме превышает 50–55°C (норма — не более 40–45°C сверх температуры окружающей среды).

Причины и диагностика:

• Низкий уровень или деградация масла — долить или заменить масло.
• Чрезмерный преднатяг подшипников шпинделя — регулировка натяга подшипникового узла, выполняется только квалифицированным инженером.
• Засорение масляного насоса — разобрать и промыть насос шпиндельной бабки.
• Работа на повышенных режимах без прогрева — обязательный прогрев 15–20 минут перед выходом на рабочие режимы.

Журнал технического обслуживания: зачем вести и что фиксировать

Журнал ТО — не бюрократия. Это единственный способ увидеть тренд ухудшения состояния станка до того, как он станет отказом.

Если каждый месяц фиксировать биение шпинделя, то увеличение с 0,008 до 0,011 мм за три месяца — это видимый сигнал: подшипники изнашиваются, замена нужна через 2–3 месяца. Без журнала этот же рост остаётся невидимым до момента, когда биение становится 0,020 мм и уже влияет на качество деталей.

Что фиксировать в журнале ТО

Регламент ТО: сводная таблица

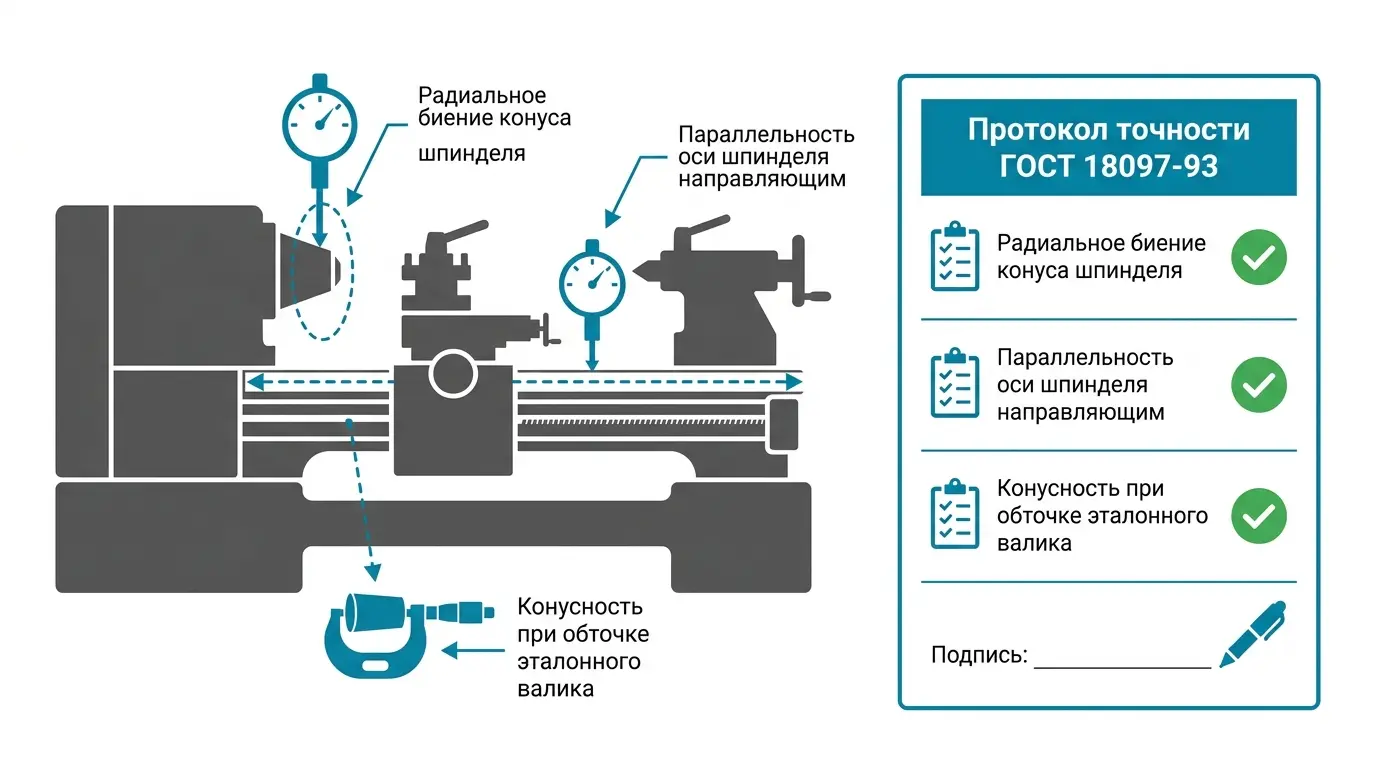

Проверка точности токарного станка по ГОСТ 18097-93

ГОСТ 18097-93 «Станки токарно-винторезные и токарные. Основные размеры. Нормы точности» устанавливает перечень обязательных проверок при приёмке и при годовом ТО. Проверки выполняются после прогрева станка на холостом ходу не менее 20 минут.

Ошибки при обслуживании токарного станка

Большинство ошибок при обслуживании токарных станков повторяются вне зависимости от марки и модели оборудования. Ниже — шесть наиболее распространённых.

Ошибка 1: смазывать «когда вспомнили», а не по регламенту

Направляющие суппорта без смазки за одну смену при работе с нагрузкой могут получить задиры, устранение которых потребует шабровки. Шабровка — от 80 000 руб. и нескольких дней простоя. Стоимость масла ISO VG 68 — около 200 руб. за 1 литр, расход — 10–15 мл в смену. Экономия на смазке не существует в природе.

Ошибка 2: использовать отработанное масло «ещё немного»

Отработанное масло содержит металлические частицы, продукты окисления и воду. Его вязкость и антиокислительные присадки деградировали. Работа на таком масле — работа с абразивом внутри шпиндельной бабки. Стоимость своевременной замены масла несопоставима со стоимостью замены изношенных подшипников и шестерён.

Ошибка 3: не прогревать станок перед точными работами

Тепловые деформации шпинделя и шпиндельной бабки за первые 15–20 минут работы на холостом ходу составляют 0,015–0,025 мм. Если сразу после включения начать точить деталь по 7 квалитету — первые детали неизбежно выйдут за допуск. Прогрев — обязательная операция перед любой точной работой.

Ошибка 4: затягивать резцедержатель «от руки»

Нормированное усилие затяжки резцедержателя — ключ длиной 250 мм с усилием 15–20 кг. Незатянутый резцедержатель проворачивается под нагрузкой, смещает резец и даёт нестабильный размер. Перетянутый — деформирует базовые поверхности. Использовать штатный ключ с правильным рычагом.

Ошибка 5: игнорировать нарастающий шум в шпиндельной бабке

Нарастающий металлический гул — первый признак разрушения подшипников шпинделя. На этом этапе замена подшипников стоит 25 000–40 000 руб. Если дождаться разрушения сепаратора подшипника под нагрузкой — шарики повреждают посадочные места шпинделя. Ремонт или замена шпинделя — от 150 000 руб.

Ошибка 6: выполнять ТО без записи в журнал

Журнал ТО без записей — то же самое, что отсутствие ТО: нет истории, нет тренда, нет доказательства при гарантийном случае. Запись в журнал занимает 2 минуты. Отсутствие записей при предъявлении гарантийной претензии поставщику означает отказ в гарантийном ремонте — нет подтверждения, что регламент соблюдался.

Инструменты и расходные материалы для обслуживания станка

Минимальный набор для самостоятельного выполнения ежесменного и еженедельного ТО:

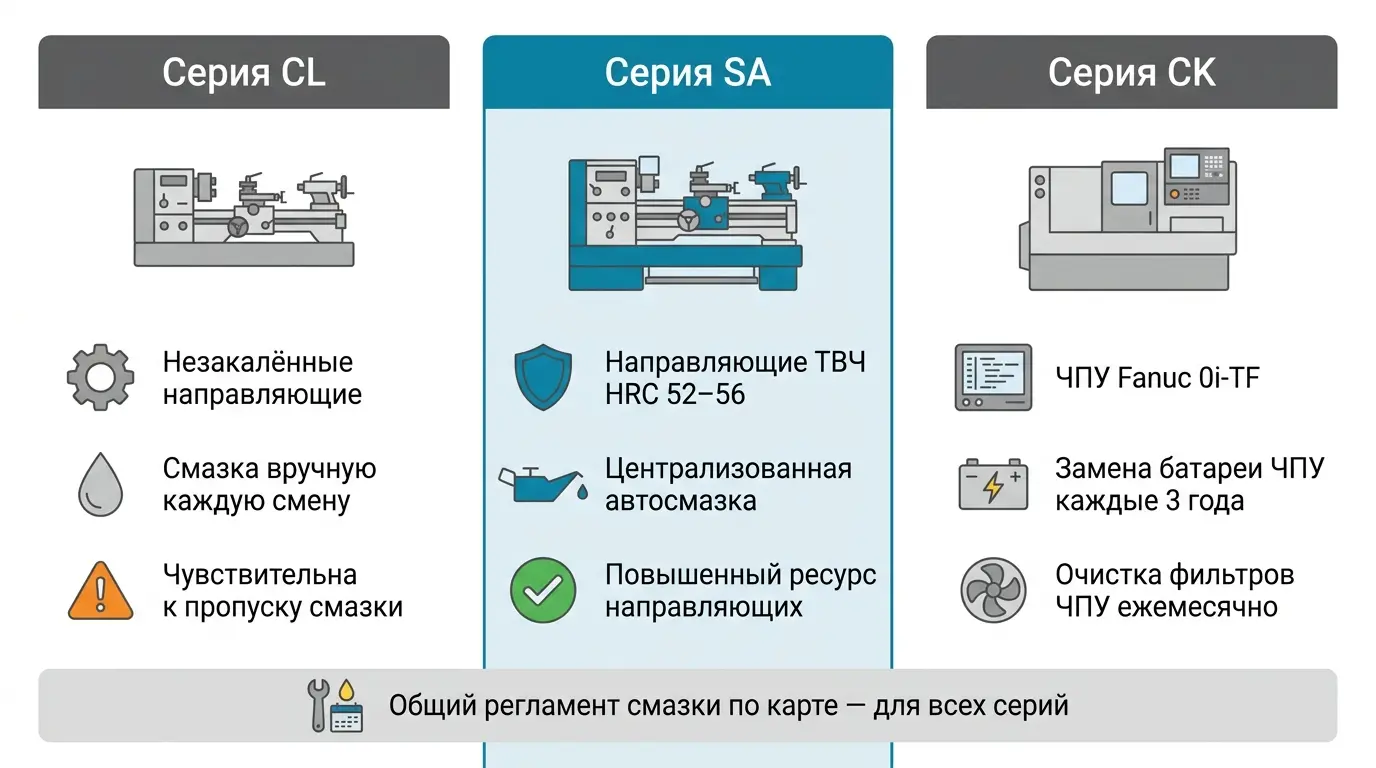

ТО станков: особенности серий SA, CL и CK

Общий регламент ТО одинаков для всех токарно-винторезных станков, однако станки разных серий имеют конструктивные особенности, влияющие на состав и периодичность отдельных операций.

Серия CL: базовая серия

Станки серии CL (CL-410, CL-460B, CL-500B) — горизонтальная незакалённая станина класса Н. Особенности обслуживания:

• Направляющие без термообработки ТВЧ более чувствительны к сухому трению. Ежесменная смазка обязательна без исключений.
• Ремни главного привода — клиновые, типоразмер по паспорту. Замена при первых признаках трещин, не дожидаясь обрыва.
• Гитара сменных шестерён — открытая, смазывается ЦИАТИМ-201 еженедельно; при замене шестерён — промыть и смазать заново.
• Рекомендуемый режим: нагрузка не более 5 ч/сут. При систематическом превышении ежемесячное ТО переводится в двухнедельное.

Серия SA: повышенный ресурс

Станки серии SA (SA6140, SA6150, SA6163, SA6180) — закалённые направляющие ТВЧ до HRC 52–56, централизованная автоматическая система смазки направляющих. Особенности обслуживания:

• Централизованная система смазки подаёт масло на направляющие автоматически при каждом включении станка. Оператор контролирует уровень масла в резервуаре системы смазки ежесменно — он не должен опускаться ниже MIN.
• Фильтр централизованной системы смазки чистится ежемесячно.
• Закалённые направляющие менее чувствительны к разовому пропуску смазки, однако регламент не отменяется.
• Диаметр отверстия шпинделя от 80 мм (SA6150) требует более внимательного контроля биения при работе с длинными прутками — использовать люнет при L/d > 5.

Серия CK: станки с ЧПУ

Станки серии CK (CK6136, CK6150, CK6163) — токарные центры с ЧПУ Fanuc 0i-TF или GSK 980TDb. Помимо механического ТО, требуют обслуживания системы ЧПУ:

• Резервное копирование программ и параметров ЧПУ — ежемесячно на внешний носитель. Потеря параметров системы ЧПУ при отказе батареи питания памяти влечёт полную переналадку станка.
• Замена батареи питания памяти ЧПУ (Fanuc 0i-TF) — раз в 3 года вне зависимости от состояния. Стоимость батареи — около 1 500 руб. Стоимость восстановления параметров — от 15 000 руб.
• Очистка вентиляционных фильтров электрошкафа ЧПУ — ежемесячно. Перегрев электроники — основная причина отказов системы ЧПУ.
• Сервоприводы осей X и Z — обслуживаются по отдельному регламенту производителя (Fanuc). Плановый осмотр — раз в год.
• Гидравлический или пневматический патрон — ежемесячная проверка давления и герметичности трубопроводов.

Когда нужен капитальный ремонт токарного станка

Капитальный ремонт токарно-винторезного станка — восстановление геометрической точности до уровня, соответствующего ГОСТ 18097-93, с заменой изношенных деталей. Выполняется специализированной ремонтной организацией, занимает от 2 до 4 недель.

Признаки необходимости капитального ремонта:

• Биение шпинделя превышает допуск по ГОСТ 18097-93 более чем в 2 раза и не устраняется регулировкой подшипников
• Конусность при обточке цилиндра превышает 0,05 мм на длине 300 мм — износ направляющих станины
• Люфты суппорта не устраняются регулировкой клиньев — выработка направляющих суппорта более 0,15 мм
• Хронический перегрев шпиндельной бабки, не связанный с уровнем и качеством масла
• Нарастающий шум в коробке скоростей при нескольких числах оборотов — износ шестерён
• Станок отработал более 15 лет при интенсивной нагрузке без капитального ремонта

Что включает капитальный ремонт: шлифовка или шабровка направляющих станины и суппорта; замена подшипников шпинделя; восстановление посадочных мест шпинделя; замена изношенных шестерён; ревизия и восстановление фартука; полная замена уплотнений; проверка точности по ГОСТ 18097-93 после ремонта с составлением протокола.

Техническое обслуживание: кто отвечает

Разграничение ответственности за ТО — условие, без которого регламент не работает даже при наличии написанных инструкций.

На малых предприятиях все роли часто совмещает один человек. Это допустимо, но разграничение документов сохраняется: журнал ТО, акт ежемесячного обслуживания и годовой протокол точности — отдельные документы с подписями и датами.

Сервисное обслуживание токарных станков от ООО «Вереск Техно»

ООО «Вереск Техно» выполняет техническое обслуживание и ремонт токарно-винторезных станков по всей России с 2009 года. Сервис охватывает все серии: CL, SA, AL, CK.

Что входит в сервисный договор

• Плановое годовое ТО с выездом инженера: полная замена масел, проверка точности по ГОСТ 18097-93, протокол с фактическими значениями, регулировка всех узлов.
• Внеплановый выезд при аварийной остановке: диагностика и устранение неисправности на месте в течение 3 рабочих дней.
• Поставка запасных частей со склада: ремни, подшипники, уплотнения, патроны, резцедержатели — наличие на складе в Москве, отправка в регионы.
• Дистанционная диагностика: консультация инженера по телефону или видеосвязи для определения причины неисправности до выезда.
• Обучение операторов: инструктаж по ежесменному и еженедельному ТО при пусконаладке или отдельным выездом.

Гарантийное обслуживание

Все станки, поставленные ООО «Вереск Техно», имеют гарантию 12 месяцев. Условия сохранения гарантии:

• Ежесменное и еженедельное ТО выполняется по регламенту с записью в журнал
• Масла — марки и интервалы замены согласно паспорту
• Монтаж выполнен инженером ООО «Вереск Техно» с протоколом выверки
• Станок используется в соответствии с паспортными режимами нагрузки

При гарантийном случае инженер выезжает за счёт поставщика. Журнал ТО с записями — обязательное подтверждение соблюдения условий гарантии.

Часто задаваемые вопросы

Как часто нужно менять масло в токарном станке?

Масло в шпиндельной бабке и коробке подач токарно-винторезного станка меняется через 1000–1500 часов работы или раз в год — в зависимости от того, что наступит раньше. Масло в направляющих суппорта подаётся ежесменно. Первую замену масла выполняют через 500 часов после ввода в эксплуатацию нового станка — для вымывания металлической стружки периода обкатки.

Какое масло заливать в токарный станок?

В шпиндельную бабку станков серии SA и CL заливают масло И-20А (ГОСТ 20799-88) или его импортный аналог ISO VG 32. В коробку подач — И-30А или ISO VG 46. Для смазки направляющих суппорта — масло для направляющих ISO VG 68 (Mobil Vactra Oil No.2 или аналог). Конкретные марки и объёмы указаны в паспорте станка — при расхождении следовать паспортным данным.

Почему токарный станок бьёт при работе?

Вибрация и биение при работе токарного станка — следствие одной или нескольких причин: износ подшипников шпинделя, несбалансированный или неправильно зажатый патрон, люфт в суппорте, нарушение крепления резцедержателя, ослабление анкерных болтов станины. Диагностику начинают с проверки биения шпинделя индикатором: если биение превышает норму по паспорту — замена подшипников. Если биение в норме — проверяют патрон и суппортный узел.

Что такое ежесменное техническое обслуживание токарного станка?

Ежесменное техническое обслуживание токарно-винторезного станка — комплекс операций, выполняемых оператором до начала и после окончания каждой смены. До начала работы: осмотр станка на предмет утечек масла и механических повреждений, смазка направляющих суппорта и задней бабки, проверка уровня масла в шпиндельной бабке, пробный пуск на холостом ходу. После окончания смены: очистка рабочей зоны от стружки и СОЖ, протирка направляющих, нанесение тонкого слоя защитного масла на незащищённые поверхности.

Как часто надо проводить ТО токарного станка?

Регламент технического обслуживания токарно-винторезного станка предусматривает четыре уровня: ежесменное ТО (выполняет оператор каждую смену), еженедельное ТО (оператор или слесарь, раз в неделю), ежемесячное ТО (слесарь-ремонтник, раз в месяц) и годовое ТО (инженер, раз в год с проверкой точности по ГОСТ 18097-93). При двухсменной работе периодичность сокращается вдвое.

Почему токарный станок не держит размер?

Если токарный станок не держит размер детали от прохода к проходу, причины могут быть следующими: люфт в винтовой паре суппорта (устраняется регулировкой или заменой гайки), тепловые деформации шпинделя при недостаточном прогреве (станок нужно прогревать 15–20 минут перед точными работами), износ направляющих суппорта (устраняется регулировкой клиньев или ремонтом), нарушение монтажа — станина не выверена по уровню. Диагностика начинается с проверки люфтов суппорта по всем осям.

Как выполнить регулировку суппорта токарного станка?

Регулировка продольного и поперечного люфта суппорта токарно-винторезного станка выполняется через клиновые планки направляющих. Допустимый люфт по ГОСТ 18097-93 — не более 0,04 мм. Порядок: ослабить контргайку регулировочного клина, подтянуть клин до устранения люфта без заедания, затянуть контргайку, проверить плавность перемещения суппорта по всему ходу. При износе более 0,15 мм — необходима шабровка или шлифовка направляющих.

Где обслужить токарный станок в России?

ООО «Вереск Техно» выполняет техническое обслуживание и ремонт токарных станков по всей России. Услуги: плановое ТО с выездом инженера, проверка точности по ГОСТ 18097-93, регулировка суппорта и шпинделя, замена подшипников, ремонт электрической части, поставка запасных частей со склада. Заявка на сервис — на сайте veresktech.ru/uslugi/remontnyie-rabotyi/.

Читайте также:

• Как выбрать токарно-винторезный станок: полное руководство покупателя
• Сравнение китайских токарных станков DMTG и SMTCL
• Точность токарно-винторезного станка: классы точности по ГОСТ 18097-93
• Доставка токарно-винторезного станка по России: сроки, стоимость, упаковка
• Шеф-монтаж и пусконаладка токарного станка
• Каталог токарных станков

Источники

• ГОСТ 18097-93 «Станки токарно-винторезные и токарные. Основные размеры. Нормы точности»
• ГОСТ 20799-88 «Масла индустриальные. Технические условия»
• ГОСТ 6267-74 «Смазка ЦИАТИМ-201. Технические условия»
• ГОСТ 8773-73 «Смазка ЦИАТИМ-203. Технические условия»
• ГОСТ 12.2.061-81 «Оборудование производственное. Общие требования безопасности к рабочим местам»
• ПУЭ (Правила устройства электроустановок), издание 7-е — требования к сопротивлению изоляции
• Руководства по эксплуатации токарно-винторезных станков серий CL, SA, AL, CK
• Fanuc Series 0i-TF Maintenance Manual (B-64605EN)
• ISO 1940-1:2003 «Mechanical vibration — Balance quality requirements for rotors in a constant (rigid) state»
• Каталог услуг ООО «Вереск Техно»: veresktech.ru/uslugi/
