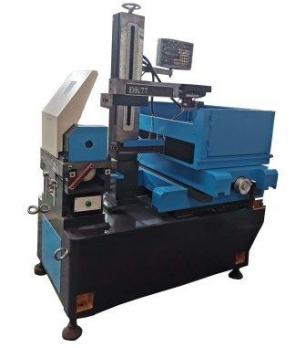

Электроэрозионный проволочно-вырезной станок DK7725 используют для производства инструмента, изделий машиностроения
приборостроения, а также различных видов и размеров прессформ, штампов и прочих изделий из токопроводящих материалов.
Станки данного типа оснащаются системой ЧПУ с цветным дисплеем на базе промышленного компьютера и генератором
технологического тока. Тип данных автокад - совместимы. Точность обработки до ±0.015 мм. Проволочно вырезные станки могут
быть укомплектованы 2-мя типами ЧПУ - многопроходный чистота обработки до Ra 1.5, производительность 160 мм²/мин и
однопроходный - чистота обработки Ra 2.5, производительность 100 мм²/мин.
Электрод - молибденовая проволока.
Комплектация
Стандартная комплектация:
- Линейные направляющие рельсового типа
- Насос СОЖ высокого давления
- Регулируемые опоры
- Защита от разбрызгивания СОЖ
- Инструмент для натяжения проволоки
- Натяжной ролик
- Рукоятка для вращения проволочного барабана
- Инструкция на русском языке
Дополнительная комплектация
- Оптические линейки (УЦИ)
- Ручная или автоматическая централизованная система смазки
- Сервопривод
- Угол наклона проволоки +/-12º
- Угол наклона за счет наклона обоих рукавов +/-15
- Угол наклона за счет наклона обоих рукавов +/-30
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ DK7725
| Технические данные | Единица измерения | Значение |
|---|---|---|
| Размер стола | мм | 520×336 |
| Перемещение по осям | мм | 320×250 |
| Максимальная высота заготовки | мм | 350 |
| Максимальный вес заготовки | кг | 350 |
| Угол наклона проволоки | °/мм | ±3°/80 |
| Точность позиционирования | мм | 0,001 |
| Точность обработки | мм | 0,015 |
| Наилучшая шероховатость | Ra, µm | 0,8 многопроходный 2,5 однопроходный |
| Допустимые диаметры проволоки | мм | 0.1-0.22 |
| Скорость проволоки | м/с | 5-11,5 |
| Габаритные размеры станка | мм | 1400×1060×1550 |
| Потребряемая мощность | кВт | ≤2.5 |
| Вес | кг | 850 |
ГЕНЕРАТОР
| Технические данные генератора | Единица измерения | Однопроходный | Многопроходный |
| Максимальная скорость реза | мм²/мин | 100 | 160 |
| Скорость стабильно обработки(резки) | мм²/мин | 60 | 100 |
| Наилучшая шероховатость | Ra μм2 | 2.5 | 0.8 |
| Максимальный ток обработки | А | 6 | 8 |
| Максимальный ток короткого замыкания | А | 8 | 10 |
| Мощность генератора | кВт | 1.2 | 1.6 |
| Управление скоростью проволочного барабана | — | есть | |
| Ширина импульса настройка | — | по 7 значениям | |
| Соотношение интервала импульсов и ширины импульса (Toff/Ton) | — | по 11 значениям | |
| Мощность может изменяться | — | по 7 значениям | |
| Габаритные размеры шкафа управления | мм | 700×700×1800 | |
| Вес | кг | 100 | |
