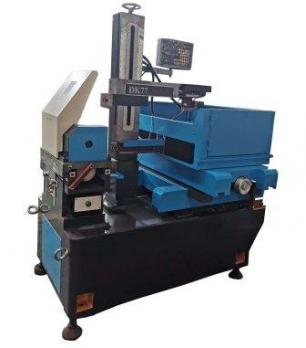

Электроэрозионный проволочно-вырезной станок DK7735

  • На складе производителя
  • Доставка от 35 дней
  • Гарантия 12 мес
  • Пусконаладка и сервис
  • Гарантийное и послегарантийное ТО

Основные характеристики

  • Размер стола (мм): 490×730
  • Перемещение по осям (мм): 350×450
  • Максимальный вес заготовки (кг): 500

Доставим под заказ

Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки

Получить предложение

Рассчитаем лизинг

c удорожанием 9,11% в год

Запросить расчет
Технические данные Единица измерения Значение
Размер стола мм 490×730
Перемещение по осям мм 350×450
Максимальная высота заготовки мм 400
Максимальный вес заготовки кг 500
Угол наклона проволоки °/мм ±3°/80
Точность позиционирования мм 0,001
Точность обработки мм 0,015
Наилучшая шероховатость Ra, µm 0,8 многопроходный 2,5 однопроходный
Допустимые диаметры проволоки мм 0.1-0.22
Скорость проволоки м/с 5-11,5
Габаритные размеры станка мм 1550×1150×1750
Потребряемая мощность кВт ≤2.5
Вес кг 1100


ГЕНЕРАТОР

Технические данные генератора Единица измерения Однопроходный Многопроходный
Максимальная скорость реза мм²/мин 100 160
Скорость стабильно обработки(резки) мм²/мин 60 100
Наилучшая шероховатость Ra μм2 2.5 0.8
Максимальный ток обработки А 6 8
Максимальный ток короткого замыкания А 8 10
Мощность генератора кВт 1.2 1.6
Управление скоростью проволочного барабана есть
Ширина импульса настройка по 7 значениям
Соотношение интервала импульсов и ширины импульса (Toff/Ton) по 11 значениям
Мощность может изменяться по 7 значениям
Габаритные размеры шкафа управления мм 700×700×1800
Вес кг 100

Электроэрозионный проволочно-вырезной станок DK7735 используют для производства инструмента, изделий машиностроения
 приборостроения, а также различных видов и размеров прессформ, штампов и прочих изделий из токопроводящих материалов.
Станки данного типа оснащаются системой ЧПУ с цветным дисплеем на базе промышленного компьютера и генератором
технологического тока. Тип данных автокад - совместимы. Точность обработки до ±0.015 мм. Проволочно вырезные станки могут
быть укомплектованы 2-мя типами ЧПУ - многопроходный чистота обработки до Ra 1.5, производительность 160 мм²/мин и
однопроходный - чистота обработки Ra 2.5, производительность 100 мм²/мин.
Электрод - молибденовая проволока.

Комплектация
Стандартная комплектация:

  • Линейные направляющие рельсового типа
  • Насос СОЖ высокого давления
  • Регулируемые опоры
  • Защита от разбрызгивания СОЖ
  • Инструмент для натяжения проволоки
  • Натяжной ролик
  • Рукоятка для вращения проволочного барабана
  • Инструкция на русском языке

Дополнительная комплектация

  • Оптические линейки (УЦИ)
  • Ручная или автоматическая централизованная система смазки
  • Сервопривод
  • Угол наклона проволоки +/-12º
  • Угол наклона за счет наклона обоих рукавов +/-15
  • Угол наклона за счет наклона обоих рукавов +/-30

Пусконаладка (ввод в эксплуатацию)

Условия проведения пусконаладочных работ.

  • Может входить в стоимость поставки или оплачиваться отдельно.
  • Сроки выполнения в течение 7 дней после поставки.

Этапы работ

  • Проверка комплектации и целостности оборудования.
  • Монтаж и подключение (электрика, пневматика, гидравлика и т. д.).
  • Настройка программного обеспечения (если требуется).
  • Тестовый запуск и изготовление детали.
  • Обучение персонала (базовый инструктаж).

Требования к заказчику

  • Наличие подготовленного помещения, электросети, сжатого воздуха и т. д.
  • Необходимость присутствия технического персонала клиента.

Гарантийное обслуживание

Срок гарантии 12–24 месяца - по согласованию с Заказчиком.

Условия гарантии

  • Гарантия распространяется на узлы и агрегаты. На инструмент и прочие расходные материалы, гарантия не распространяется.
  • Требования к обслуживанию - своевременное обслуживание оборудование, согласно инструкции по эксплуатации и выполнению всех рекомендаций..

Гарантийный случай оформляется путем направления акта в адрес нашей организации по электронной почте..

Сервисное обслуживание

Виды сервисных работ

  • Плановое ТО (рекомендуемая периодичность).
  • Ремонт и замена изношенных узлов.
  • Диагностика и профилактика.

Сервисные пакеты

  • Расширенная сервисная поддержка на 1 год.

Сроки реагирования - выезд специалиста в течение 48 часов.

Запасные части и расходники

Сроки поставки запчастей (наличие на складе, под заказ).

Доставка

Варианты доставки

Самовывоз

  • Склад находиться в Московской области
  • График работы с 09.00 до 18.00.
  • Необходимо согласовать заранее.

Транспортной компанией

  • Список партнеров «Деловые Линии», «ПЭК», «КИТ» и др..
  • Возможность выбора ТК клиентом

Собственной логистикой

  • Доставка по Москве и в другие регионы по согласованию с Заказчиком.
  • Стоимость согласовывается в индивидуальном порядке.

Особенности доставки станков

  • Требуется спецтранспорт (для тяжелых , негабаритных станков.
  • Необходимость грузчиков или автокрана - зависит от оборудования и сложности транспортировки.
  • Упаковка (деревянная обрешетка, защита от влаги и т. д.).

Таможенное оформление (для международных поставок)

  • Берем на себя все таможенные очистки.

Сроки доставки

  • Среднее время обработки заказа «1–3 рабочих дня».
  • Зависимость сроков от региона.

Оплата

Для юрлиц

Безналичный расчет

Банк Филиал «Корпоративный» ПАО «Совкомбанк», г.Москва
БИК 044525360
к/с 30101810445250000360
р/с 40702810312010049928

Отсрочка платежа для Гос. компаний

Условия оплаты

Первый заказ

  • 30% - предоплата после заключения договора
  • 30% - после письменного уведомления о готовности к отгрузке с завода изготовителя
  • 30% - после письменного уведомления о приходе на таможенный терминал
  • 10% - после подписания акта проведения ПНР

Постоплата (для постоянных клиентов)

Лизинг

Мы обеспечиваем полное сопровождение сделки

от выбора и продажи оборудования - до запуска и сервисного обслуживания

  • Более 15 лет

    Опыт поставок промышленного оборудования

  • 24 месяца

    Возможность воспользоваться увеличенной гарантией

  • 48 часов

    С момента обращения до прибытия специалиста

  • Программирование станков с ЧПУ

  • Наладка станков любой сложности

  • Создание технологических процессов и обучение

  • Обеспечим бесперебойную работу производства!
