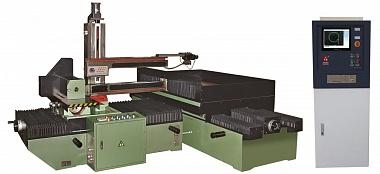

Электроэрозионный проволочно-вырезной станок серии DK77 AZ

  • На складе производителя
  • Доставка от 35 дней
  • Гарантия 12 мес
  • Пусконаладка и сервис
  • Гарантийное и послегарантийное ТО

Основные характеристики

  • Размер стола (мм): 450×318-2500×1400
  • Перемещение по осям X,Y (мм): 250×200-1200×1600
  • Максимальный вес заготовки (кг): 100-1400

Доставим под заказ

Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки

Получить предложение

Рассчитаем лизинг

c удорожанием 9,11% в год

Запросить расчет
Технические данные Единица измерения DK7720 DK7725 DK7732 DK7740 DK7750 DK7763 DK7780 DK77100 DK77120
Размер стола мм 450×318 520×336 576×386 720×460 820×556 1100×720 1420×910 1420×1090 2500×1400
Перемещение по осям X,Y мм 250×200 320×250 400×320 500×400 630×500 800×630 1200×800 1200×1000 1200×1600
Максимальная высота заготовки мм 200 400 400 400 500 500 450 450 500
Максимальный вес заготовки кг 100 250 250 320 500 800 1000 1200 1400
Точность позиционирования мм 0,001 0,001 0,001 0,001 0,001 0,001 0,001 0,001 0,001
Точность обработки мм ±0,015 ±0,015 ±0,015 ±0,015 ±0,015 ±0,015 ±0,015 ±0,015 ±0,015
Наилучшая шероховатость Ra, µm 1,5 много-проходный 2,5 однопроходный 1,5 много-проходный 2,5 однопроходный 1,5 много-проходный 2,5 однопроходный 1,5 много-проходный 2,5 однопроходный 1,5 много-проходный 2,5 однопроходный 1,5 много-проходный 2,5 однопроходный 1,5 много-проходный 2,5 однопроходный 1,5 много-проходный 2,5 однопроходный 1,5 много-проходный 2,5 однопроходный
Допустимые диаметры проволоки мм 0.1-0.22 0.1-0.22 0.1-0.22 0.1-0.22 0.1-0.22 0.1-0.22 0.1-0.22 0.1-0.22 0.1-0.22
Скорость проволоки м/с 5-11,5 5-11,5 5-11,5 5-11,5 5-11,5 5-11,5 5-11,5 5-11,5 5-11,5
Габаритные размеры станка мм 1300×900×1250 1400×1060×1500 1520×1140×1500 1680×1390×1540 1870×1590×1660 2280×1810×1780 2500×2500×1500 2500×2800×1500 3180×2700×2030
Потребряемая мощность кВт ≤2.5 ≤2.5 ≤2.5 ≤2.5 ≤2.5 ≤2.5 ≤2.5 ≤2.5 ≤2.5
Вес кг 800 850 1150 1450 2000 4000 5000 5500 6000

Проволочно вырезные станки серии DK77 используют для производства инструмента, изделий машиностроения и приборостроения, а также различных видов и размеров прессформ, штампов и прочих изделий из токопроводящих материалов. Станки данного типа оснащаются системой ЧПУ с цветным дисплеем на базе промышленного компьютера и генератором технологического тока. Тип данных автокад - совместимы. Точность обработки до ±0.015 мм. Проволочно вырезные станки могут быть укомплектованы 2-мя типами ЧПУ - многопроходный чистота обработки до Ra 1.5, производительность 160 мм²/мин и однопроходный - чистота обработки Ra 2.5, производительность 100 мм²/мин.

Электрод - молибденовая проволока.


Комплектация
Стандартная комплектация:

  • Линейные направляющие рельсового типа
  • Насос СОЖ высокого давления
  • Регулируемые опоры
  • Защита от разбрызгивания СОЖ
  • Инструмент для натяжения проволоки
  • Натяжной ролик
  • Рукоятка для вращения проволочного барабана
  • Инструкция на русском языке

Дополнительная комплектация

  • Оптические линейки (УЦИ)
  • Ручная или автоматическая централизованная система смазки
  • Сервопривод
  • Угол наклона проволоки +/-12º
  • Угол наклона за счет наклона обоих рукавов +/-15
  • Угол наклона за счет наклона обоих рукавов +/-30
  • Угол наклона за счет наклона обоих рукавов +/-45º

Пусконаладка (ввод в эксплуатацию)

Условия проведения пусконаладочных работ.

  • Может входить в стоимость поставки или оплачиваться отдельно.
  • Сроки выполнения в течение 7 дней после поставки.

Этапы работ

  • Проверка комплектации и целостности оборудования.
  • Монтаж и подключение (электрика, пневматика, гидравлика и т. д.).
  • Настройка программного обеспечения (если требуется).
  • Тестовый запуск и изготовление детали.
  • Обучение персонала (базовый инструктаж).

Требования к заказчику

  • Наличие подготовленного помещения, электросети, сжатого воздуха и т. д.
  • Необходимость присутствия технического персонала клиента.

Гарантийное обслуживание

Срок гарантии 12–24 месяца - по согласованию с Заказчиком.

Условия гарантии

  • Гарантия распространяется на узлы и агрегаты. На инструмент и прочие расходные материалы, гарантия не распространяется.
  • Требования к обслуживанию - своевременное обслуживание оборудование, согласно инструкции по эксплуатации и выполнению всех рекомендаций..

Гарантийный случай оформляется путем направления акта в адрес нашей организации по электронной почте..

Сервисное обслуживание

Виды сервисных работ

  • Плановое ТО (рекомендуемая периодичность).
  • Ремонт и замена изношенных узлов.
  • Диагностика и профилактика.

Сервисные пакеты

  • Расширенная сервисная поддержка на 1 год.

Сроки реагирования - выезд специалиста в течение 48 часов.

Запасные части и расходники

Сроки поставки запчастей (наличие на складе, под заказ).

Доставка

Варианты доставки

Самовывоз

  • Склад находиться в Московской области
  • График работы с 09.00 до 18.00.
  • Необходимо согласовать заранее.

Транспортной компанией

  • Список партнеров «Деловые Линии», «ПЭК», «КИТ» и др..
  • Возможность выбора ТК клиентом

Собственной логистикой

  • Доставка по Москве и в другие регионы по согласованию с Заказчиком.
  • Стоимость согласовывается в индивидуальном порядке.

Особенности доставки станков

  • Требуется спецтранспорт (для тяжелых , негабаритных станков.
  • Необходимость грузчиков или автокрана - зависит от оборудования и сложности транспортировки.
  • Упаковка (деревянная обрешетка, защита от влаги и т. д.).

Таможенное оформление (для международных поставок)

  • Берем на себя все таможенные очистки.

Сроки доставки

  • Среднее время обработки заказа «1–3 рабочих дня».
  • Зависимость сроков от региона.

Оплата

Для юрлиц

Безналичный расчет

Банк Филиал «Корпоративный» ПАО «Совкомбанк», г.Москва
БИК 044525360
к/с 30101810445250000360
р/с 40702810312010049928

Отсрочка платежа для Гос. компаний

Условия оплаты

Первый заказ

  • 30% - предоплата после заключения договора
  • 30% - после письменного уведомления о готовности к отгрузке с завода изготовителя
  • 30% - после письменного уведомления о приходе на таможенный терминал
  • 10% - после подписания акта проведения ПНР

Постоплата (для постоянных клиентов)

Лизинг

Мы обеспечиваем полное сопровождение сделки

от выбора и продажи оборудования - до запуска и сервисного обслуживания

  • Более 15 лет

    Опыт поставок промышленного оборудования

  • 24 месяца

    Возможность воспользоваться увеличенной гарантией

  • 48 часов

    С момента обращения до прибытия специалиста

  • Программирование станков с ЧПУ

  • Наладка станков любой сложности

  • Создание технологических процессов и обучение

  • Обеспечим бесперебойную работу производства!
