- Описание
- Характеристики

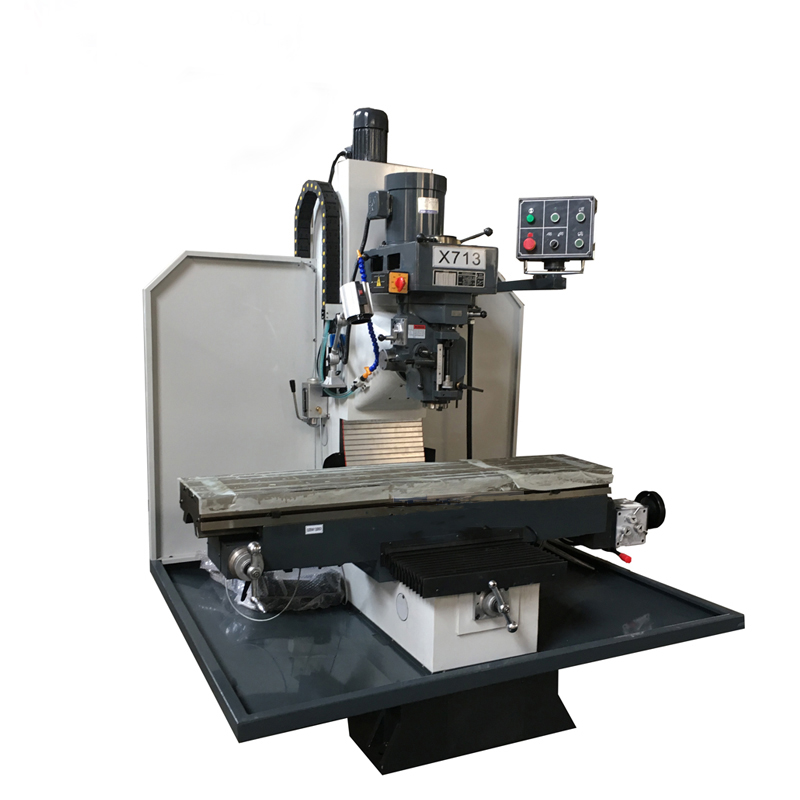

Бесконсольный универсальный фрезерный станок X713 - это серия тяжелых производительных станков для выполнения всего спектра фрезерных операций, достигается это за счёт опциональной комплектации оснасткой. Тяжелая литая станина, качественные узлы и комплектующие позволяют использовать X713 в условиях обработки изделий различной серийности и сложности.
Стандартная комплектация
- Шпиндельная оправка ISO40-B18
- Набор инструмента
- Переходная коническая втулка 7:24 ISO50/MK4
- Фрезерная оправка ISO50
- Фрезерный патрон ISO50
| Технические данные | Единица измерения | Значение |
|---|---|---|
| Размер стола | мм | 1525×320 |
| Т-пазы | шт | 3 |
| Ширина Т-пазов | мм | 14 |
| Расстояние между Т-пазами | мм | 80 |
| Мин расстояние от оси шпинделя до края колонны | мм | 450 |
| Расстояние от оси вертикального шпинделя до направляющей колонны | мм | 110 |
| Мин расстояние от торца вертикального шпинделя до поверхности стола | мм | 70-570 |
| Перемещение стола X,Y | мм | 1050×470 |
| Перемещение по оси Z | мм | 500 |
| Число передач | - | 10 |
| Скорость вращения шпинделя | об/мин | 70-3620 |
| Конус шпинделя | - | ISO40 |
| Ход пиноли | мм | 127 |
| Максимальная нагрузка на стол | кг | 600 |
| Скорость подачи стола | мм/мин | X:20-1200 Y:ручное |
| Скоростей подачи по оси Z | мм/мин | 1200 |
| Ускоренная подача стола | мм/мин | X:1200 Y:ручное |
| Ускоренная подача по оси Z | мм/мин | 1200 |
| Мощность осоновного привода | кВт | 3.7 |
| Мощность привода подач | кВт | 0.4 |
| Мощность привода насоса СОЖ | кВт | 0.04 |
| Габаритные размеры станка | мм | 2010×1900×2250 |
| Вес | кг | 2500 |
