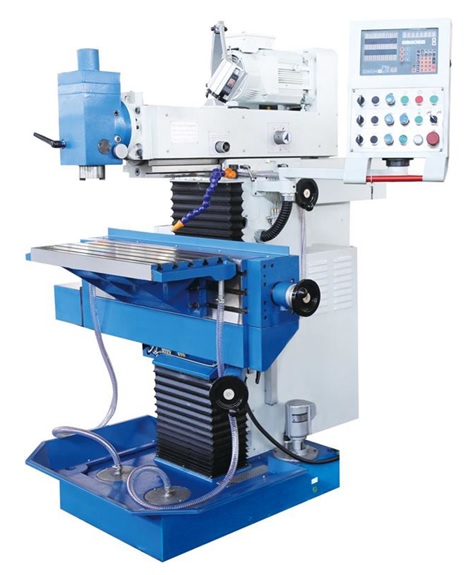

Фрезерный широкоуниверсальный станок X8132


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7(495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Фрезерный широкоуниверсальный станок X8132 предназначен для выполнения фрезерных работ в инструментальном производстве. Возможно следующее выполнения работ сверление, зенкерование и растачивания отверстий в изделиях из черных и цветных металлов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станина станка отлита из серого чугуна. Главной особенностью станка  является наличие вертикального и горизонтального шпинделя, а так же консоли и серьги, с помощью которой можно осуществлять обработку дисковыми фрезами.

Характеристика  X8132
Размеры горизонтального стола (Ширина х Длина), мм 750х320
Т-образные пазы горизонтального стола (Количество х Ширина х Расстояние между пазами), мм 5х14х63
Максимальная нагрузка на горизонтальный стол (по центру), кг 160
Размеры вертикального стола (Ширина х Длина), мм 225х890
Т-образные пазы вертикального стола (Количество х Ширина х Расстояние между пазами), мм 3х14х63
Максимальное продольное перемещение рабочего стола (ось Х), мм 405
Максимальное поперечное перемещение горизонтальной шпиндельной головки (ось Y), мм 305
Максимальное вертикальное перемещение рабочего стола (ось Z), мм 400
Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм 145-545
Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм 50-450
Диапазон частот вращения шпинделя, об/мин  (2) 40-2000 об/мин
Конус шпинделя ISO40 (Конусность 7:24)
Диапазон рабочих подач по осям X, Y, Z, мм/мин 10 - 1000
Ускоренное перемещение по осям X, Y, Z, мм/мин 1200
Усилие моторов подач X, Y, Z, кН 7,7/ 7,7 / 10
Ход пиноли, мм 60
Мощность электродвигателя главного движения, кВт 3,7
Мощность электродвигателя рабочей подачи, кВт 0,75
Мощность электродвигателя ускоренной подачи, кВт 1,75
Мощность электродвигателя насоса подачи СОЖ, кВт 0,09
Габаритные размеры (Д х Ш х В), мм 1500*1700*1800
Масса,  т 1,4
