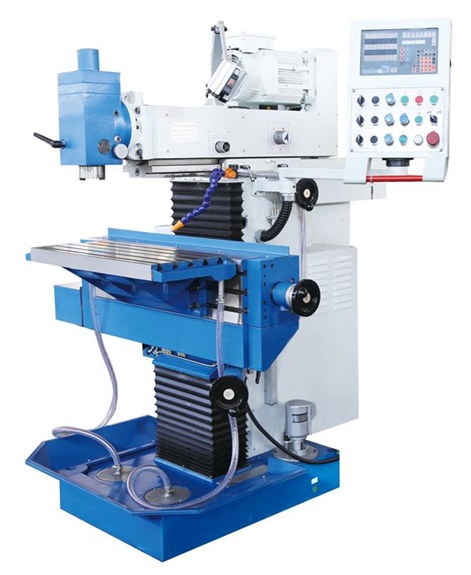

Фрезерный широкоуниверсальный станок X8140 купить
Фрезерный широкоуниверсальный станок X8140 предназначен для выполнения фрезерных работ в инструментальном производстве. Возможно следующее выполнения работ сверление, зенкерование и растачивания отверстий в изделиях из черных и цветных металлов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станина станка отлита из серого чугуна. Главной особенностью станка является наличие вертикального и горизонтального шпинделя, а так же консоли и серьги, с помощью которой можно осуществлять обработку дисковыми фрезами.
| Характеристика | X8140 | X8145 |
| Размеры горизонтального стола (Ширина х Длина), мм | 800х400 | 850х450 |
| Т-образные пазы горизонтального стола (Количество х Ширина х Расстояние между пазами), мм | 6х14х63 | 7х14х63 |
| Максимальная нагрузка на горизонтальный стол (по центру), кг | 200 | 300 |
| Размеры вертикального стола (Ширина х Длина), мм | 225х830 | - |
| Т-образные пазы вертикального стола (Количество х Ширина х Расстояние между пазами), мм | 3х14х63 | - |
| Максимальное продольное перемещение рабочего стола (ось Х), мм | 500 | 600 |
| Максимальное поперечное перемещение горизонтальной шпиндельной головки (ось Y), мм | 400 | 450 |
| Максимальное вертикальное перемещение рабочего стола (ось Z), мм | 400 | 450 |
| Расстояние от оси горизонтального шпинделя до поверхности горизонтального стола, мм | 145-545 | 145-545 |
| Расстояние от торца вертикального шпинделя до поверхности горизонтального стола, мм | 50-450 | 50-450 |
| Диапазон частот вращения шпинделя, об/мин | (2) 40-2000 об/мин | (2) 40-2000 об/мин |
| Конус шпинделя | ISO40 (Конусность 7:24) | ISO40 (Конусность 7:24) |
| Диапазон рабочих подач по осям X, Y, Z, мм/мин | 10 - 1000 | 10 – 1000 |
| Ускоренное перемещение по осям X, Y, Z, мм/мин | 1200 | 1200 |
| Усилие моторов подач X, Y, Z, кН | 7,7/ 7,7 / 10 | 10/ 10 / 15 |
| Ход пиноли, мм | 60 | 60 |
| Мощность электродвигателя главного движения, кВт | 3,7 | 5,5 |
| Мощность электродвигателя рабочей подачи, кВт | 0,75 | 0,75 |
| Мощность электродвигателя ускоренной подачи, кВт | 1,75 | 1,75 |
| Мощность электродвигателя насоса подачи СОЖ, кВт | 0,09 | 0,09 |
| Габаритные размеры (Д х Ш х В), мм | 1500*1700*1800 | 1600*1800*2000 |
| Масса, т | 1,5 | 1,7 |
