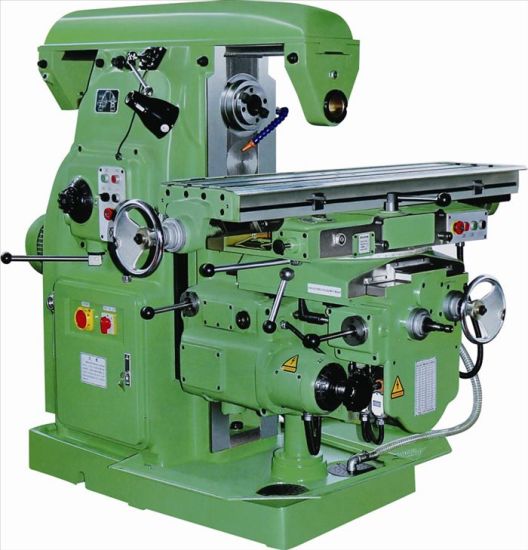

Горизонтально-фрезерный станок X6132 применяется для обработки плоскостей, уступов, фрезеровки канавок и пазов. Процесс осуществляется с помощью фрез различного типа: цилиндрические, угловые, концевые, фасонные. Благодаря шпинделю полой конструкции X6132 возможно крепление по конусу фрезы или фрезерной оправки. Оправка с инструментов на горизонтально-фрезерном станке поддерживается с помощью специальных подвесок, они могут перемещаться по хоботу станка. Перемещение хобота осуществляется по горизонтальным направляющим.
Особенности горизонтально-фрезерный станок X6132:
- высокая мощность и усиленная конструкция, что позволяет осуществлять производительную обработку - ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении.
- на станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей.
- основные узлы станка изготовлены из высокопрочных сплавов.
| Параметр | Ед.изм. | X6132 |
| Размер стола | мм | 1320×320 |
| Характеристики Т-пазов | шт | 3-18-70 |
| Максимальная нагрузка на стол | кг | 500 |
| Поворот стола | ° | ±45° |
| Продольное перемещение (ручное/авт.) | мм | 700/680 |
| Поперечное перемещение (ручное/авт.) | мм | 255/240 |
| Вертикальное перемещение (ручное\авт.) | мм | 320/300 |
| Конус шпинделя | ISO50 7:24 | |
| Диапазон скоростей шпинделя | об./мин | 30-1500 |
| Кол-во скоростей шпинделя | 18 | |
| Расстояние от оси гор. шпинделя до поверхности стола | мм | 30-350 |
| Расстояние от центра стола до поверхности вертикальных направляющих | мм | 215-470 |
| Диапазон скоростей подачи X-Y/Z | мм/мин | 23,5-1180/ 8-394 |
| Ускоренная подача X/Y/Z | мм/мин | 2300/2300/770 |
| Мощность э/д горизонтального шпинделя | кВт | 7,5 |
| Габаритные размеры (Д х Ш х В) | мм | 2294×1770×1610 |
| Масса нетто | кг | 2650 |
