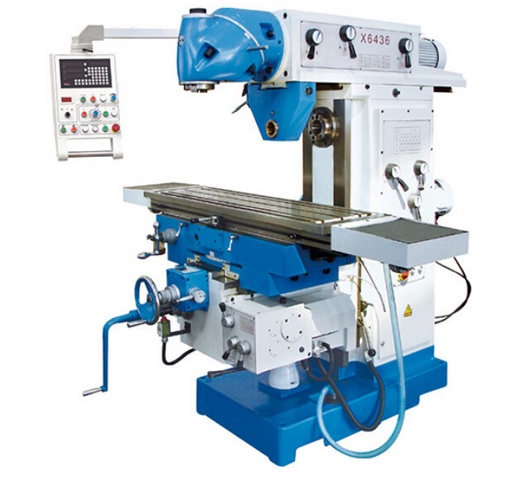

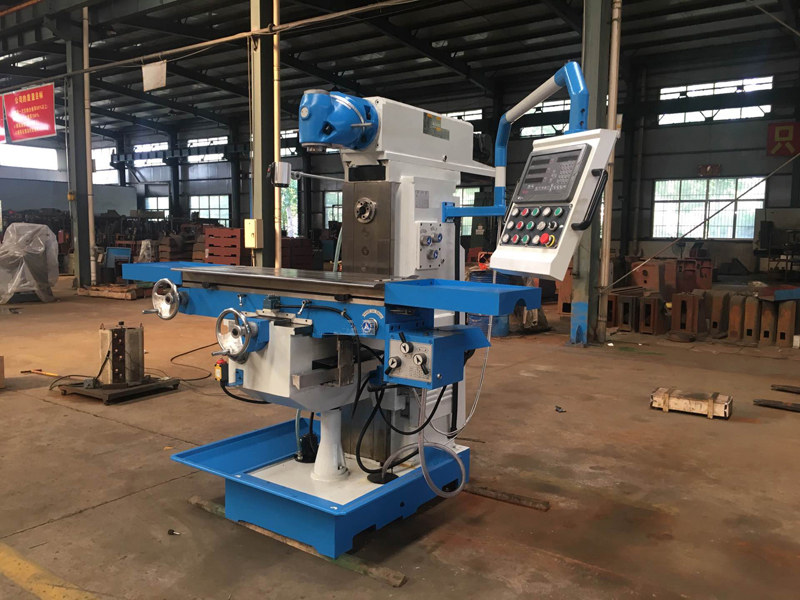

Широкоуниверсальный фрезерный станок X6436 с поворотной головкой - это средний тип фрезерных станков, которые могут выполнять вертикальное и горизонтальное фрезерование.
Конус шпинделя поддерживает установку и использование цилиндрических фрез, дисковые фрезы, фасонные фрезы, концевые фрезы, подходящими для обработки множества мелких деталей в горизонтальной плоскости, наклонной плоскости, пазов, отверстий и т.д. Применяют при производстве пресс-форм, оборудования, инструментов, автомобилей, мотоциклов и других изделий.
Основные преимущества:
- Позволяет производить обработку горизонтальным и вертикальным шпинделем;

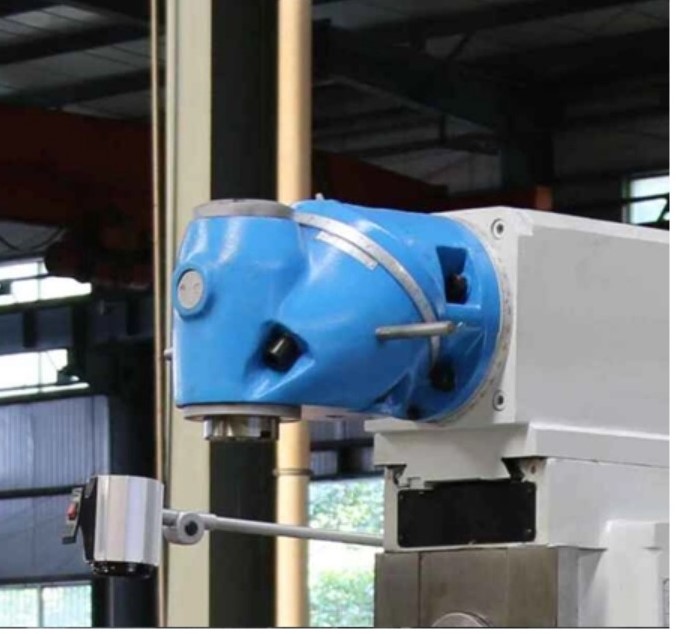

- Вертикальная фрезерная голова имеет возможность поворота на 360°;

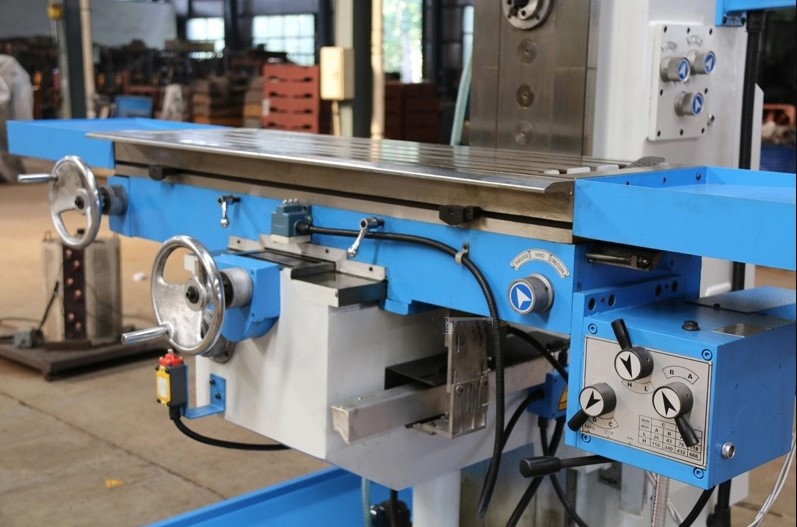

- Автоматическое перемещение по осям X, Y, Z.
- Высокоточные направляющие, обеспечивают повышенную жёсткость конструкции во время фрезерования. Поверхность направляющих подвержена закалке.
| Параметры | Ед. Изм. | X6436 |
| Размер стола | мм | 1320×360 |
| Т-образные пазы | - | 3×14×95 |
| Перемещения стола X,Y | мм | 1000×300 |
| Максимальная нагрузка стола | кг | 400 |
| Внутренний, посадочный конус шпинделя | - | ISO50 |
| Диапазон скорости вращения шпинделя (вертикальный/горизонтальный) | об/мин | (12)58…1800 |
| Расстояние торец шпинделя/стол | мм | 170-570 |
| Вылет | мм | 230-730 |
| Расстояния от оси горизонтального шпинделя до поверхности стола | мм | 0…400 |
| Расстояния от оси горизонтального шпинделя до нижней поверхности выдвижного хобота, мм | мм | 175 |
| Рабочие подачи X,Y,Z | мм/мин | (8) 22…420 |
| (8) 22…393 | ||
| (8) 10…168 | ||
| Ускоренные подачи X,Y,Z | мм/мин | 1290/1205/513 |
| Угол поворота стола | ° | ±35° |
| Угол поворота поворотной головкой | ° | 360° |
| Расстояние перемещения выдвижного хобота | мм | 500 |
| Мощность эл. двигателя гл. привода | кВт | 4,0 |
| Мощность эл. двигателя привода подач | кВт | 1,1 |
| Мощность эл. двигателя системы СОЖ | кВт | 0,9 |
| Габаритные размеры | мм | 2070×2025×2020 |
| Масса станка | кг | 2300 |
