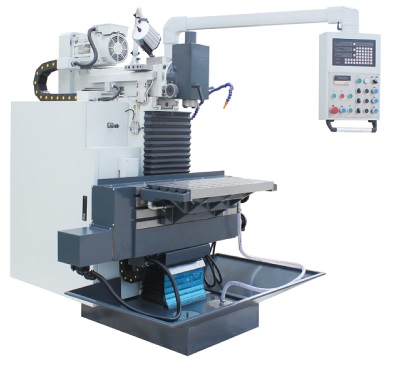

Станок фрезерный широкоуниверсальный UTM320 используется для фрезерования плоских и фасонных поверхностей торцовыми, цилиндрическими, концевыми, фасонными фрезами. Фрезерный станок UTM320 давно зарекомендовал себя на предприятиях машиностроения и приборостроения. Универсальное оборудование такого типа применяется в условиях единичного и мелкосерийного производства.
Литая конструкция станка UTM320 обеспечивает достаточную жесткость для производительной обработки изделий из различных металлов с применением быстрорежущего и твёрдосплавного инструмента.
Предлагаемый станок оснащён устройством цифровой индикации (УЦИ), которая позволяет увеличить производительность и точность выполняемых работ.
Размеры UTM320 столов: горизонтальный 750×320 мм; вертикальный 890×225 мм.
Стандартная комплектация:
- Осветительное устройство
- Система охлаждения
- Поддон для стружки
- Централизованная система смазки
- Штревель
- Комплект вспомогательного инструмента для обслуживания станка
- Инструкция
- Серьга для горизонтального фрезерования
- УЦИ 2х осевое
| Параметры | Ед. Изм. | UTM320 |
| Размер рабочей поверхности стола (горизонтальный стол) | мм | 750x320 |
| Размер рабочей поверхности стола (вертикальный стол) | 890х225 | |
| Количество Т-образных пазов (горизонтальный стол) | - | 5 |
| Количество Т-образных пазов(вертикальный стол) | 3 | |
| Ширина Т-образного паза | - | 14 |
| Расстояние между осями Т-образных пазов | мм | 63 |
| Наибольшее продольное перемещение стола (ось Х) | мм | 405 |
| Наибольшее поперечное перемещение горизонтальной шпиндельной головки (ось Y) | мм | 305 |
| Наибольшее вертикальное перемещение стола (ось Z) | мм | 400 |
| Диапазон рабочих подач по осям Х, Y, Z | мм/мин | 10 - 1000 |
| Ускоренное перемещение по осям X, Y, Z | мм/мин | 1200 |
| Наибольшая масса заготовки | кг | 160 |
| Конус шпинделя | - | NT40 |
| Диапазон частот вращения шпинделя | об/мин | 40 - 2000 |
| Ход пиноли | мм | 60 |
| Мощность привода главного движения | кВт | 3,7 |
| Мощность двигателя подач | кВт | 1,1 / 1,75 ускоренной подачи |
| Мощность электродвигателя привода насоса | кВт | 0,09 |
| Производительность системы охлаждения | л/мин | 25 |
| Номинальное напряжение питания | В | 380 |
| Габаритные размеры (LxBxH), мм. | 1500 х 1700 х 1800 | |
| Масса | кг | 1450 |
