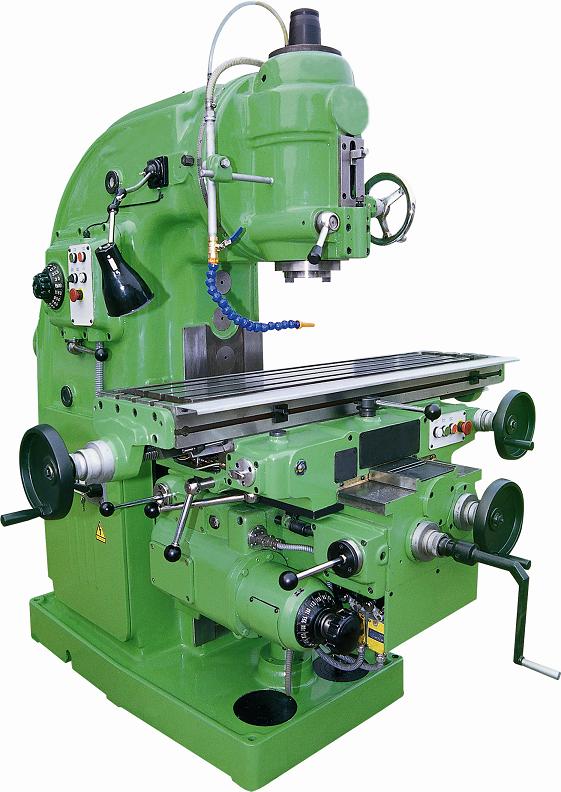

Вертикально-фрезерный станок X5032


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7 (495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Вертикально фрезерный станок X5032 купить

Вертикально-фрезерный консольный станок X5032 (X5040; X5050)  используется для фрезерных операций, которые выполняются чаще всего торцовыми и концевыми фрезами, для сверлильных и расточных работ. Вертикальная фрезерная голова станка имеет функцию поворота на ±45 °, что позволяет обрабатывать наклонные
оверхности: сверлить и обрабатывать отверстия расположенные под углом к плоскости стола. Узлы станка изготовлены из высокопрочного сплава.
Высокая мощность и усиленная конструкция (две дополнительные колонны поддерживающие консоль) позволяют изготавливать изделия с высокой
производительностью. Фрезерный станок имеет ускоренные перемещения рабочего стола по осям X/Y/Z (поперечное, продольное, вертикальное).

Стандартная комплектация

  • Фрезерный патрон ISO50
  • Фрезерные оправки
  • Переходная коническая втулка ISO50/MT4
  • Инструкция
  • Набор инструментов
  • Анекрные болты

Дополнительная комплектация

  • 3-х Осевое УЦИ
  • Делительная головка
  • Поворотный стол
  • Универсальная фрезерная головка
Параметр Ед. изм. X5032
(VM320W)
X5040
(VM400W)
X5050
(VM500W)
Размер стола мм 1320х320 1700x400 500x2000
Кол-во/размер/ расстояние между Т-пазами мм 3-18-70 3-18-90 6-18-80
Макс. нагрузка на рабочий стол кг 500 800 1500
Продольное перемещение (ручное / авто) мм 700/680 900/880 1530/1520
Поперечное перемещение (ручное / авто) мм 255/240 315/300 360/345
Вертикальное перемещение (ручное / авто) мм 370/350 385/365 630/610
Диапазон продольной подачи, Х мм/мин 23,5-1180 23.5-1180 16-800
Диапазон поперечной подачи, Y мм/мин 15-786 23.5-1180 16-800
Диапазон вертикальной подачи, Z мм/мин 8-394 8-394 5-250
Скорость быстрых продольных перемещений, Х мм/мин 2300 2300 3000
Скорость быстрых поперечных перемещений, Y мм/мин 1533 2300 3000
Скорость быстрых вертикальных перемещений, Z мм/мин 770 770 1000
Частота вращения шпинделя мин-1 30-1500 30-1500 45-1800
Кол-во скоростей шпинделя   18 18 17
Ход пиноли шпинделя мм 70 85 90
Максимальный угол поворота вертикальной фрезерной головы град ±45° ±45° ±45°
Расстояние от торца шпинделя до поверхности стола мм 60-430 130-515 95-725
Мощность электродвигателя главного привода кВт 7,5 11 15
Габаритные размеры мм 2294х1770х1960 2560x2130x2298 2250x3200x2340
Вес станка кг 2800 4250 5200
