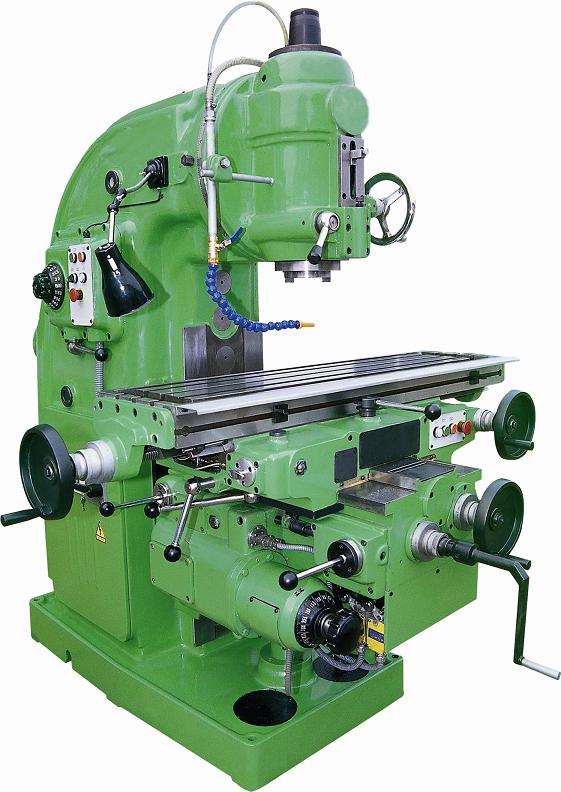

Вертикально-фрезерный станок X5040


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7 (495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Вертикально фрезерный станок X5040 купить

Вертикально-фрезерный консольный станок X5040 (X5050)  используется для фрезерных операций, которые выполняются чаще всего торцовыми и концевыми фрезами,
для сверлильных и расточных работ. Вертикальная фрезерная голова станка имеет функцию поворота на ±45 °, что позволяет обрабатывать наклонные
поверхности: сверлить и обрабатывать отверстия расположенные под углом к плоскости стола. Узлы станка изготовлены из высокопрочного сплава.
Высокая мощность и усиленная конструкция (две дополнительные колонны поддерживающие консоль) позволяют изготавливать изделия с высокой
производительностью. Фрезерный станок имеет ускоренные перемещения рабочего стола по осям X/Y/Z (поперечное, продольное, вертикальное).

Стандартная комплектация

  • Фрезерный патрон ISO50
  • Фрезерные оправки
  • Переходная коническая втулка ISO50/MT4
  • Инструкция
  • Набор инструментов
  • Анекрные болты

Дополнительная комплектация

  • 3-х Осевое УЦИ
  • Делительная головка
  • Поворотный стол
  • Универсальная фрезерная головка
Модель Ед. изм. X 5040
Размеры рабочего стола мм. 1700×400
Параметры Т-образных пазов   3-18-90
Максимальная нагрузка на рабочий стол кг. 800
Продольное перемещение рабочего стола   ручное/автоматическое мм. 900/880
Поперечное перемещение рабочего стола   ручное/автоматическое мм. 315/300
Вертикальное перемещение рабочего стола   ручное/автоматическое мм. 385/365
Конус шпинделя   ISO 50 (7:24)
Ход пиноли шпинделя мм. 85
Количество ступеней коробки скоростей   18
Диапазон частот вращения шпинделя мин-1 30-1500
Пределы расстояния между торцом шпинделя и рабочей поверхностью стола мм. 130-515
Расстояние от оси шпинделя до поверхности колонны, мм мм. 450
Угол поворота шпиндельной головки град. ±45
Диапазон продольных подач  X/Y/Z мм/мин 23,5-1180/ 23.5-1180/ 8-394 (18)
Скорость продольных ускоренных перемещений X/Y/Z мм/мин 2300/230/770
Мощность электродвигателя главного привода кВт 11,0
Мощность электродвигателя подачи кВт 3,0
Мощность электродвигателя системы подачи СОЖ кВт 0,125
Габаритные размеры станка (Д × Ш × В) мм. 2560×2130×2298
Масса, нетто кг. 4250
