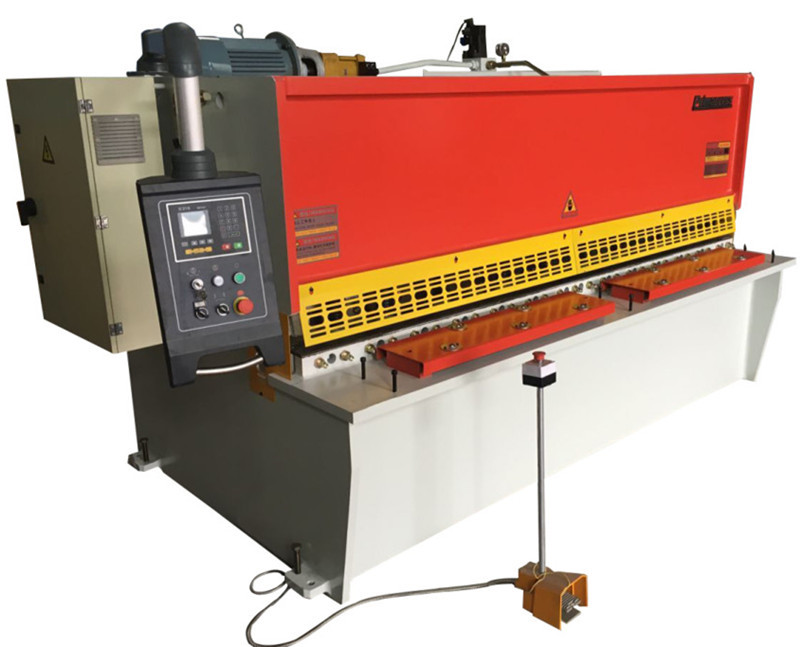

Описание гидравлических гильотинных ножниц QC12Y:
Гидравлические гильотинные ножницы QC12Y/K используются для производительной и точной рубки листового металла или металлической полосы. Рама гильотины QC12Y/K сконструирована и изготовлена из листового металла методом сварки листов, что приводит к высокому уровню устойчивости и сопротивлению деформациям. Перемещение заднего упора происходит с помощью электродвигателя, а также есть ручная доводка с помощью маховика.
Принцип работы гильотинных ножниц QC12Y:
Работают такие гильотины по принципу «качающейся балки» один из ножей, закреплённых на балке совершает движение описывающее дугу.
Опускание рубящей балки с ножом гильотины осуществляется благодаря работе 2х цилиндров, блока клапанов, гидростанции. Обратное движение рубящего ножа реализовано давлением азота в гидроцилиндрах гильотины.
Гидравлические гильотинные ножницы серии QC12Y/K являются не заменимым оборудованием для быстрой рубки листового металла в условиях серийного производства.
Установленный контроллер Е21 ускорит и упростит процесс настройки на необходимые параметры.
Опционально возможно оснащение гильотинных ножниц контроллером E200 или системой ЧПУ DAC360. При комплектации системой ЧПУ возможна установка подающего стола - эта опция позволит проводить рубку металла в автоматическом цикле по заданным размерам в программе обработке.
Рабочей жидкостью станков данной серии является гидравлическое масло 46-й вязкости, объём зависит от модели станка.
Ножи гильотины составные, призматической формы, с возможностью переворота режущих кромок, что увеличивает срок эксплуатации ножей.
| Модель | Макс. толщина рубки, мм. | Макс. длина руба, мм | Уклон режущей кромки ° | Ход заднего упора, мм | Кол-во рубов в минуту | Мощность мотора, кВт | Габаритные размеры L×W×H, мм |
| QC12Y 4x2500 | 4 | 2500 | 1°30´ | 20-500 | 16 | 5,5 | 3040x1550x1550 |
| QC12Y 6x2500 | 6 | 2500 | 1°30´ | 20-500 | 15 | 7,5 | 3040x1700x1620 |
| QC12Y 6x3200 | 6 | 3200 | 1°30´ | 20-500 | 12 | 7,5 | 3840x1700x1620 |
| QC12Y 6x4000 | 6 | 4000 | 1°30´ | 20-600 | 9 | 7,5 | 4620x1850x1620 |
| QC12Y 8x2500 | 8 | 2500 | 1°30´ | 20-500 | 11 | 7,5 | 3040x1700x1700 |
| QC12Y 8x3200 | 8 | 3200 | 1°30´ | 20-500 | 8 | 7,5 | 3860x1700x1700 |
| QC12Y 8x4000 | 8 | 4000 | 1°30´ | 20-600 | 8 | 7,5 | 4640x1700x1700 |
| QC12Y 10x2500 | 10 | 2500 | 1°30´ | 20-500 | 10 | 11,0 | 3040x1800x1620 |
| QC12Y 10x3200 | 10 | 3200 | 1°30´ | 20-500 | 10 | 11,0 | 3860x2000x1700 |
| QC12Y 10x4000 | 10 | 4000 | 1°30´ | 20-600 | 10 | 11,0 | 4650x2100x1700 |
| QC12Y 12x2500 | 12 | 2500 | 2° | 20-600 | 12 | 18,5 | 3140x2050x2000 |
| QC12Y 12x3200 | 12 | 3200 | 2° | 20-600 | 10 | 18,5 | 3880x2150x2000 |
| QC12Y 12x4000 | 12 | 4000 | 2° | 20-600 | 10 | 18,5 | 4680x2150x2100 |
| QC12Y 16x2500 | 16 | 2500 | 2°30´ | 20-600 | 10 | 18,5 | 3140x2150x2000 |
| QC12Y 16x3200 | 16 | 3200 | 2°30´ | 20-600 | 10 | 18,5 | 3880x2150x2000 |
| QC12Y 16x4000 | 16 | 4000 | 2°30´ | 20-800 | 10 | 18,5 | 4680x2150x2200 |
| QC12Y 20x2500 | 20 | 2500 | 3° | 20-800 | 8 | 22,0 | 3440x2300x2500 |
| QC12Y 20x3200 | 20 | 3200 | 3° | 20-800 | 8 | 22,0 | 4150x2350x2700 |
| QC12Y 20x4000 | 20 | 4000 | 3° | 20-1000 | 5 | 22,0 | 4850x2600x2400 |
| QC12Y 25x2500 | 25 | 2500 | 3° | 20-1000 | 8 | 37,0 | 3200x2700x2900 |
| QC12Y 25x3200 | 25 | 3200 | 3° | 20-1000 | 5 | 37,0 | 4200x2400x2500 |
| QC12Y 30x2500 | 30 | 2500 | 3° | 20-1000 | 4 | 37,0 | 3300x2900x3000 |
| QC12Y 30x3200 | 30 | 3200 | 3°30´ | 20-1000 | 4 | 40,0 | 4200x2500x2600 |
| QC12Y 40x2500 | 40 | 2500 | 4° | 20-1000 | 3 | 75,0 | 3200x3300x3200 |
| QC12Y 40x3200 | 40 | 3200 | 4° | 20-1000 | 3 | 90,0 | 4300x3300x3000 |
