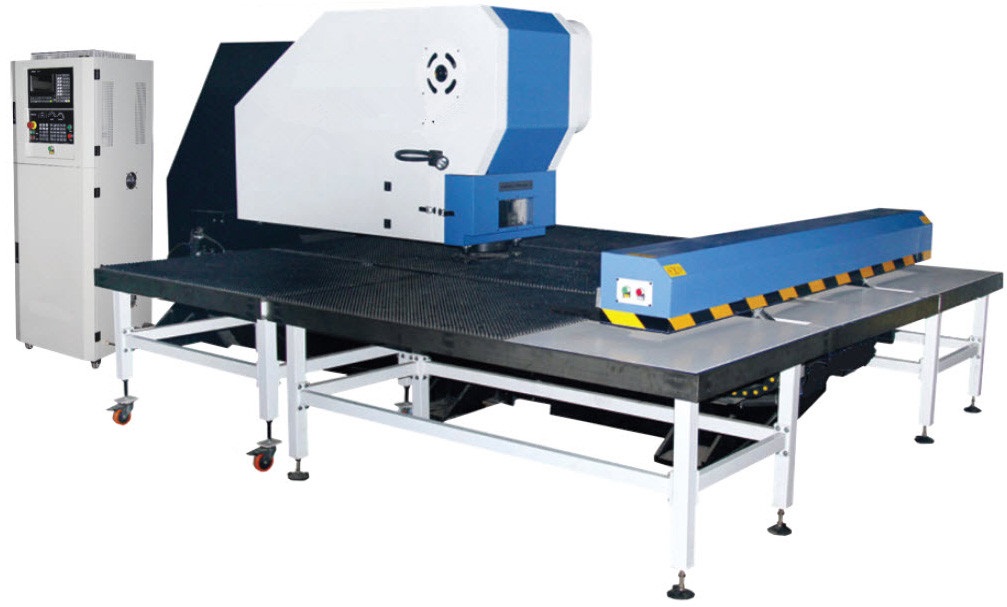

Электромеханический координатно-пробивной пресс с ЧПУ ZH-1325 - предназначен для производительной пробивки отверстий различной формы (круг, овал, квадрат, прямоугольник и т.д.). Пресса этой серии отличаются более доступной ценовой категорией по сравнинию с более совершенными моделями.
Базовая комплектация:
- Система ЧПУ SIEMENS 802DSL, Германия
- Число станций инструментов: 10
- Щеточный рабочий стол
- Два зажима листа с пневмоуправлением
- Датчик наличия металла в зажимах
- Ручное позиционирование зажимов листа, в зависимости от размеров заготовки
- Освещение рабочей зоны
- Детектор выполнения пробивки (отсутствие заклинивания инструмента)
- Ручная система смазки
- Наличие функций пробивки, формовки, накатки ребра жесткости и т.д.
- Выносная педаль управления с кнопкой аварийной остановки
- Инструкция по эксплуатации и обслуживанию станка
- Набор инструмента для обслуживания
- Шестигранник для установки инструмента
- Станок окрашен полиуретановой краской
Применяемые комплектующие:
| Наименование | Производитель |
| Система ЧПУ | Siemens (Германия) |
| Направляющие качения | TBI (Тайвань) |
| ШВП | TBI (Тайвань) |
| Муфта сцепления-тормоза | OMPI S.r.l. (Италия) |
| Электромагнитные клапаны | ARK/Delxi (Китай) |
| Компоненты пневматики | ARK/Delxi (Китай) |
| PLC (Контроллер) | Omron (Япония) |
| Бесконтактные датчики | Omron (Япония) |
| Блок питания | Тайвань |
| Серводвигатели | Panasonic (Япония) |
| Электроавтоматика | Schneider electric (Германия) |
| Наименование | ZH-1325 |
| Максимальное усилие кН (т) | 300（30） |
| Тип станины | Открытая |
| Перемещения по координатам, мм | X, 2500 |
| Y, 1250 | |
| Наибольшая толщина пробивки max, мм | 4 |
| Наибольший диаметр инструмента, мм | Φ50.8 (опция: 88.9) |
| Наибольшая скорость пробивки, уд./мин. | 200 |
| Количество пневматических прижимов, шт | 2 |
| Количество контролируемых осей | 2 (X,Y) |
| Количество инструмента | 10 (опция 12) |
| Конструкция стола | Щеточно-шариковый стол |
| Точность позиционирования, мм | ±0.1 |
| Давление в пневмосистеме, мПа | 0.55 |
| Напряжение питающей сети, В | 380±5% |
| Габаритные размеры (д×ш×в), м | 4,85×3,3×2,1 |
