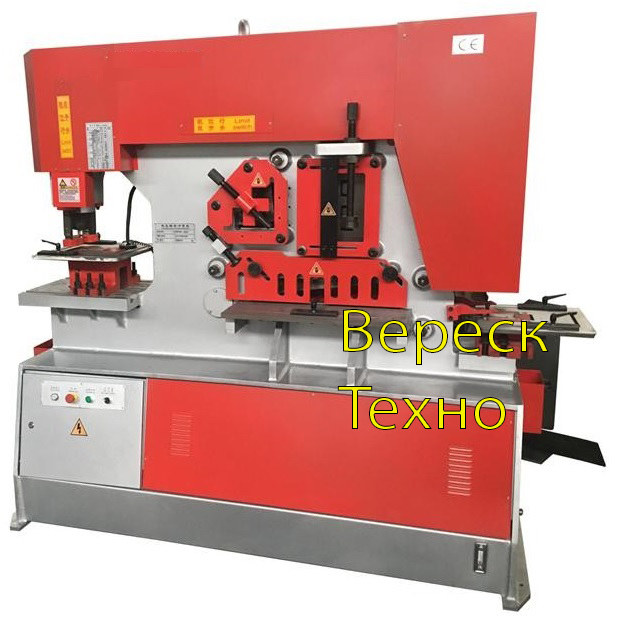

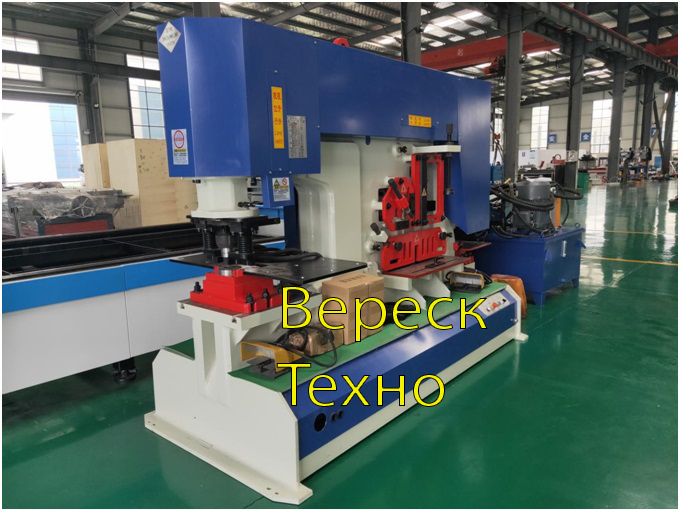

Комбинированные гидравлические пресс-ножницы Q35Y-25


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7 (495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Комбинированные гидравлические пресс-ножницы Q35Y-25 предназначены для резки и пробивки различных видов материала: такие как лист, профиль квадратного и круглого сечения, уголок, пруток, тавр, двутавр  и т.д. Пресс-ножницы Q35Y-25 спроектированы и изготовлены в соответствии с высочайшими стандартами качества в отрасли машиностроения. Этот тип оборудования предназначен для длительного срока эксплуатации при полной загруженности, не прихотлив к температуре цеха (-10 ℃ ~ 45 ℃)

Основные функции:

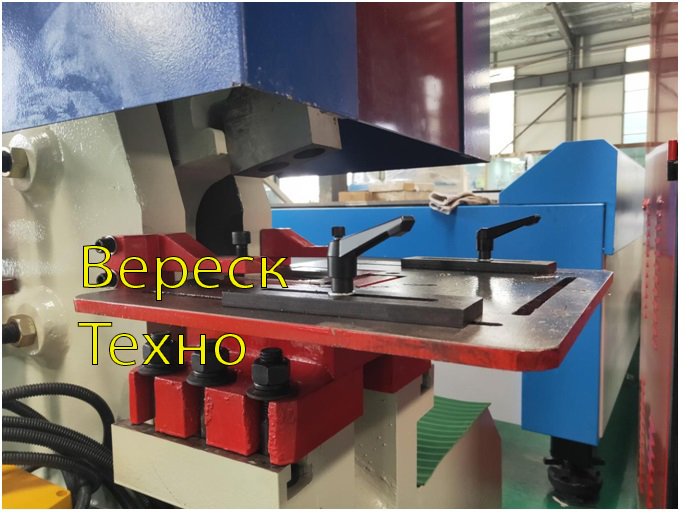

  • Пробивка: доступен полный спектр универсальных пробивных штампов. Конструкция позволяет выполнять штамповку железа под большим углом и пробивать большие отверстия. Для простоты эксплуатации используется  откидная конструкции съемника, большой стол с линейками и упором; стандартные фитинги; быстрая смена стяжной гайки и втулки для быстрой смены.
  • Рубка: круглые, квадратные отверстия различного диаметра. Регулируемое прижимная оснастка для рубки круглого/ квадратного прутка, профиля /балок. Все операции защищены и максимально безопасности для оператора. Есть возможность делать рубку под угол 45° что позволяет получать готовые изделия под дальнейшие сварочные работы. Данный тип получения угла характеризуется минимальными потерями материала и его деформацией.
  • Порезка.
  • Гибка.

Технологические возможности:

Профиль Круг Квадрат Резка стального уголка Тавр Двутавр Швеллер
      90° 45° 90° 45°
Q35Y-16 45 40*40 125*125*12 50*50*5 120*120*12 60*60*8 126*74*5 126*53*5,5
Q35Y-20 50 50*50 140*140*12 50*50*5 140*140*12 70*70*10 160*86*8 160*60*6,5
Q35Y-25 60 50*50 160*160*14 60*60*6 160*160*14 80*80*10 200*102*9 210*75*9
Q35Y-30 65 55*55 180*180*16 60*60*6 180*180*16 80*80*10 280*124*10,5 260*86*11,5
Q35Y-40 70 60*60 200*200*18 100*100*10 160*160*16 80*80*10 300*126*11 300*89*12
Q35Y-50 80 65*65 200*200*20 120*120*10 180*180*16 80*80*10 320*130*10 320*92*12



Примеры выполняемых работ:

Технические характеристики:

Параметр Значение
Максимальное усилие реза, т 120
Толщина листа металла (макс.), мм 25
Предел текучести материала ≤450
Размеры полосы, отрезаемой за один ход (толщина х ширина) 25*330          10*480
Ход штампа, мм 80
Кол-во ходов в минуту 10
Глубина по дачи (зёв) 400
Толщина пробивки,мм 25
Максимальный диаметр пробиваемого отверстия, мм 35
Мощность двигателя гидравл. насоса, кВт 11
Габаритные размеры, мм 2200*1000*2100
Масса станка, кг 4600
