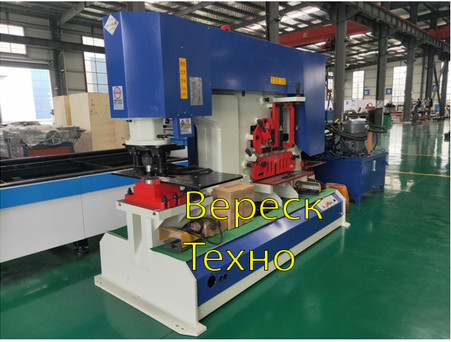

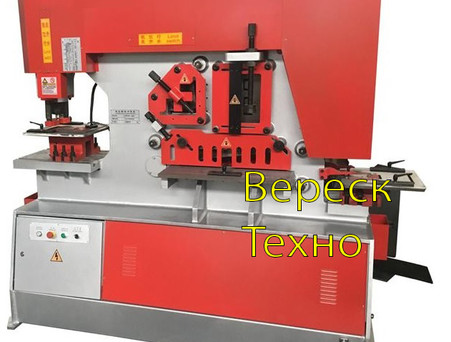

Комбинированные гидравлические пресс-ножницы серии Q35Y


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7(495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Комбинированные гидравлические пресс-ножницы серии Q35Y предназначены для резки и пробивки различных видов материала: такие как лист, профиль квадратного и круглого сечения, уголок, пруток, тавр, двутавр  и т.д. Пресс-ножницы серии Q35Y спроектированы и изготовлены в соответствии с высочайшими стандартами качества в отрасли машиностроения. Этот тип оборудования предназначен для длительного срока эксплуатации при полной загруженности, не прихотлив к температуре цеха (-10 ℃ ~ 45 ℃)

Основные функции:

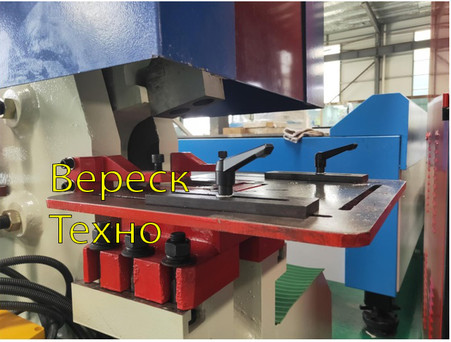

  • Пробивка: доступен полный спектр универсальных пробивных штампов. Конструкция позволяет выполнять штамповку железа под большим углом и пробивать большие отверстия. Для простоты эксплуатации используется  откидная конструкции съемника, большой стол с линейками и упором; стандартные фитинги; быстрая смена стяжной гайки и втулки для быстрой смены.
  • Рубка: круглые, квадратные отверстия различного диаметра. Регулируемое прижимная оснастка для рубки круглого/ квадратного прутка, профиля /балок. Все операции защищены и максимально безопасности для оператора. Есть возможность делать рубку под угол 45° что позволяет получать готовые изделия под дальнейшие сварочные работы. Данный тип получения угла характеризуется минимальными потерями материала и его деформацией.
  • Порезка.
  • Гибка.

Технологические возможности:

Профиль Круг Квадрат Резка стального уголка Тавр Двутавр Швеллер
      90° 45° 90° 45°
Q35Y-16 45 40*40 125*125*12 50*50*5 120*120*12 60*60*8 126*74*5 126*53*5,5
Q35Y-20 50 50*50 140*140*12 50*50*5 140*140*12 70*70*10 160*86*8 160*60*6,5
Q35Y-25 60 50*50 160*160*14 60*60*6 160*160*14 80*80*10 200*102*9 210*75*9
Q35Y-30 65 55*55 180*180*16 60*60*6 180*180*16 80*80*10 280*124*10,5 260*86*11,5
Q35Y-40 70 60*60 200*200*18 100*100*10 160*160*16 80*80*10 300*126*11 300*89*12
Q35Y-50 80 65*65 200*200*20 120*120*10 180*180*16 80*80*10 320*130*10 320*92*12



Примеры выполняемых работ:

Модель Q35Y-16 Q35Y-20 Q35Y-25 Q35Y-30 Q35Y-40 Q35Y-50
Максимальное усилие реза, т 65 100 120 160 200 250
Толщина листа металла (макс.), мм 16 20 25 30 35 50
Предел текучести материала ≤450 ≤450 ≤450 ≤450 ≤450 ≤450
Размеры полосы, отрезаемой за один ход (толщина х ширина) 16*250              8*400 20*330        10*480 25*330          10*480 30*330       16*600 35*400          25*700 40*400       30*750
Ход штампа, мм 80 80 80 80 80 80
Кол-во ходов в минуту 12 12 10 10 10 10
Глубина по дачи (зёв) 300 355 400 600 600 600
Толщина пробивки,мм 16 20 25 26 35 40
Максимальный диаметр пробиваемого отверстия, мм 25 30 35 38 40 40
Мощность двигателя гидравл. насоса, кВт 5,5 7,5 11 11 15 22
Габаритные размеры, мм 1750*830*2000 1930*900*2000 2200*1000*2100 2900*1200*2600 2970*1240*2650 3200*1440*2750
Масса станка, кг 2000 2600 4600 7200 9500 12800
