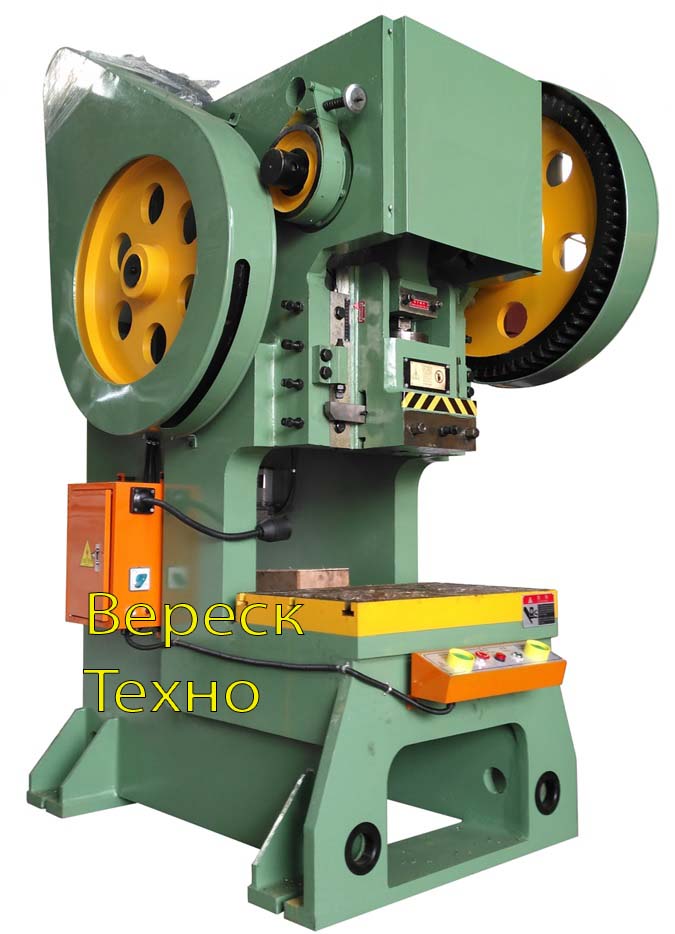

Пресс кривошипный открытого типа J23-100T

  • На складе производителя
  • Доставка от 35 дней
  • Гарантия 12 мес
  • Пусконаладка и сервис
  • Гарантийное и послегарантийное ТО

Основные характеристики

  • Номинальное усилие (кН): 250000
  • Номинальный ход сжатия (мм): 30
  • Ход ползуна (мм): 640

Доставим под заказ

Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки

Получить предложение

Рассчитаем лизинг

c удорожанием 9,11% в год

Запросить расчет
Параметр Ед. изм. Значение
Мощность двигателя кВт 7.5
Вес кг 6000
Номинальное усилие кН 1000
Ход под номинальной нагрузкой мм 5
Ход ползуна мм 120
Ходов в минуту шт. 50
Максимальная высота закрытия мм 320
Закрытая регулировка высоты мм 80
Расстояние между центром ползуна и рамой мм 305
Рабочий стол
длина мм 510
ширина мм 810
Максимальный угол наклона ° 20
Глубина отверстия ручки мм Ø60
Толщина рабочего стола мм 110
Отверстие в станине мм Ø160
Расстояние между стойками мм 390
Габаритные размеры
длина мм 2000
ширина мм 1400
высота мм 2850
Размеры по полу
длина мм 1300
ширина мм 840
Глубина зева мм 535

Пресс кривошипный открытого типа J23-100T предназначен для штамповки на листах, этот пресс может использоваться для: штамповки отверстий, вырубки, обрезки, гибки, поверхностного растяжения и формовки. Применяется в следующих отраслях: оборонной промышленности, автомобилестроении, изготовлении сельскохозяйственной техники, приборостроении, и т.д.

Пресс кривошипный J23-100T имеет С-образный тип станины. Сварной корпус станины изготовлен из стальных пластин и обладает высокими амортизирующими характеристиками.

Современный дизайн придаёт современный внешний вид. Зев имеет определённый размер для каждого типа-размера. Компактная структура обеспечивает удобное и безопасное использование.

Штамповочный пресс оснащен жесткой муфтой под ключ, кулачковым тормозом и предохранительным устройством нажимного типа. Рабочий стол открыт с трех сторон, поэтому загрузка и выгрузка пресс-формы удобны.

Пресса серии J23-100T широко используется, поскольку они обеспечивают хорошие условия для механизации и автоматизации на современных производствах.

Принципиальная схема компановки:

Данные прессы возможно оснастить приспособлениями для размотки, правки и автоматической подачи листовой заготовки:

  • Размотчик и выпрямитель в одном приспособлении повышают производительность.

  • Применяемые комплектующие позволяют получать высокоточные изделия.

  • Ролики изготовлен с применением закалки.



Функции:

1. Используется надежные компоненты автоматики произведенные в Японии, обеспечивают длительный бесперебойный срок службы.

2. Размотчик и выпрямитель интегрированы в одно приспособление, что экономит площадь, подходит для обработки листа. Возможна автоматическая настройка времени подачи материала.

3. Прокатные ролики изготовлены из прочной подшипниковой стали с твердым хромированым покрытием, а также шлифованы (HRC60.), отличаются низким износом и высокой точностью.

4. Контроль осуществляется датчиком, для производительной работы используется различные регулировки скорости, для корректной работы с  выпрямлением и стабильной подачей. Регулировка скорости вращения – бесступенчатая.

5. Выравниватель позволяет регулировать наклон таким образом, чтобы уменьшить расстояние между «петлями» подаваемого материала.

6. Жесткая конструкция и мощным мотор подачи.

Технические характеристики:

Модель PR-150 PR-200 PR-300 PR-400 PR-500
Max. ширина металла 150mm 200mm 300mm 400nn 500mm
Толщина материала 0.4-1.5 мм
Вес 500 кг 800 кг 1000 кг 1500 кг 2000 кг
Внутренний диаметр катушки 450-530 мм
Внешний диаметр катушки 1200 мм
Двигатель выпрямления 1/2(HP) 1 (HP) 2 (HP) 2 (HP) 3(HP)
Двигатель размотчика 1 (HP) 1 (HP) 2 (HP) 2(HP) 3 (HP)
Выправляющий ролик Диаметр 20 * 9/10 (вверх / вниз) полный привод
Регулировка выпрямителя 4 точки регулировки
Скорость выпрямления 0-15 м/мин



NC податчик:

Особенности автоподатчика:

1. Подходит для обработки листовых материалов различной толщины и длины.
2. Подходит для высокоскоростной подачи и обработки длинного материала для увеличения производительности и точности подачи.
3. Простая панель управления с цифровыми клавишами для оператора, позволяет легко установить длину загрузки материала и скорость загрузки. Длина загружаемого материала составляет от 0,1 мм до 9999,99 мм.
4. Используется пневматический зажим-разжим.  Надежная конструкция с высокой степенью долговечности и безопасностью при использовании.
5. Степень ослабления может быть изменен в соответствии с требованиями заказчика (только для моделей NCR и NCF.)


Структура PLC пневматического автоматического податчика NC:

1. В качестве привода применяется серводвигатель, позволяет сократить время настройки и наладки.
2. Высокая точность обратной подачи и точности загрузки.
3. В конструкции применяется ремень ГРМ для защиты зазора между зубчатыми колесами, обеспечивает низкий износ, уровень шума; работа без смазки.
4. Двигатель установлен внутри, чтобы избежать возможных повреждений при транспортировке и погрузке.

Model NCF-200 NCF-300 NCF-400 NCF-500
Max. ширина подачи
мм
200 300 400 500
Max. длина
материала, мм
9999.99 9999.99 9999.99 9999.99
Толщина материала 0.5-6.0 0.5-6.0 0.5-6.0 0.5-6.0
Высота пресс-формы
мм
100-250 100-250 100-250 100-250
Max. скорость подачи
м/мин
20 20 20 20
Прижим пневмо пневмо пневмо пневмо
Подача

4mm*200mm

5mm*150mm

6mm*80mm

4mm*300mm

5mm*200mm

6mm*100mm

4mm*400mm

5mm*200mm

6mm*100mm

4mm*500mm

5mm*350mm

6mm*200mm



Линия в сборе:

Пусконаладка (ввод в эксплуатацию)

Условия проведения пусконаладочных работ.

  • Может входить в стоимость поставки или оплачиваться отдельно.
  • Сроки выполнения в течение 7 дней после поставки.

Этапы работ

  • Проверка комплектации и целостности оборудования.
  • Монтаж и подключение (электрика, пневматика, гидравлика и т. д.).
  • Настройка программного обеспечения (если требуется).
  • Тестовый запуск и изготовление детали.
  • Обучение персонала (базовый инструктаж).

Требования к заказчику

  • Наличие подготовленного помещения, электросети, сжатого воздуха и т. д.
  • Необходимость присутствия технического персонала клиента.

Гарантийное обслуживание

Срок гарантии 12–24 месяца - по согласованию с Заказчиком.

Условия гарантии

  • Гарантия распространяется на узлы и агрегаты. На инструмент и прочие расходные материалы, гарантия не распространяется.
  • Требования к обслуживанию - своевременное обслуживание оборудование, согласно инструкции по эксплуатации и выполнению всех рекомендаций..

Гарантийный случай оформляется путем направления акта в адрес нашей организации по электронной почте..

Сервисное обслуживание

Виды сервисных работ

  • Плановое ТО (рекомендуемая периодичность).
  • Ремонт и замена изношенных узлов.
  • Диагностика и профилактика.

Сервисные пакеты

  • Расширенная сервисная поддержка на 1 год.

Сроки реагирования - выезд специалиста в течение 48 часов.

Запасные части и расходники

Сроки поставки запчастей (наличие на складе, под заказ).

Доставка

Варианты доставки

Самовывоз

  • Склад находиться в Московской области
  • График работы с 09.00 до 18.00.
  • Необходимо согласовать заранее.

Транспортной компанией

  • Список партнеров «Деловые Линии», «ПЭК», «КИТ» и др..
  • Возможность выбора ТК клиентом

Собственной логистикой

  • Доставка по Москве и в другие регионы по согласованию с Заказчиком.
  • Стоимость согласовывается в индивидуальном порядке.

Особенности доставки станков

  • Требуется спецтранспорт (для тяжелых , негабаритных станков.
  • Необходимость грузчиков или автокрана - зависит от оборудования и сложности транспортировки.
  • Упаковка (деревянная обрешетка, защита от влаги и т. д.).

Таможенное оформление (для международных поставок)

  • Берем на себя все таможенные очистки.

Сроки доставки

  • Среднее время обработки заказа «1–3 рабочих дня».
  • Зависимость сроков от региона.

Оплата

Для юрлиц

Безналичный расчет

Банк Филиал «Корпоративный» ПАО «Совкомбанк», г.Москва
БИК 044525360
к/с 30101810445250000360
р/с 40702810312010049928

Отсрочка платежа для Гос. компаний

Условия оплаты

Первый заказ

  • 30% - предоплата после заключения договора
  • 30% - после письменного уведомления о готовности к отгрузке с завода изготовителя
  • 30% - после письменного уведомления о приходе на таможенный терминал
  • 10% - после подписания акта проведения ПНР

Постоплата (для постоянных клиентов)
