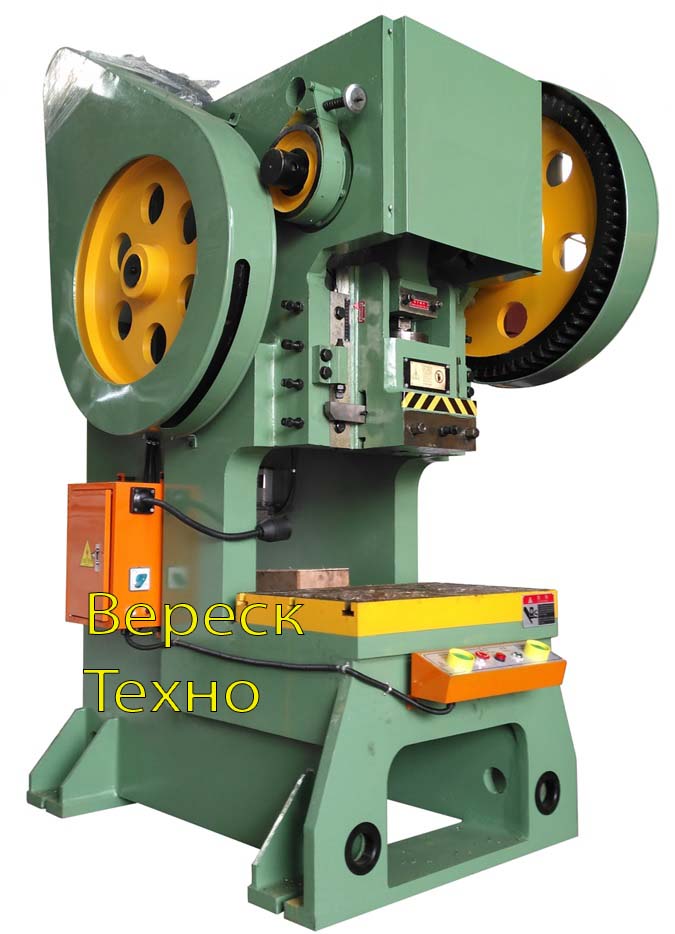

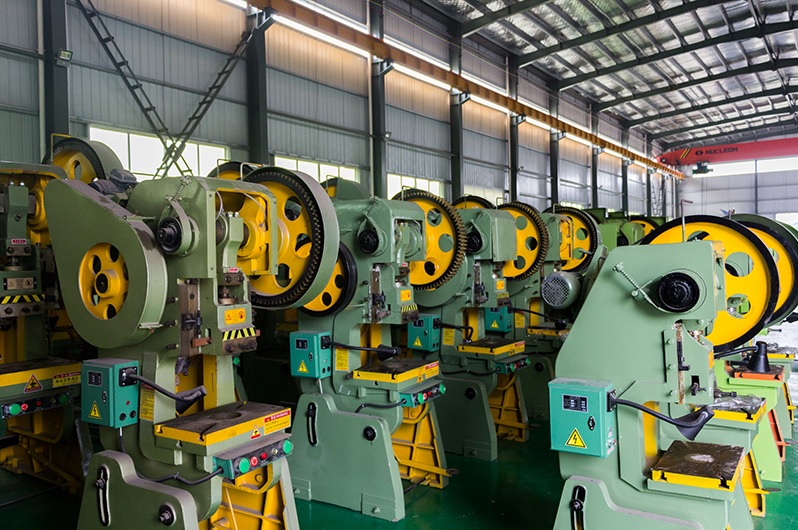

Пресс кривошипный открытого типа J23-40T


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7 (495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Пресс кривошипный открытого типа J23-40T предназначен для штамповки на листах, этот пресс может использоваться для: штамповки отверстий, вырубки, обрезки, гибки, поверхностного растяжения и формовки. Применяется в следующих отраслях: оборонной промышленности, автомобилестроении, изготовлении сельскохозяйственной техники, приборостроении, и т.д.

Пресс кривошипный J23-40T имеет С-образный тип станины. Сварной корпус станины изготовлен из стальных пластин и обладает высокими амортизирующими характеристиками.

Современный дизайн придаёт современный внешний вид. Зев имеет определённый размер для каждого типа-размера. Компактная структура обеспечивает удобное и безопасное использование.

Штамповочный пресс оснащен жесткой муфтой под ключ, кулачковым тормозом и предохранительным устройством нажимного типа. Рабочий стол открыт с трех сторон, поэтому загрузка и выгрузка пресс-формы удобны.

Пресса серии J23-40T широко используется, поскольку они обеспечивают хорошие условия для механизации и автоматизации на современных производствах.

Принципиальная схема компановки:

Данные прессы возможно оснастить приспособлениями для размотки, правки и автоматической подачи листовой заготовки:

  • Размотчик и выпрямитель в одном приспособлении повышают производительность.

  • Применяемые комплектующие позволяют получать высокоточные изделия.

  • Ролики изготовлен с применением закалки.



Функции:

1. Используется надежные компоненты автоматики произведенные в Японии, обеспечивают длительный бесперебойный срок службы.

2. Размотчик и выпрямитель интегрированы в одно приспособление, что экономит площадь, подходит для обработки листа. Возможна автоматическая настройка времени подачи материала.

3. Прокатные ролики изготовлены из прочной подшипниковой стали с твердым хромированым покрытием, а также шлифованы (HRC60.), отличаются низким износом и высокой точностью.

4. Контроль осуществляется датчиком, для производительной работы используется различные регулировки скорости, для корректной работы с  выпрямлением и стабильной подачей. Регулировка скорости вращения – бесступенчатая.

5. Выравниватель позволяет регулировать наклон таким образом, чтобы уменьшить расстояние между «петлями» подаваемого материала.

6. Жесткая конструкция и мощным мотор подачи.

Технические характеристики:

Модель PR-150 PR-200 PR-300 PR-400 PR-500
Max. ширина металла 150mm 200mm 300mm 400nn 500mm
Толщина материала 0.4-1.5 мм
Вес 500 кг 800 кг 1000 кг 1500 кг 2000 кг
Внутренний диаметр катушки 450-530 мм
Внешний диаметр катушки 1200 мм
Двигатель выпрямления 1/2(HP) 1 (HP) 2 (HP) 2 (HP) 3(HP)
Двигатель размотчика 1 (HP) 1 (HP) 2 (HP) 2(HP) 3 (HP)
Выправляющий ролик Диаметр 20 * 9/10 (вверх / вниз) полный привод
Регулировка выпрямителя 4 точки регулировки
Скорость выпрямления 0-15 м/мин



NC податчик:

Особенности автоподатчика:

1. Подходит для обработки листовых материалов различной толщины и длины.
2. Подходит для высокоскоростной подачи и обработки длинного материала для увеличения производительности и точности подачи.
3. Простая панель управления с цифровыми клавишами для оператора, позволяет легко установить длину загрузки материала и скорость загрузки. Длина загружаемого материала составляет от 0,1 мм до 9999,99 мм.
4. Используется пневматический зажим-разжим.  Надежная конструкция с высокой степенью долговечности и безопасностью при использовании.
5. Степень ослабления может быть изменен в соответствии с требованиями заказчика (только для моделей NCR и NCF.)


Структура PLC пневматического автоматического податчика NC:

1. В качестве привода применяется серводвигатель, позволяет сократить время настройки и наладки.
2. Высокая точность обратной подачи и точности загрузки.
3. В конструкции применяется ремень ГРМ для защиты зазора между зубчатыми колесами, обеспечивает низкий износ, уровень шума; работа без смазки.
4. Двигатель установлен внутри, чтобы избежать возможных повреждений при транспортировке и погрузке.

Model NCF-200 NCF-300 NCF-400 NCF-500
Max. ширина подачи
мм
200 300 400 500
Max. длина
материала, мм
9999.99 9999.99 9999.99 9999.99
Толщина материала 0.5-6.0 0.5-6.0 0.5-6.0 0.5-6.0
Высота пресс-формы
мм
100-250 100-250 100-250 100-250
Max. скорость подачи
м/мин
20 20 20 20
Прижим пневмо пневмо пневмо пневмо
Подача

4mm*200mm

5mm*150mm

6mm*80mm

4mm*300mm

5mm*200mm

6mm*100mm

4mm*400mm

5mm*200mm

6mm*100mm

4mm*500mm

5mm*350mm

6mm*200mm



Линия в сборе:

Технические характеристики:

Параметр Значение
Номинальное усилие(КН) 400
Stroke under nominal force(mm) 4
Ход ползуна, мм 80
Ходов в мин, шт 55
Максимальная высота
закрытия, мм
240
Закрытая регулировка
высоты, мм
56
Расстояние между центром ползуна и рамой, мм 235
Рабочий стол длина 370
ширина 635
Max угол наклона,° 25
Глубина отверстия ручки, мм Φ50
Толщина рабочего стола, мм 70
Отверстие в станине, мм Φ135
Мощность двигателя, кВт 4
Расстояние между стойками, мм 250
Габаритные размеры, мм длина 1400
ширина 1000
высота 2300
Размеры по полу, мм длина 1100
ширина 640
Глубина зева, мм 410
Вес, кг 2400
