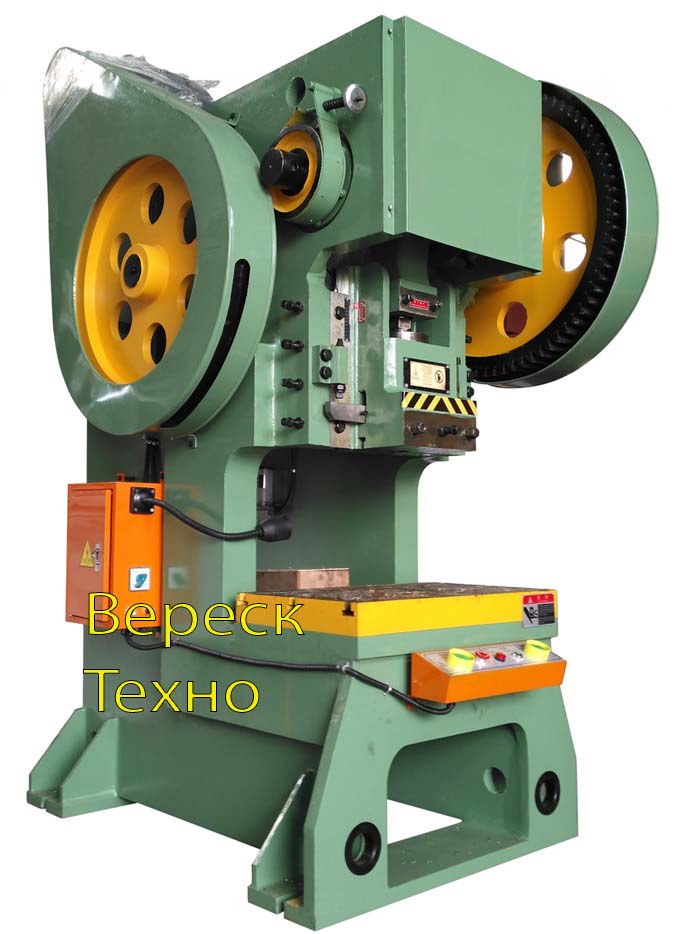

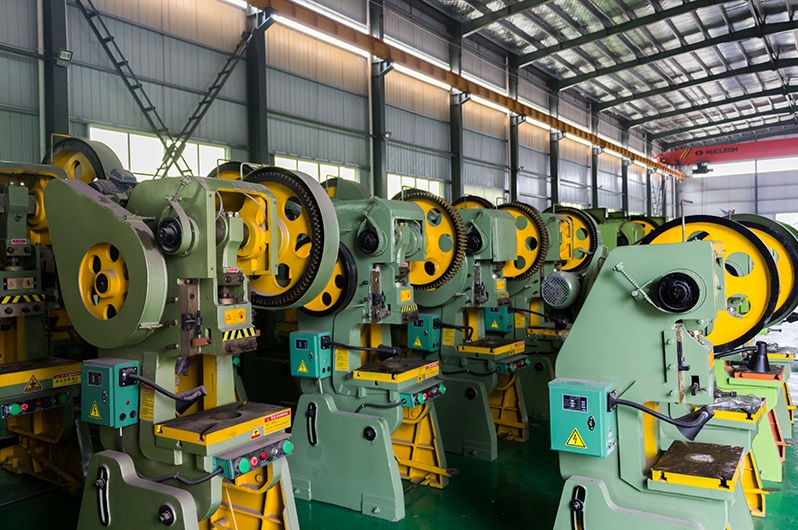

Пресс кривошипный открытого типа J23-63T


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7 (495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Пресс кривошипный открытого типа J23-63T предназначен для штамповки на листах, этот пресс может использоваться для: штамповки отверстий, вырубки, обрезки, гибки, поверхностного растяжения и формовки. Применяется в следующих отраслях: оборонной промышленности, автомобилестроении, изготовлении сельскохозяйственной техники, приборостроении, и т.д.

Пресс кривошипный J23-63T имеет С-образный тип станины. Сварной корпус станины изготовлен из стальных пластин и обладает высокими амортизирующими характеристиками.

Современный дизайн придаёт современный внешний вид. Зев имеет определённый размер для каждого типа-размера. Компактная структура обеспечивает удобное и безопасное использование.

Штамповочный пресс оснащен жесткой муфтой под ключ, кулачковым тормозом и предохранительным устройством нажимного типа. Рабочий стол открыт с трех сторон, поэтому загрузка и выгрузка пресс-формы удобны.

Пресса серии J23-63T широко используется, поскольку они обеспечивают хорошие условия для механизации и автоматизации на современных производствах.

Принципиальная схема компановки:

Данные прессы возможно оснастить приспособлениями для размотки, правки и автоматической подачи листовой заготовки:

  • Размотчик и выпрямитель в одном приспособлении повышают производительность.

  • Применяемые комплектующие позволяют получать высокоточные изделия.

  • Ролики изготовлен с применением закалки.



Функции:

1. Используется надежные компоненты автоматики произведенные в Японии, обеспечивают длительный бесперебойный срок службы.

2. Размотчик и выпрямитель интегрированы в одно приспособление, что экономит площадь, подходит для обработки листа. Возможна автоматическая настройка времени подачи материала.

3. Прокатные ролики изготовлены из прочной подшипниковой стали с твердым хромированым покрытием, а также шлифованы (HRC60.), отличаются низким износом и высокой точностью.

4. Контроль осуществляется датчиком, для производительной работы используется различные регулировки скорости, для корректной работы с  выпрямлением и стабильной подачей. Регулировка скорости вращения – бесступенчатая.

5. Выравниватель позволяет регулировать наклон таким образом, чтобы уменьшить расстояние между «петлями» подаваемого материала.

6. Жесткая конструкция и мощным мотор подачи.

Технические характеристики:

Модель PR-150 PR-200 PR-300 PR-400 PR-500
Max. ширина металла 150mm 200mm 300mm 400nn 500mm
Толщина материала 0.4-1.5 мм
Вес 500 кг 800 кг 1000 кг 1500 кг 2000 кг
Внутренний диаметр катушки 450-530 мм
Внешний диаметр катушки 1200 мм
Двигатель выпрямления 1/2(HP) 1 (HP) 2 (HP) 2 (HP) 3(HP)
Двигатель размотчика 1 (HP) 1 (HP) 2 (HP) 2(HP) 3 (HP)
Выправляющий ролик Диаметр 20 * 9/10 (вверх / вниз) полный привод
Регулировка выпрямителя 4 точки регулировки
Скорость выпрямления 0-15 м/мин



NC податчик:

Особенности автоподатчика:

1. Подходит для обработки листовых материалов различной толщины и длины.
2. Подходит для высокоскоростной подачи и обработки длинного материала для увеличения производительности и точности подачи.
3. Простая панель управления с цифровыми клавишами для оператора, позволяет легко установить длину загрузки материала и скорость загрузки. Длина загружаемого материала составляет от 0,1 мм до 9999,99 мм.
4. Используется пневматический зажим-разжим.  Надежная конструкция с высокой степенью долговечности и безопасностью при использовании.
5. Степень ослабления может быть изменен в соответствии с требованиями заказчика (только для моделей NCR и NCF.)


Структура PLC пневматического автоматического податчика NC:

1. В качестве привода применяется серводвигатель, позволяет сократить время настройки и наладки.
2. Высокая точность обратной подачи и точности загрузки.
3. В конструкции применяется ремень ГРМ для защиты зазора между зубчатыми колесами, обеспечивает низкий износ, уровень шума; работа без смазки.
4. Двигатель установлен внутри, чтобы избежать возможных повреждений при транспортировке и погрузке.

Model NCF-200 NCF-300 NCF-400 NCF-500
Max. ширина подачи
мм
200 300 400 500
Max. длина
материала, мм
9999.99 9999.99 9999.99 9999.99
Толщина материала 0.5-6.0 0.5-6.0 0.5-6.0 0.5-6.0
Высота пресс-формы
мм
100-250 100-250 100-250 100-250
Max. скорость подачи
м/мин
20 20 20 20
Прижим пневмо пневмо пневмо пневмо
Подача

4mm*200mm

5mm*150mm

6mm*80mm

4mm*300mm

5mm*200mm

6mm*100mm

4mm*400mm

5mm*200mm

6mm*100mm

4mm*500mm

5mm*350mm

6mm*200mm



Линия в сборе:

Технические характеристики:

Модель
Параметр
63T
Номинальное усилие(КН) 630
Stroke under nominal force(mm) 4
Ход ползуна, мм 100
Ходов в мин, шт 56
Максимальная высота
закрытия, мм
275
Закрытая регулировка
высоты, мм
63
Расстояние между центром ползуна и рамой, мм 245
Рабочий стол длина 410
ширина 640
Max угол наклона,° 25
Глубина отверстия ручки, мм Φ50
Толщина рабочего стола, мм 80
Отверстие в станине, мм Φ140
Мощность двигателя, кВт 5.5
Расстояние между стойками, мм 280
Габаритные размеры, мм длина 1700
ширина 1150
высота 2500
Размеры по полу, мм длина 1150
ширина 680
Глубина зева, мм 490
Вес, кг 3180
