Штамповочный пресс JH21-200

Пресс с открытой станиной с неподвижным столом, это одна из разновидностей универсальных прессов для обработки тонкого листового металла. Технология изготовления прессов заимствована у японской производственной компании AIDA. Эти станки применяют  для резки, штамповки, вырубки, гибки и неглубокой вытяжки и других холодноштамповочных работ.

Основные особенности:
1. Сварная рама из цельного листового материала, имеет высокую жесткость, рациональную структура и современный дизайн.
2. Пресс укомплектован итальянской низкоинерционной комбинированной фрикционной муфтой и тормозом, производимой компанией OMPI в Шанхае, обладает небольшой пассивной инерцией, низким энергопотреблением, надежной блокировкой сцепления и тормозом,  отличается долгим сроком службы.
3. Скользящий цилиндр представляет собой цельную конструкцию, в которой применяется гидравлическая защита от перегрузки, произведенная компанией Showa, Япония, характеризуется быстродействием и надежностью. После перегрузки он может сбрасываться автоматически, что сокращает время простоя и увеличить производительность пресса. Масляные уплотнители  цилиндра высокого давления производство Германия.
4. Пресс имеет пневматический балансир, который уменьшает обратный ход, обеспечивает плавность хода, что улучшает динамическую точность пресса. Применяется шестигранный ползун с удлиненной направляющей.

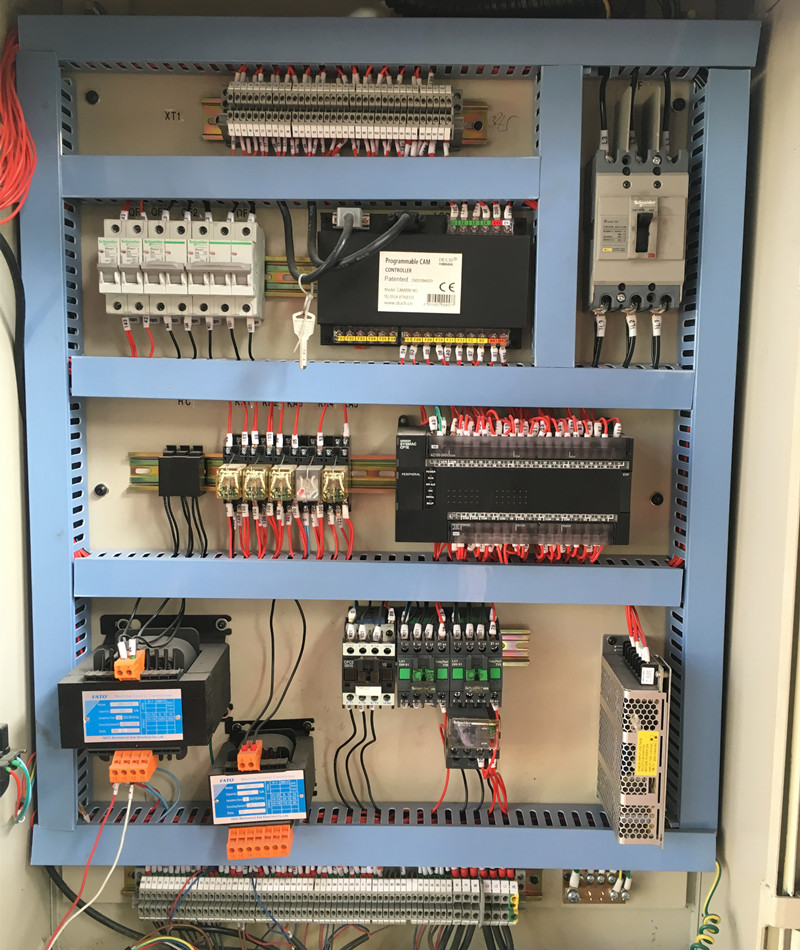

5. Управление  осуществляется через  PLC котроллер, производства Mitsubishi, который является эффективным и удобным в использовании.

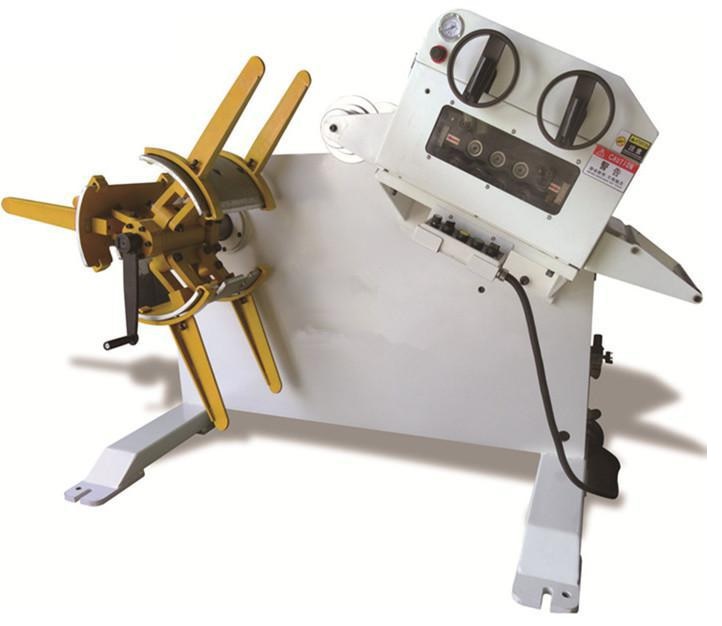

Данные прессы возможно оснастить приспособлениями для размотки, правки и автоматической подачи листовой заготовки:

• Размотчик и выпрямитель в одном приспособлении повышают производительность.

• Применяемые комплектующие позволяют получать высокоточные изделия.

• Ролики изготовлен с применением закалки.

Функции:

1. Используется надежные компоненты автоматики произведенные в Японии, обеспечивают длительный бесперебойный срок службы.

2. Размотчик и выпрямитель интегрированы в одно приспособление, что экономит площадь, подходит для обработки листа. Возможна автоматическая настройка времени подачи материала.

3. Прокатные ролики изготовлены из прочной подшипниковой стали с твердым хромированым покрытием, а также шлифованы (HRC60.), отличаются низким износом и высокой точностью.

4. Контроль осуществляется датчиком, для производительной работы используется различные регулировки скорости, для корректной работы с  выпрямлением и стабильной подачей. Регулировка скорости вращения – бесступенчатая.

5. Выравниватель позволяет регулировать наклон таким образом, чтобы уменьшить расстояние между «петлями» подаваемого материала.

6. Жесткая конструкция и мощным мотор подачи.

Технические характеристики:

NC податчик:

Особенности автоподатчика:

1. Подходит для обработки листовых материалов различной толщины и длины.
2. Подходит для высокоскоростной подачи и обработки длинного материала для увеличения производительности и точности подачи.
3. Простая панель управления с цифровыми клавишами для оператора, позволяет легко установить длину загрузки материала и скорость загрузки. Длина загружаемого материала составляет от 0,1 мм до 9999,99 мм.
4. Используется пневматический зажим-разжим.  Надежная конструкция с высокой степенью долговечности и безопасностью при использовании.
5. Степень ослабления может быть изменен в соответствии с требованиями заказчика (только для моделей NCR и NCF.)

Структура PLC пневматического автоматического податчика NC:

1. В качестве привода применяется серводвигатель, позволяет сократить время настройки и наладки.
2. Высокая точность обратной подачи и точности загрузки.
3. В конструкции применяется ремень ГРМ для защиты зазора между зубчатыми колесами, обеспечивает низкий износ, уровень шума; работа без смазки.
4. Двигатель установлен внутри, чтобы избежать возможных повреждений при транспортировке и погрузке.

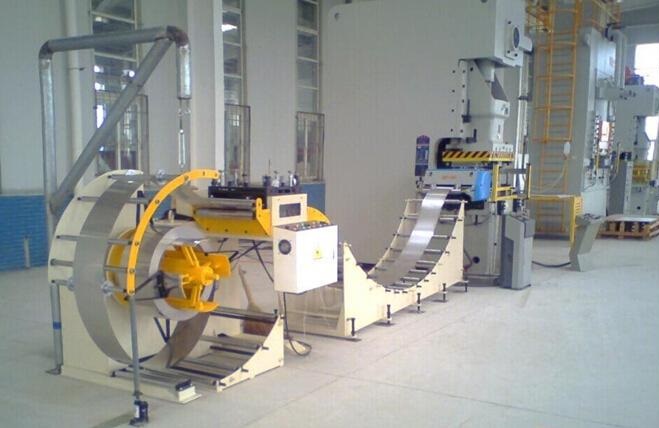

Линия в сборе:
