Пресс с открытой станиной с неподвижным столом, это одна из разновидностей универсальных прессов для обработки тонкого листового металла. Технология изготовления прессов заимствована у японской производственной компании AIDA. Эти станки применяют для резки, штамповки, вырубки, гибки и неглубокой вытяжки и других холодноштамповочных работ.
Основные особенности:
1. сварная рама из цельного листового материала, имеет высокую жесткость, рациональную структура и современный дизайн.
2. Пресс укомплектован итальянской низкоинерционной комбинированной фрикционной муфтой и тормозом, производимой компанией OMPI в Шанхае, обладает небольшой пассивной инерцией, низким энергопотреблением, надежной блокировкой сцепления и тормозом, отличается долгим сроком службы.
3. Скользящий цилиндр представляет собой цельную конструкцию, в которой применяется гидравлическая защита от перегрузки, произведенная компанией Showa, Япония, характеризуется быстродействием и надежностью. После перегрузки он может сбрасываться автоматически, что сокращает время простоя и увеличить производительность пресса. Масляные уплотнители цилиндра высокого давления производство Германия.
4. Пресс имеет пневматический балансир, который уменьшает обратный ход, обеспечивает плавность хода, что улучшает динамическую точность пресса. Применяется шестигранный ползун с удлиненной направляющей.

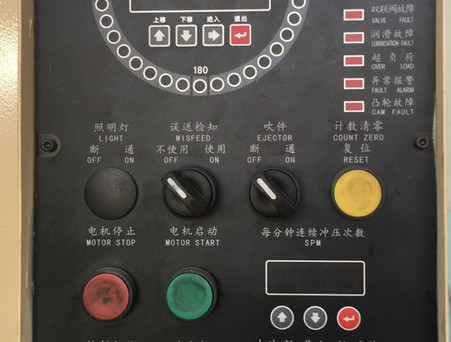

5. Управление осуществляется через PLC котроллер, производства Mitsubishi, который является эффективным и удобным в использовании.
Данные прессы возможно оснастить приспособлениями для размотки, правки и автоматической подачи листовой заготовки:
- Размотчик и выпрямитель в одном приспособлении повышают производительность.
- Применяемые комплектующие позволяют получать высокоточные изделия.
- Ролики изготовлен с применением закалки.
Функции:
1. Используется надежные компоненты автоматики произведенные в Японии, обеспечивают длительный бесперебойный срок службы.
2. Размотчик и выпрямитель интегрированы в одно приспособление, что экономит площадь, подходит для обработки листа. Возможна автоматическая настройка времени подачи материала.
3. Прокатные ролики изготовлены из прочной подшипниковой стали с твердым хромированым покрытием, а также шлифованы (HRC60.), отличаются низким износом и высокой точностью.
4. Контроль осуществляется датчиком, для производительной работы используется различные регулировки скорости, для корректной работы с выпрямлением и стабильной подачей. Регулировка скорости вращения – бесступенчатая.
5. Выравниватель позволяет регулировать наклон таким образом, чтобы уменьшить расстояние между «петлями» подаваемого материала.
6. Жесткая конструкция и мощным мотор подачи.
Технические характеристики:
| Модель | PR-150 | PR-200 | PR-300 | PR-400 | PR-500 |
| Max. ширина металла | 150mm | 200mm | 300mm | 400nn | 500mm |
| Толщина материала | 0.4-1.5 мм | ||||
| Вес | 500 кг | 800 кг | 1000 кг | 1500 кг | 2000 кг |
| Внутренний диаметр катушки | 450-530 мм | ||||
| Внешний диаметр катушки | 1200 мм | ||||
| Двигатель выпрямления | 1/2(HP) | 1 (HP) | 2 (HP) | 2 (HP) | 3(HP) |
| Двигатель размотчика | 1 (HP) | 1 (HP) | 2 (HP) | 2(HP) | 3 (HP) |
| Выправляющий ролик | Диаметр 20 * 9/10 (вверх / вниз) полный привод | ||||
| Регулировка выпрямителя | 4 точки регулировки | ||||
| Скорость выпрямления | 0-15 м/мин | ||||
NC податчик:
Особенности автоподатчика:
1. Подходит для обработки листовых материалов различной толщины и длины.
2. Подходит для высокоскоростной подачи и обработки длинного материала для увеличения производительности и точности подачи.
3. Простая панель управления с цифровыми клавишами для оператора, позволяет легко установить длину загрузки материала и скорость загрузки. Длина загружаемого материала составляет от 0,1 мм до 9999,99 мм.
4. Используется пневматический зажим-разжим. Надежная конструкция с высокой степенью долговечности и безопасностью при использовании.
5. Степень ослабления может быть изменен в соответствии с требованиями заказчика (только для моделей NCR и NCF.)
Структура PLC пневматического автоматического податчика NC:
1. В качестве привода применяется серводвигатель, позволяет сократить время настройки и наладки.
2. Высокая точность обратной подачи и точности загрузки.
3. В конструкции применяется ремень ГРМ для защиты зазора между зубчатыми колесами, обеспечивает низкий износ, уровень шума; работа без смазки.
4. Двигатель установлен внутри, чтобы избежать возможных повреждений при транспортировке и погрузке.
| Model | NCF-200 | NCF-300 | NCF-400 | NCF-500 |
| Max. ширина подачи мм |
200 | 300 | 400 | 500 |
| Max. длина материала, мм |
9999.99 | 9999.99 | 9999.99 | 9999.99 |
| Толщина материала | 0.5-6.0 | 0.5-6.0 | 0.5-6.0 | 0.5-6.0 |
| Высота пресс-формы мм |
100-250 | 100-250 | 100-250 | 100-250 |
| Max. скорость подачи м/мин |
20 | 20 | 20 | 20 |
| Прижим | пневмо | пневмо | пневмо | пневмо |
| Подача |
4mm*200mm 5mm*150mm 6mm*80mm |
4mm*300mm 5mm*200mm 6mm*100mm |
4mm*400mm 5mm*200mm 6mm*100mm |
4mm*500mm 5mm*350mm 6mm*200mm |
Линия в сборе:
| JH21-25B | JH21-25 | JH21–45 | JH21-63 | JH21-80 | JH21-110 | JH21-125 | |||
| Номинальное усилие | кН | 250 | 250 | 450 | 630 | 800 | 1100 | 1250 | |
| Номинальный ход сжатия | мм | 3 | 3 | 4 | 4 | 5 | 6 | 6 | |
| Ход ползуна | мм | 60 | 80 | 100 | 120 | 140 | 160 | 160 | |
| Частота ходов | Фиксированная | мин-1 | 100 | 100 | 80 | 70 | 60 | 50 | 50 |
| Регулируемая | 80-120 | 80-120 | 70-90 | 60-80 | 50-70 | 40-60 | 40-60 | ||
| Макс. высота комплекта штампа | мм | 200 | 250 | 270 | 300 | 320 | 350 | 350 | |
| Регулировка высоты | мм | 50 | 50 | 60 | 80 | 80 | 80 | 80 | |
| Расстояние от центра ползуна до корпуса | мм | 160 | 210 | 230 | 300 | 300 | 350 | 350 | |
| Размер рабочего стола (спереди-назад х слева-направо) | мм | 300×680 | 400×700 | 440×810 | 580×900 | 580×1000 | 680×1150 | 680×1150 | |
| Размер отверстия в столе (верхний диаметр/ глубина/ нижний диаметр) | мм | 130×260 | φ170×20×φ150 | φ180×30×φ160 | φ200×40×φ180 | φ200×40×φ180 | φ260×50×φ220 | φ260×50×φ220 | |
| Толщина стола | мм | 70 | 80 | 110 | 110 | 120 | 140 | 140 | |
| Размер отверстия в станине (диаметр /спереди –назад/ слева- направо) | мм | 200×270 | 260×250 | 300×300 | 390×460 | 390×520 | 420×540 | 420×540 | |
| Размер нижней части ползуна (спереди -назад * слева – направо) | мм | 270×330 | 300×360 | 340×410 | 400×480 | 420×560 | 500×650 | 540×680 | |
| Размер пробивного отверстия (диаметр х глубина) | мм | φ40×60 | φ40×60 | φ40×60 | φ50×80 | φ50×80 | φ60×80 | φ60×80 | |
| Расстояние между колоннами | мм | 448 | 450 | 550 | 560 | 640 | 760 | 760 | |
| Мощность основного мотора | кВт | 3 | 3 | 5.5 | 5.5 | 7.5 | 11 | 11 | |
| Габариты (Г* Ш* В) | мм | 1150×1050×2050 | 1300×1050×2050 | 1390×1200×2400 | 1580×1210×2520 | 1640×1280×2700 | 1850×1450×3060 | 1850×1490×3060 | |
| Вес нетто | кг | 2200 | 2600 | 3450 | 5400 | 7000 | 9340 | 9900 | |
| JH21-160B | JH21-200 | JH21-200B | JH21-250 | JH21-250B | JH21-315 | JH21-315B | |||
| Номинальное усилие | кН | 1600 | 2000 | 2000 | 2500 | 2500 | 3150 | 3150 | |
| Номинальный ход сжатия | мм | 6 | 6 | 6 | 8 | 8 | 8 | 8 | |
| Ход ползуна | мм | 160 | 180 | 200 | 200 | 250 | 200 | 250 | |
| Частота ходов | Фиксированная | мин-1 | 40 | 35 | 35 | 30 | 30 | 30 | 30 |
| Регулируемая | 35-50 | 30-40 | 30-40 | 25-35 | 25-35 | 25-35 | 25-35 | ||
| Макс. высота комплекта штампа | мм | 350 | 390 | 450 | 430 | 500 | 430 | 550 | |
| Регулировка высоты | мм | 110 | 110 | 110 | 120 | 120 | 120 | 120 | |
| Расстояние от центра ползуна до корпуса | мм | 380 | 390 | 390 | 420 | 420 | 420 | 460 | |
| Размер рабочего стола (спереди-назад х слева-направо) | мм | 740×1300 | 760×1400 | 760×1400 | 800×1400 | 800×1400 | 800×1400 | 880×1600 | |
| Размер отверстия в столе (верхний диаметр/ глубина/ нижний диаметр) | мм | φ300×50×φ260 | φ300×50×φ260 | φ300×50×φ260 | φ320×50×φ280 | φ320×50×φ280 | φ320×50×φ280 | φ320×50×φ280 | |
| Размер отверстия в станине (диаметр /спереди –назад/ слева- направо) | мм | 150 | 160 | 160 | 170 | 170 | 170 | 200 | |
| Размер нижней части ползуна (спереди -назад * слева – направо) | мм | φ470 | φ470 | φ470 | 370×570 | 370×570 | 440×580 | 440×580 | |
| Размер пробивного отверстия (диаметр х глубина) | мм | 580×770 | 600×800 | 600×800 | 650×850 | 650×850 | 650×850 | 700×950 | |
| Расстояние между колоннами | мм | φ65×85 | φ65×90 | φ65×90 | φ70×90 | φ70×90 | φ70×90 | φ70×90 | |
| Мощность основного мотора | мм | 850 | 870 | 870 | 960 | 960 | 920 | 920 | |
| Габариты (Г* Ш* В) | кВт | 15 | 18.5 | 18.5 | 22 | 22 | 30 | 30 | |
| Вес нетто | мм | 2280×1550×3240 | 2500×1580×3320 | 2500×1580×3420 | 2730×1640×3550 | 2770×1700×4060 | 2770×1650×3550 | 2850×1700×4450 | |
| Размер отверстия в станине (диаметр /спереди –назад/ слева- направо) | кг | 14500 | 17000 | 17350 | 23500 | 24500 | 25000 | 28000 | |
| JH21-400 | JH21-400B | |||
| Номинальное усилие | кН | 4000 | 4000 | |
| Номинальный ход сжатия | мм | 10 | 10 | |
| Ход ползуна | мм | 200 | 250 | |
| Частота ходов | Фиксированная | мин-1 | 25 | 25 |
| Регулируемая | 20-30 | 20-30 | ||
| Макс. высота комплекта штампа | мм | 430 | 550 | |
| Регулировка высоты | мм | 120 | 120 | |
| Расстояние от центра ползуна до корпуса | мм | 420 | 490 | |
| Размер рабочего стола (спереди-назад х слева-направо) | мм | 760×1400 | 940×1800 | |
| Размер отверстия в столе (верхний диаметр/ глубина/ нижний диаметр) | мм | φ320×50×φ280 | φ320×50×φ280 | |
| Размер отверстия в станине (диаметр /спереди –назад/ слева- направо) | мм | 180 | 200 | |
| Размер нижней части ползуна (спереди -назад * слева – направо) | мм | 440×580 | 440×580 | |
| Размер пробивного отверстия (диаметр х глубина) | мм | 690×900 | 720×1000 | |
| Расстояние между колоннами | мм | φ70×90 | φ70×90 | |
| Мощность основного мотора | мм | 960 | 960 | |
| Габариты (Г* Ш* В) | кВт | 37 | 37 | |
| Вес нетто | мм | 2830×1680×3890 | 3100×1900×4600 | |
| Размер отверстия в станине (диаметр /спереди –назад/ слева- направо) | кг | 29500 | 34000 | |
