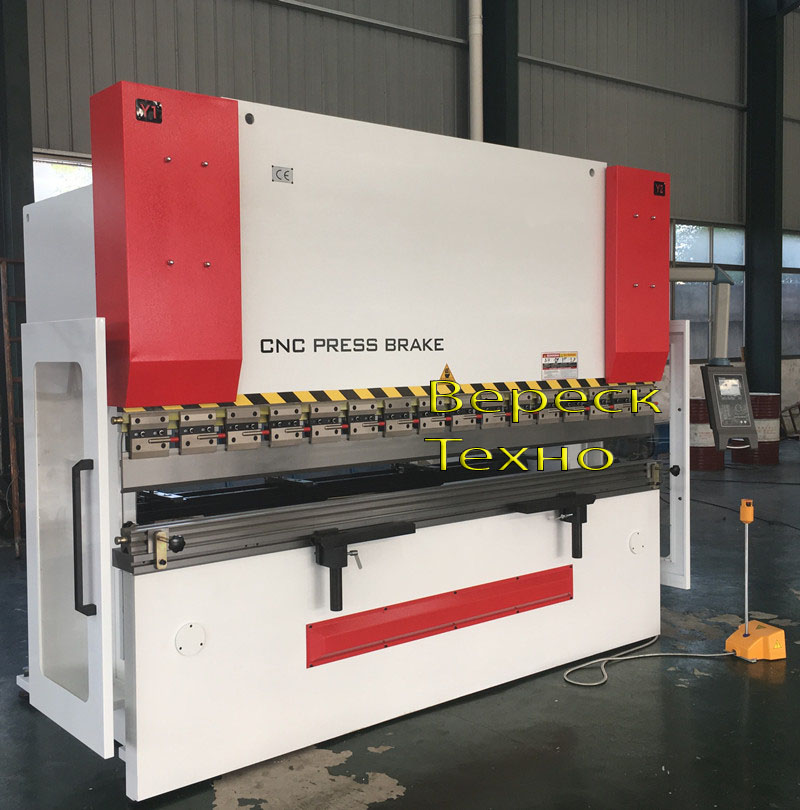

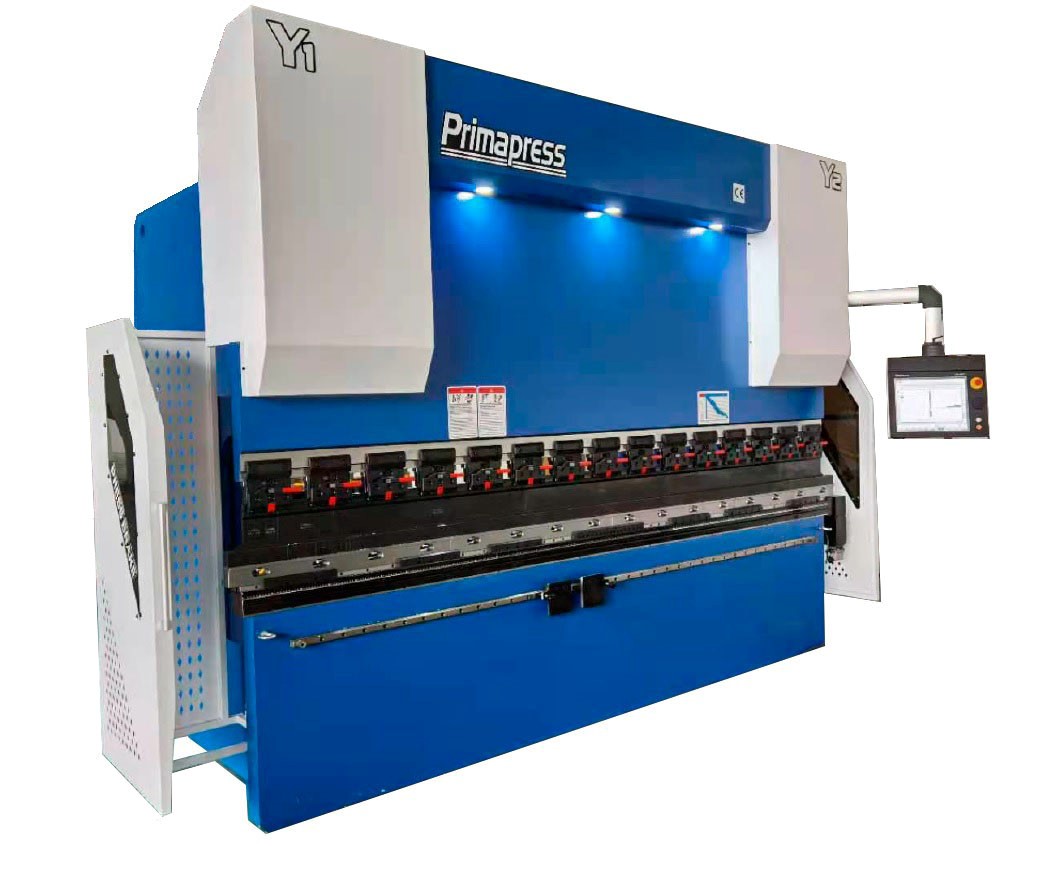

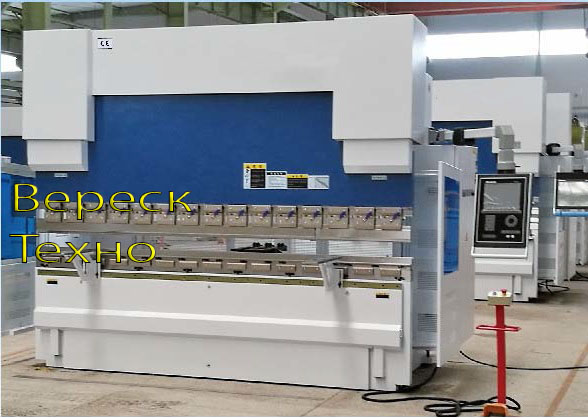

Листогибочный пресс с ЧПУ WE67K-125х3200


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7 (495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Листогибочные прессы прямого действия серии WE67K-125х3200 c ЧПУ используют для изгибания листовых заготовок. Отличительной особенностью станков этого типа является наличие системы гидравлической компенсации прогиба (бомбирование).

Конструкция рамы - сварная, проходит термо отпуск для снятия сварочных напряжений в конструкции, а также надежная гидравлика обеспечивают высокую производительность при производстве изделий.

Синхронизация работы двух гидроцилиндров реализовано механической траверсой между ними. Привод, обеспечивающий перемещение задних упоров электромеханический, управление с пульта (контроллера) на лицевой стороне листогиба.  Данный тип прессов прост в управления и настройке, за счёт применения многоручьевых матриц и различных пуансонов обеспечивают высокую универсальность применения в различных типах производств (мебель, металлоконструкции, электрошкафы, двери и т.д.).

Принцип действия: под давлением рабочей жидкости, являющейся носителем энергии (рабочим телом), плунжеры выталкивается из гидравлических цилиндров, расположенных по обеим сторонам, перемещают подвижную поперечину с размещённым на ней пуансоном и после касания с  заготовкой, расположенной на столе, пластически изгибает ее. Станки такого типа оснащаются различными системами управления от простых контроллеров до современных систем ЧПУ, позволяющих проводить много осевую обработку и 3D моделирование.

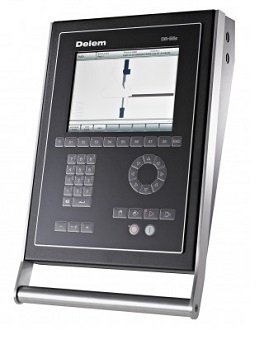

Система ЧПУ Delem 52S:

Компактный контроллер Delem DA-52 - комплексная система ЧПУ для обычных и синхронизированных листогибочных прессов. Панель управления с возможностью контроля до 4 осей. Удобный пользовательский интерфейс и навигация с помощью «горячих клавиш» для прямого доступа к программам в памяти.

Все общие параметры изгиба расположены на одной странице. Для дополнительных настроек можно выбрать более подробный список параметров. Угол программирования Y-оси, компенсация прогиба и контроль давления являются стандартными в этой системе.

USB-интерфейс для резервного копирования программ продуктов и таблицы инструментов, и подключения периферийных устройств.

Пуансон и матрица, компенсация изгибающего давления и деформаций рабочего стола, автоматический расчет изгибающего усилия нижней части, функция корректировки угла, независимая установка параметров материала, сохранение настроек в автономном режиме.

  • Быстрое одностраничное программирование.
  • Клавиши навигации.
  • 6'' цветной TFT дисплей.
  • Память на 500 программ и 30 комплектов инструмента.
  • До 4 контролируемых осей (Y1, Y2, и 2 вспомогательные оси).
  • Компенсация прогиба.

Контроль осей:

Опционально возможно установка систем ЧПУ с возможностью контроля большего количества осей:

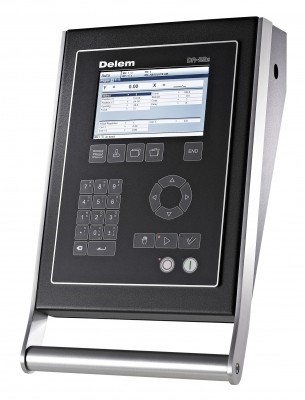

Система ЧПУ DELEM DA-53T
Современная система сенсорного управления ЧПУ синхронными прессами – компактный контроллер DA-53T. Управление 4 осями. Может иметь как встраиваемое, так и автономное исполнение.

10,1-дюймовый цветной TFT дисплей с высокой разрешающей способностью и технологией multitouch промышленного класса.
Графический интерфейс пользователя Delem обеспечивает быстрое и простое программирование, сенсорное управление и удобную навигацию.
Быстрая, простая настройка станка и выполнение тестовых изгибов.

(Опционально возможна установка более производительных систем ЧПУ DA-58T, DA-66T, DA-69T)

Контроллер DA-58T представляет собой современное комплексное решение для графического управления синхронными прессами.

Простое программирование, графический интерфейс пользователя Delem, сенсорный экран, автоматическое вычисление позиции осей, автоматическое определение последовательности изгиба и обнаружение конфликтов. Режим производства DA-58T помогает оператору графически имитировать процесс изгиба материала, направляя его во время работы.
15-дюймовый цветной TFT дисплей с высокой разрешающей способностью и технологией multitouch промышленного класса.

Графический интерфейс пользователя Delem обеспечивает быстрое и простое программирование, сенсорное управление и удобную навигацию.

Программы генерируются одним нажатием. Быстрая, простая настройка станка и выполнение тестовых изгибов

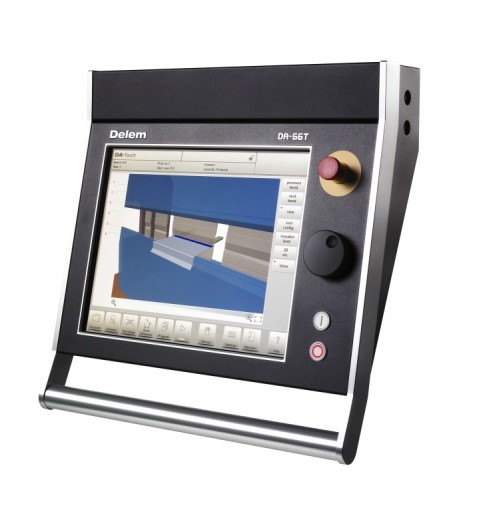

Система ЧПУ ЧПУ Delem 66T

Сенсорный экран дает доступ к проверенному временем пользовательскому интерфейсу Delem и позволяет производить прямую навигацию между программированием и производством.
Функции непосредственно находятся именно там где вы в них нуждаетесь, предлагая оптимизированную эргономику всего приложения.

Delem 66T предлагает 2D программирование, которое включает в себя автоматическое вычисление последовательности изгиба и обнаружение ошибок.

Полная 3D установка с инструментальным магазином большой емкости показывает истинную картину о возможностях продукта и обработки.
Высокоэффективные алгоритмы управления оптимизируют циклы работы и минимизируют время настройки.

Все это позволяет легче использовать листогибочный пресс с большей эффективностью чем когда-либо.


Особенности ЧПУ Delem 66T

  • 2D графический сенсорный экран в режим программирования
  • 3D визуализация в моделировании и производстве
  • 17" TFT цветной экран высокого разрешения
  • Полный комплект приложений для Windows
  • Delem Modusys совместимость (модуль масштабируемости и адаптивности)
  • USB, интерфейс периферийных устройств
  • Специальное приложение поддержки пользователей с контролем многозадачной среды
  • Датчик изгиба и интерфейс коррекции

Спецификация ЧПУ Delem 66T

  • Цветной ЖК-дисплей
  • 17" TFT, высокой яркости
  • 1280 x 1024 пикселей, 16-битный цвет
  • Полный контроль сенсорным экраном (IR-Touch)
  • Объем памяти 1 Гб
  • Память продуктов и инструментов 256 Mb
  • 3D-ускорение графики
  • Стандартная Windows ® сеть
  • 2-я HSB Modusys шина
  • Аварийный выключатель
  • Встроенная OEM-панель
  • USB флэш-накопитель

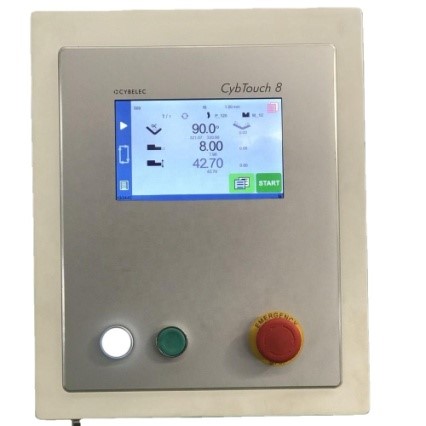

Система ЧПУ Cybelec Cybtouch 8 CT8/ Система ЧПУ Cybelec Cybtouch 12 CT12

Производительные системы ЧПУ с тачскрином и поддержкой русского языка. Базовый контроль осей 2+1, опционально возможно расширение количества управляемых осей.
Более подробную информацию можно получить связавшись со специалистами нашей компании.

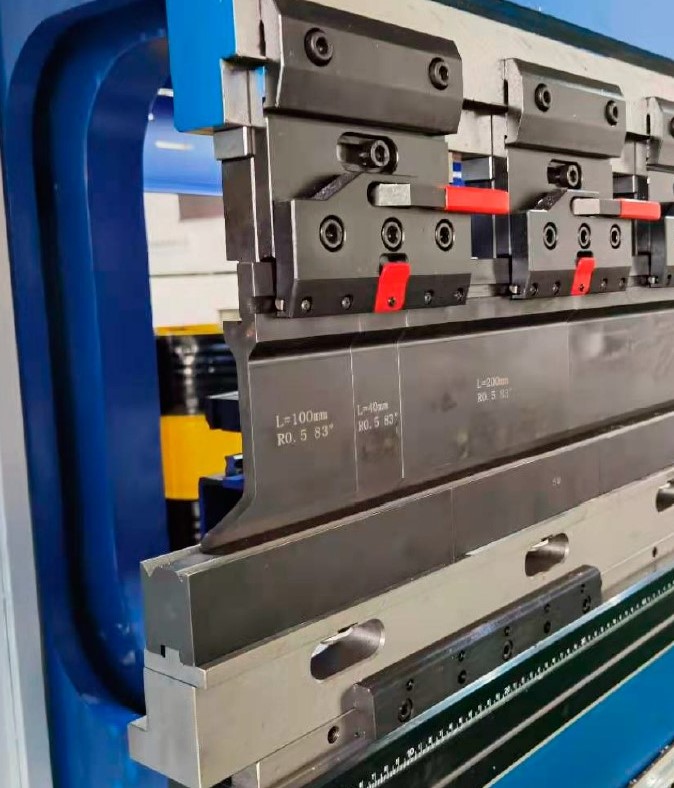

Система крепления инструмента.

Крепление пуансона - Amada Promecam

Комплект матриц устанавливается  в зависимости от требований Заказчика

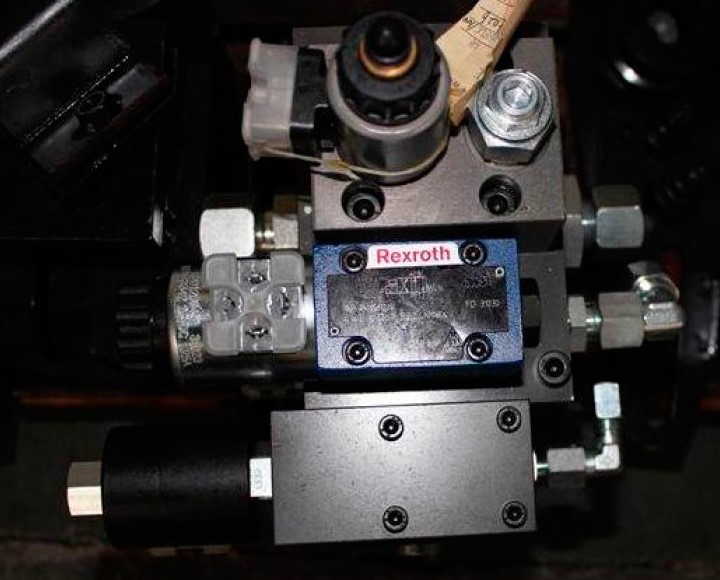

Применяется  гидравлическая система USA Sunny или Bosch Rexroth, (Германия)

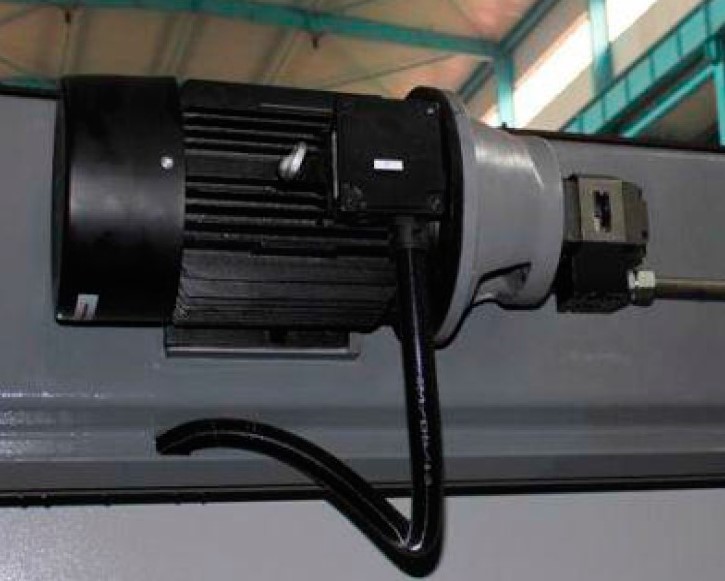

Главный электродвигатель, Siemens (Германия)

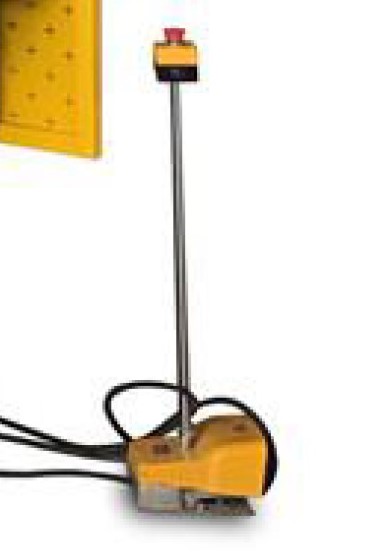

Ножная педаль управления

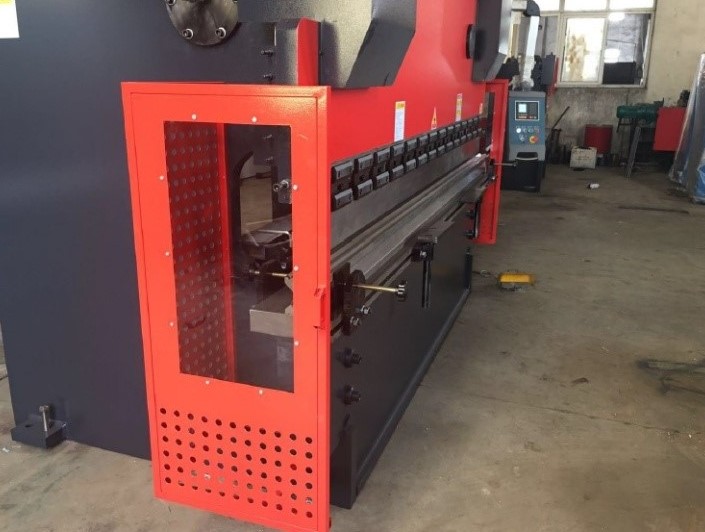

Боковые защитные ограждения

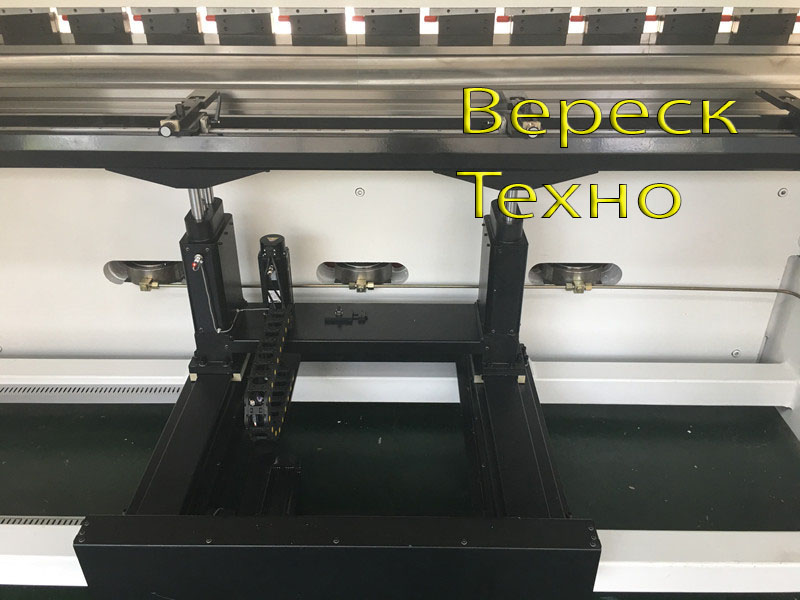

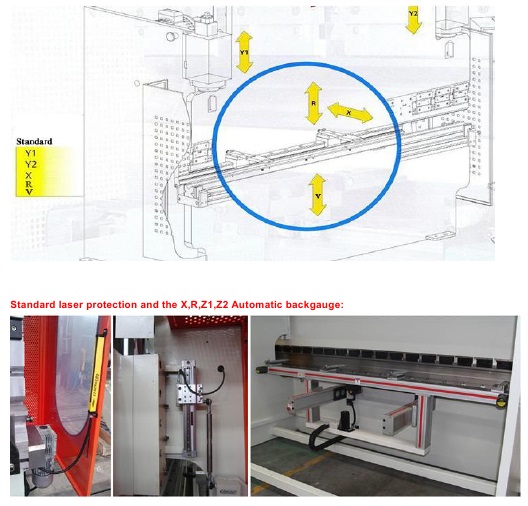

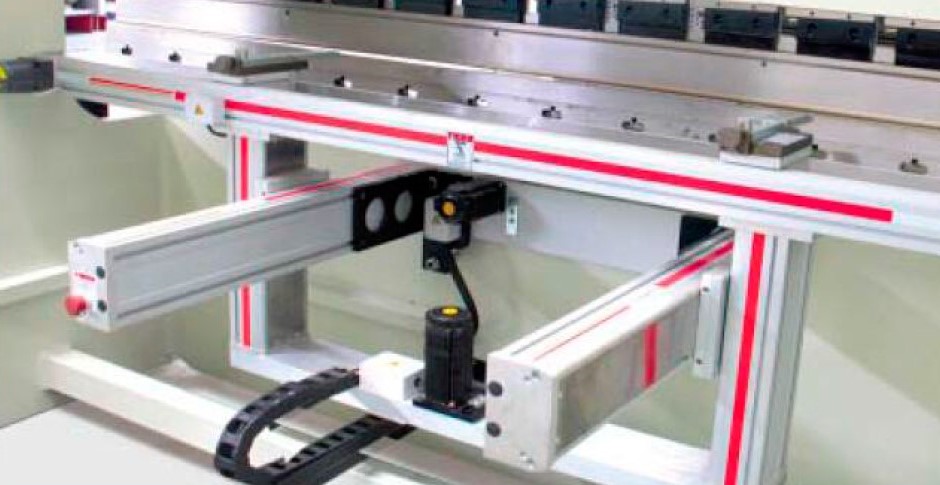

Ход задних упоров. Самая передовая электрогидравлическая синхронизирующая система сервоуправления с замкнутым контуром.  Подходит для получения изделий, с большим количеством сгибаемых углов и высокой точностью.

Перемещение оси X осуществляется за счёт ШВП, линейных направляющих и серводвигателя.

Задние упоры обладают высокой прочностью и точностью перемещений.

В базовой комплектации станок укомплектован двумя упорами. Опционально возможно увеличение их количества

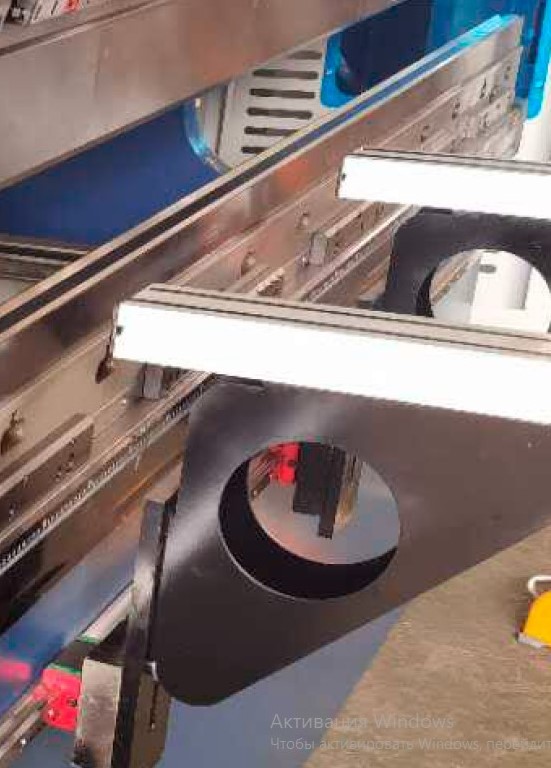

Передние поддерживающие опоры. В базовой комплектации станок укомплектован двумя упорами. Опционально возможно увеличение их количества
Компенсация прогиба стола (бомбирование) – элекромеханическая. Опционально возможна установка гидравлической компенсации прогиба

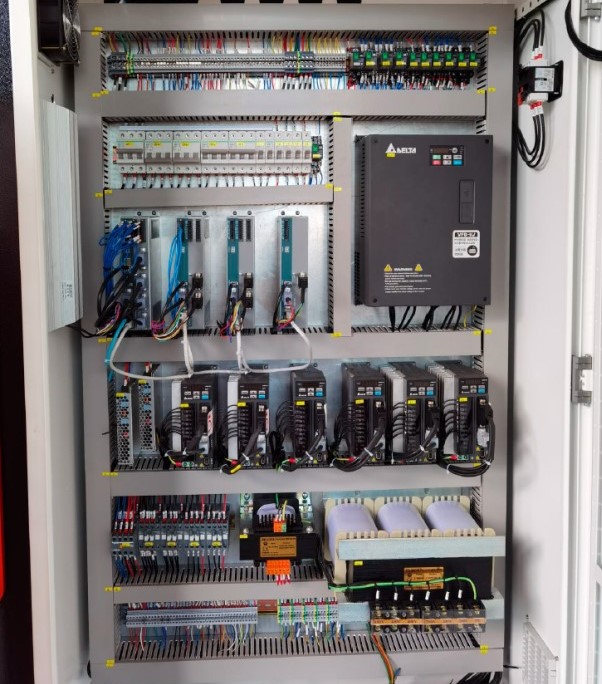

Применяются электрокомпоненты мировых брендов (Schneider)
Модель Усилие гибки, КН Длина стола, мм Расстояние между стойками, мм Глубина зева, мм Рабочий ход, мм Количество ходов, мин Высота раскрытия, мм Мощность эл. Двигателя, кВт Габаритные размеры, мм
WE67K-125х3200 1250 3200 2510 320 140 ≥8 395 7,5 3450х1740х2450
