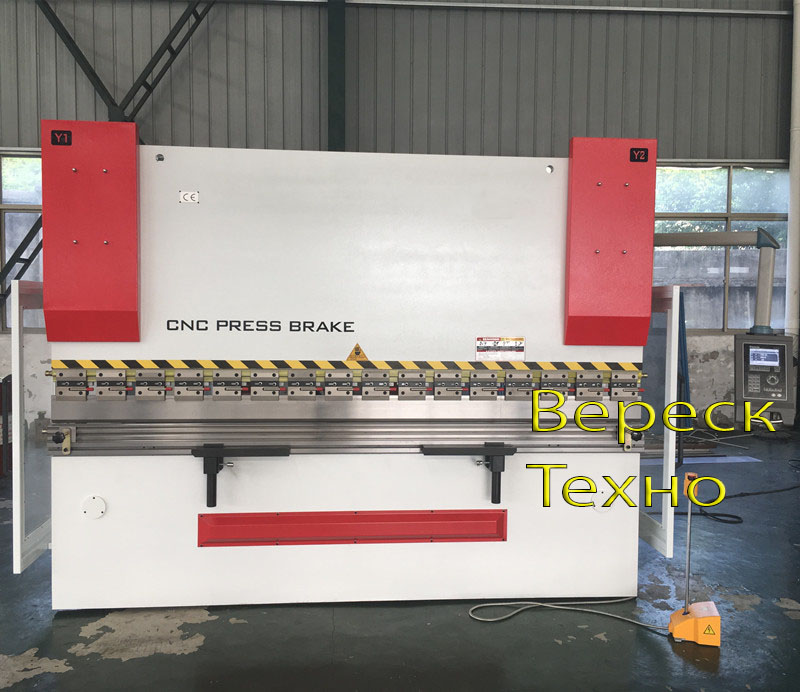

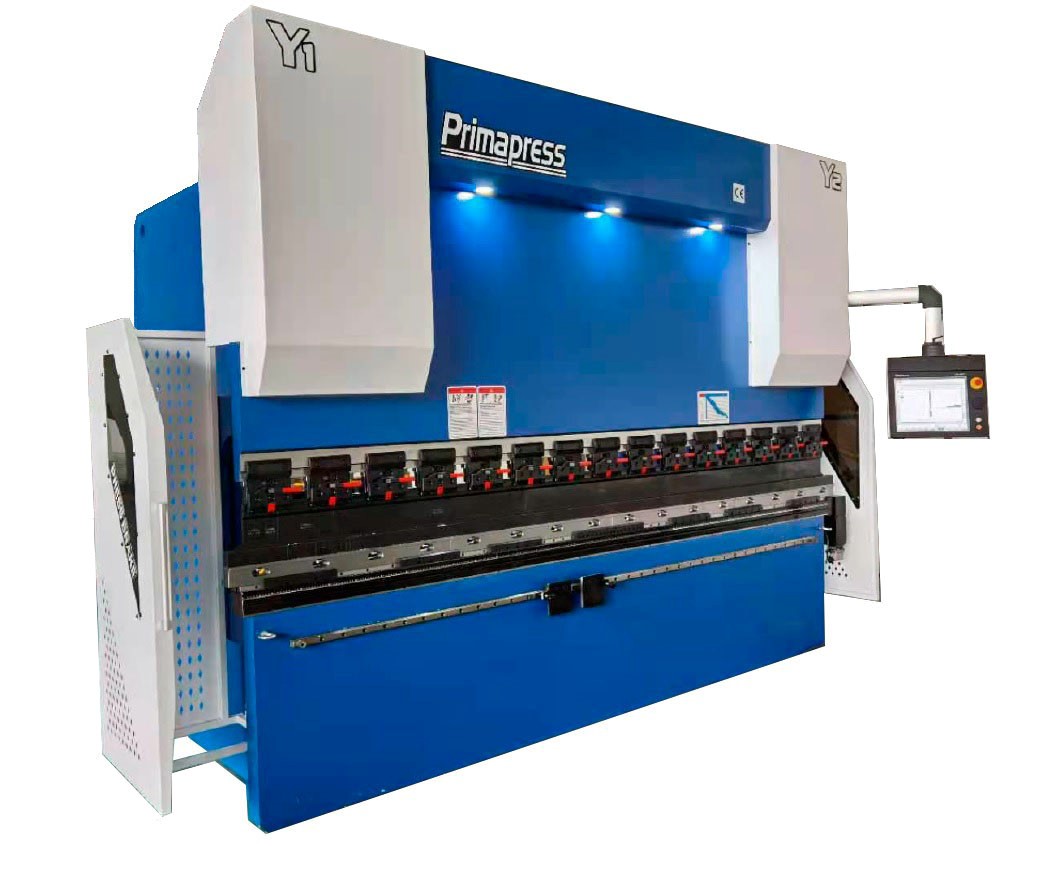

Листогибочные прессы прямого действия серии WE67K-160х3200 c ЧПУ используют для изгибания листовых заготовок. Отличительной особенностью станков этого типа является наличие системы гидравлической компенсации прогиба (бомбирование).
Конструкция рамы - сварная, проходит термо отпуск для снятия сварочных напряжений в конструкции, а также надежная гидравлика обеспечивают высокую производительность при производстве изделий.
Синхронизация работы двух гидроцилиндров реализовано механической траверсой между ними. Привод, обеспечивающий перемещение задних упоров электромеханический, управление с пульта (контроллера) на лицевой стороне листогиба. Данный тип прессов прост в управления и настройке, за счёт применения многоручьевых матриц и различных пуансонов обеспечивают высокую универсальность применения в различных типах производств (мебель, металлоконструкции, электрошкафы, двери и т.д.).
Принцип действия: под давлением рабочей жидкости, являющейся носителем энергии (рабочим телом), плунжеры выталкивается из гидравлических цилиндров, расположенных по обеим сторонам, перемещают подвижную поперечину с размещённым на ней пуансоном и после касания с заготовкой, расположенной на столе, пластически изгибает ее. Станки такого типа оснащаются различными системами управления от простых контроллеров до современных систем ЧПУ, позволяющих проводить много осевую обработку и 3D моделирование.
Система ЧПУ Delem 52S:
Компактный контроллер Delem DA-52 - комплексная система ЧПУ для обычных и синхронизированных листогибочных прессов. Панель управления с возможностью контроля до 4 осей. Удобный пользовательский интерфейс и навигация с помощью «горячих клавиш» для прямого доступа к программам в памяти.
Все общие параметры изгиба расположены на одной странице. Для дополнительных настроек можно выбрать более подробный список параметров. Угол программирования Y-оси, компенсация прогиба и контроль давления являются стандартными в этой системе.
USB-интерфейс для резервного копирования программ продуктов и таблицы инструментов, и подключения периферийных устройств.
Пуансон и матрица, компенсация изгибающего давления и деформаций рабочего стола, автоматический расчет изгибающего усилия нижней части, функция корректировки угла, независимая установка параметров материала, сохранение настроек в автономном режиме.
- Быстрое одностраничное программирование.
- Клавиши навигации.
- 6'' цветной TFT дисплей.
- Память на 500 программ и 30 комплектов инструмента.
- До 4 контролируемых осей (Y1, Y2, и 2 вспомогательные оси).
- Компенсация прогиба.
Контроль осей:
Опционально возможно установка систем ЧПУ с возможностью контроля большего количества осей:
 |
Система ЧПУ DELEM DA-53T 10,1-дюймовый цветной TFT дисплей с высокой разрешающей способностью и технологией multitouch промышленного класса. (Опционально возможна установка более производительных систем ЧПУ DA-58T, DA-66T, DA-69T) |
 |
Контроллер DA-58T представляет собой современное комплексное решение для графического управления синхронными прессами. Простое программирование, графический интерфейс пользователя Delem, сенсорный экран, автоматическое вычисление позиции осей, автоматическое определение последовательности изгиба и обнаружение конфликтов. Режим производства DA-58T помогает оператору графически имитировать процесс изгиба материала, направляя его во время работы. Графический интерфейс пользователя Delem обеспечивает быстрое и простое программирование, сенсорное управление и удобную навигацию. Программы генерируются одним нажатием. Быстрая, простая настройка станка и выполнение тестовых изгибов |
 |
Система ЧПУ ЧПУ Delem 66T Сенсорный экран дает доступ к проверенному временем пользовательскому интерфейсу Delem и позволяет производить прямую навигацию между программированием и производством. Delem 66T предлагает 2D программирование, которое включает в себя автоматическое вычисление последовательности изгиба и обнаружение ошибок. Полная 3D установка с инструментальным магазином большой емкости показывает истинную картину о возможностях продукта и обработки. Все это позволяет легче использовать листогибочный пресс с большей эффективностью чем когда-либо.
Спецификация ЧПУ Delem 66T
|
  |
Система ЧПУ Cybelec Cybtouch 8 CT8/ Система ЧПУ Cybelec Cybtouch 12 CT12 Производительные системы ЧПУ с тачскрином и поддержкой русского языка. Базовый контроль осей 2+1, опционально возможно расширение количества управляемых осей. |
 |
Система крепления инструмента. Крепление пуансона - Amada Promecam Комплект матриц устанавливается в зависимости от требований Заказчика |
 |
Применяется гидравлическая система USA Sunny или Bosch Rexroth, (Германия) |
 |
Главный электродвигатель, Siemens (Германия) |
 |
Ножная педаль управления |
 |
Боковые защитные ограждения |
 |

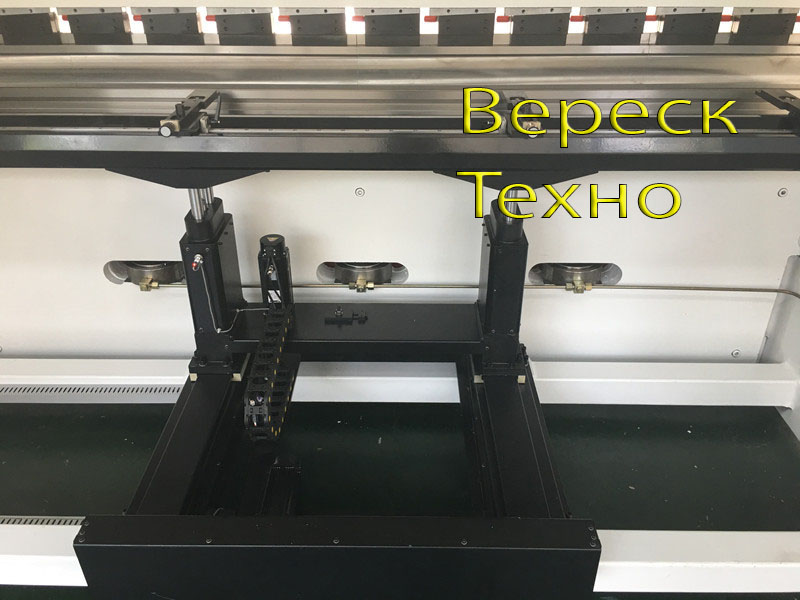

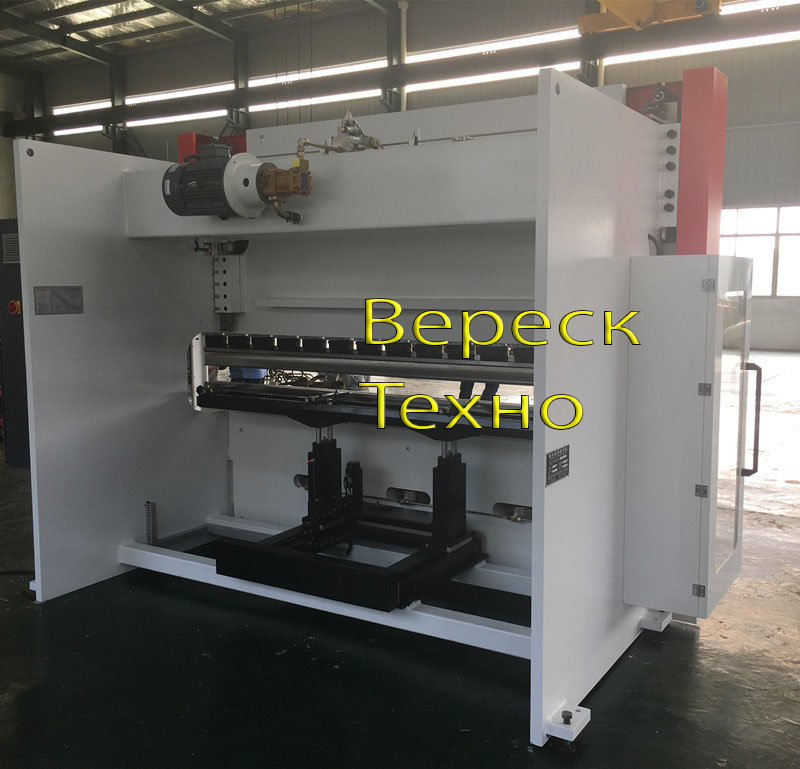

Ход задних упоров. Самая передовая электрогидравлическая синхронизирующая система сервоуправления с замкнутым контуром. Подходит для получения изделий, с большим количеством сгибаемых углов и высокой точностью. Перемещение оси X осуществляется за счёт ШВП, линейных направляющих и серводвигателя. Задние упоры обладают высокой прочностью и точностью перемещений. |
 |
В базовой комплектации станок укомплектован двумя упорами. Опционально возможно увеличение их количества |
 |
Передние поддерживающие опоры. В базовой комплектации станок укомплектован двумя упорами. Опционально возможно увеличение их количества |
 |
Компенсация прогиба стола (бомбирование) – элекромеханическая. Опционально возможна установка гидравлической компенсации прогиба |
 |
Применяются электрокомпоненты мировых брендов (Schneider) |
| Модель | Усилие гибки, КН | Длина стола, мм | Расстояние между стойками, мм | Глубина зева, мм | Рабочий ход, мм | Количество ходов, мин | Высота раскрытия, мм | Мощность эл. Двигателя, кВт | Габаритные размеры, мм |
| WE67K-160х3200 | 1600 | 3200 | 2540 | 330 | 200 | ≥6 | 457 | 11 | 3280х1930х2800 |
