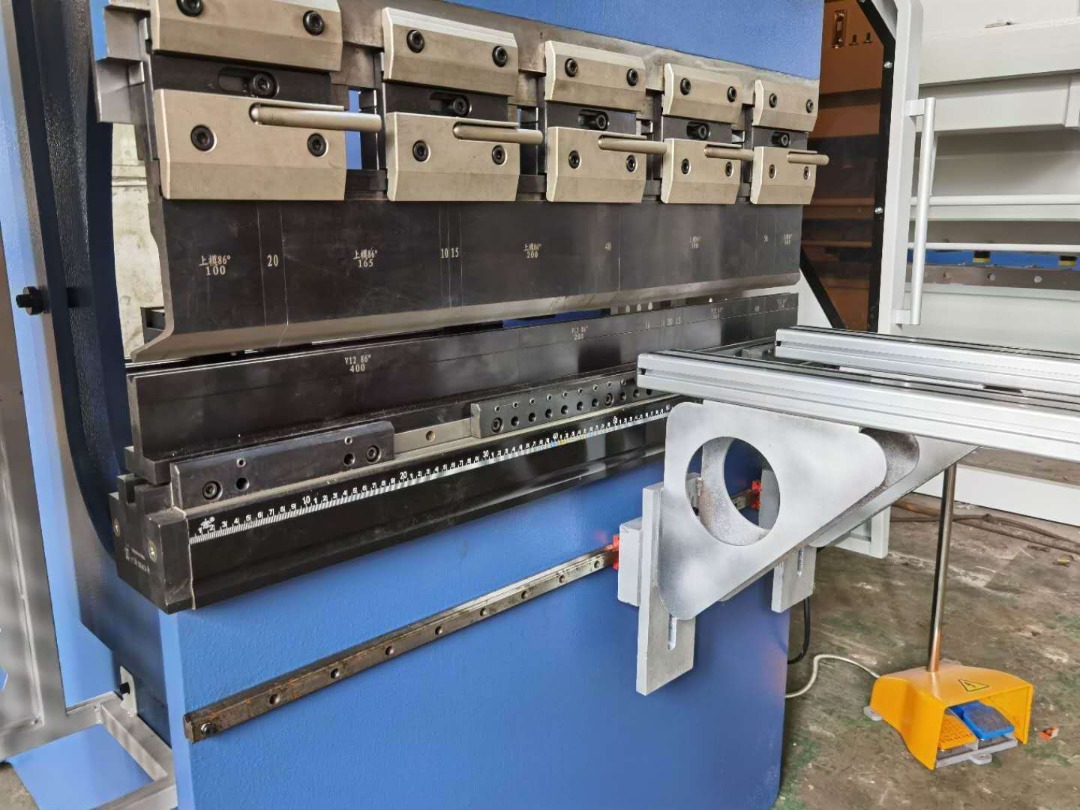

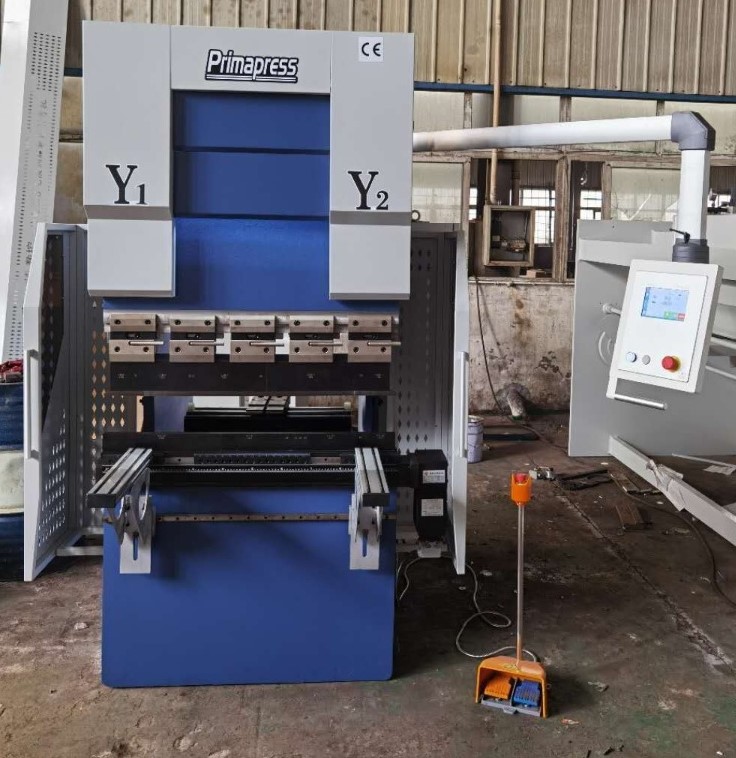

Листогибочный пресс с ЧПУ WE67K-40х1000


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7(495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Листогибочные прессы прямого действия серии WE67K 40х1000 c ЧПУ используют для изгибания листовых заготовок. Отличительной особенностью станков этого типа является наличие системы компенсации прогиба (бомбирование).

Конструкция рамы - сварная, проходит термо отпуск для снятия сварочных напряжений в конструкции, а также надежная гидравлика обеспечивают высокую производительность при производстве изделий.

Синхронизация работы двух гидроцилиндров реализовано механической траверсой между ними.

Привод, обеспечивающий перемещение задних упоров электромеханический, управление с пульта (контроллера) на лицевой стороне листогиба.
Данный тип прессов прост в управления и настройке, за счёт применения многоручьевых матриц и различных пуансонов обеспечивают высокую универсальность применения в различных типах производств (мебель, металлоконструкции, электрошкафы, двери и т.д.).

Принцип действия: под давлением рабочей жидкости, являющейся носителем энергии (рабочим телом), плунжеры выталкивается из гидравлических цилиндров,
расположенных по обеим сторонам, перемещают подвижную поперечину с размещённым на ней пуансоном и после касания с  заготовкой, расположенной на столе, пластически изгибает ее. Станки такого типа оснащаются различными системами управления от простых контроллеров до современных систем ЧПУ, позволяющих проводить много осевую обработку и 3D моделирование.

Система ЧПУ Cybelec Cybtouch 8 CT8:

Сенсорный экран 7 ”цветной графический ЭЛТ-экран, 800x480 пикселей со светодиодной подсветкой.
Работа памяти SRAM /SDRAM (синхронное динамическое ОЗУ)
Системная память 2 Гб Micro SD карта с обновлением прошивки через RFlink.
Связь Cybelec RFlink (радиочастотная связь).
Usb-порт (только для карты памяти).
Порт RS232 (связь с ПЛК безопасности).
Оси X
Ось R (опционально)
• ± 10VDC
Управление приводами и двигателями переменного/постоянного тока.
• 0-10 В постоянного тока
Преобразователь частоты для асинхронных двигателей переменного тока.
• SP-SN-HS
2 скорости режим.
• SP-SN 0-10 В постоянного тока
2 с настаиваемой скоростью.
Блоки Преобразование дюймов/мм.
Блоки питания • Числового программного управления:
Стабилизированный + 24VDC -15% / + 20% 30W
• Цифровые входы/выходы:
Стабилизированный + 24VDC -15% / + 20%
Входные сигналы шифратора 3 (+ 1) кодеры 5 в постоянного тока или 12 В постоянного тока * или 24 В постоянного тока * (* = внешняя мощность
Поставки). Дополнительные сигналы не требуются, но
Рекомендуется
Блоки питания для кодеры 5 в постоянного тока поставляется CybTouch. Макс. 250 мА для каждого кодировщика.
Цифровые входы 8 optocoupled.
Аналоговые входные сигналы 2 0-10 В постоянного тока.
Цифровые выходы 13 оптосоединенные и защита от короткого замыкания.
12x24 В DC источник режим, Макс. 0,5 A.
1 х 24 В постоянного тока вспомогательный выход, Макс. 0,5 A, не защищены.
Аналоговый выход 6 ± 10 В постоянного тока, Y1-Y2-X-R, давление и коронка.
Сопротивление <100 Ω, защита от короткого замыкания.
Нагрузка ≥ 2 кОм (макс. 15 мА).
Опорное напряжение Сопротивление 10 В постоянного тока <100 Ом, защита от короткого замыкания.
Нагрузка ≥ 2 кОм (макс. 15 мА).
Условия эксплуатации Мин. 5 ° Цельсия, макс. 45 ° Цельсия.
Относительная влажность от 10 до 85% без конденсации.
Директив ЕС IEC61131-2.
Доступные Языки Английский, французский, немецкий, итальянский, нидерландский, испанский, португальский,
Португальский, чешский, турецкий, русский, Україна, польский, pусский, Суоми
Листогибочный пресс
WE67K 40x1000
Параметры Дополнительная информация
1 Номинальное усилие 400 кН
2 Длина гибки 1000 мм
3 Расстояние между стойками 350 мм
4 Зев 230 мм
5 Ход 320 мм
6 Высота раскрытия 380 мм
7 точность позиционирования оси X,Y : ±0.02 мм
8 Скорость подвода 120 мм/с
Настраиваются в ЧПУ CT8 (2+1)
9 Скорость гибки 60 мм/с
10 Скорость обратного хода 120 мм/с
11 Управляемые оси X,Y, V(компенсация прогиба) При использовании системы ЧПУ
12 Габаритные размеры 1300x1200x1610
13 Параметры подключения 380В/50Гц/3фазы
14 Потребляемая мощность 5.5 кВт
