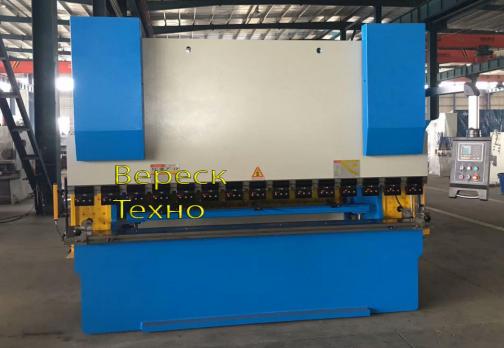

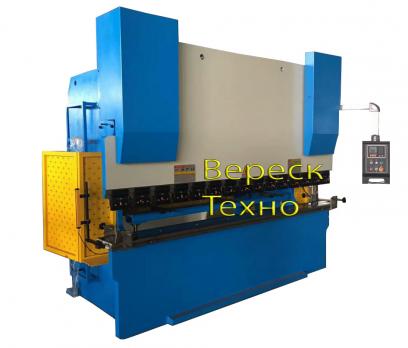

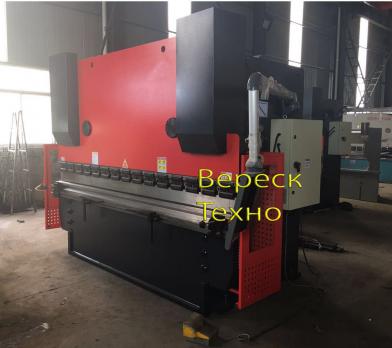

Листогибочный гидравлический пресс WC67Y 100х2500


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7(495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Листогибочный гидравлический пресс WC67Y 100х2500 используют для изгибания листовых заготовок.

Конструкция рамы - сварная, проходит термо отпуск для снятия сварочных напряжений в конструкции, а также надежная гидравлика обеспечивают высокую производительность при производстве изделий.
Синхронизация работы двух гидроцилиндров реализовано механической траверсой между ними.
Привод, обеспечивающий перемещение задних упоров электромеханический, управление с пульта (контроллера) на лицевой стороне листогиба.

Данный тип прессов прост в управления и настройке, за счёт применения многоручьевых матриц и различных пуансонов обеспечивают высокую универсальность применения в различных типах производств (мебель, металлоконструкции, электрошкафы, двери и т.д.).

Принцип действия: под давлением рабочей жидкости, являющейся носителем энергии (рабочим телом), плунжеры выталкивается из гидравлических цилиндров, расположенных по обеим сторонам, перемещают подвижную поперечину с размещённым на ней пуансоном и после касания с заготовкой, расположенной на столе, пластически изгибает ее. Станки такого типа оснащаются различными системами управления от простых контроллеров до современных систем ЧПУ, позволяющих проводить много осевую обработку и 3D моделирование.

В базовой комплектации листогибочный гидравлический пресс комплектуется контроллером Е21:

  • Система контроля блокировки заднего упора
  • Система контроля сервоприводов и частотного преобразователя
  • Автоматическое позиционирование
  • Счетчик подсчета операций
  • Настройка времени выдержки
  • Энергонезависимая память на 40 программ (25 шагов в программе)
  • Быстрый возврат к исходным параметрам
  • Язык: Английский

Также гидравлический пресс можно укомплектовать контроллером Е22 без изменения стоимости станка.

Описание контроллера Е22:

  • Программирование угла гиба в градусах;
  • Управление осями с точностью 0,1 мм;
  • Библиотека инструментальной оснастки;
  • Память 30 программ: в каждой программе до 15 рабочих шагов;
  • Возможность корректировки угла гибки;
  • Работа в метрической и дюймовой системах.
  • Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.



Опционально возможно оснащение контроллером Estun E300

Контроллер E300 имеет простой и интуитивно понятный интерфейс. Интерфейс обладает следующими особенностями:

  • Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось V;
  • E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB
  • Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
  • Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;
  • Опционально гидравлическое или механическое управление для оси V;
  • Программирование абсолютного значения или угла;
  • Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию;
  • Редактируйте программу на одной странице, чтобы повысить эффективность работы;
  • Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени;
  • Зазор можно регулировать для повышения эффективности работы;
  • Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора;
  • Автоматическая регулировка нулевого положения оси R;
  • Двустороннее позиционирование и одностороннее позиционирование;
  • Обучение или поиск контрольной точки;

Дополнительная опции:

Бомбирование ручное – обеспечивает корректировки формы поверхности рабочего стола для получения лучшего результата при гибке изделий большой длины.

Модель Усилие гибки, КН Длина стола, мм Расстояние между стойками, мм Глубина зева, мм Рабочий ход, мм Количество ходов, мин Высота раскрытия, мм Мощность эл. Двигателя, кВт Габаритные размеры, мм
WC67Y 100х2500 1000 2500 2050 320 140 ≥8 395 7,5 2600х1800х2540
