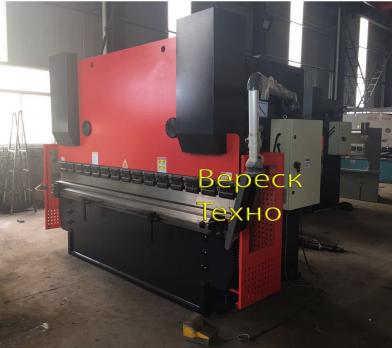

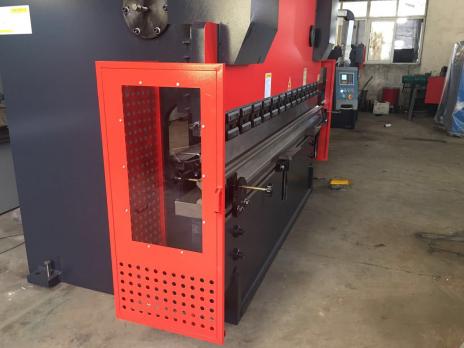

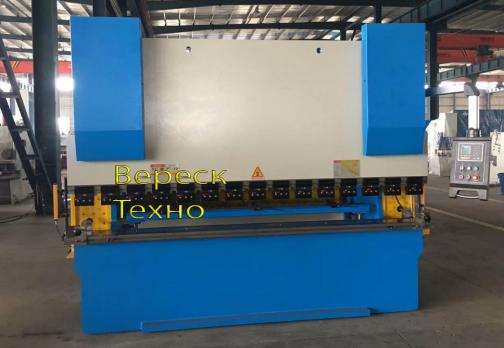

Листогибочный гидравлический пресс WC67Y/K 80х2500

Листогибочный пресс прямого действия WC67Y/K 80х2500 используют для изгибания листовых заготовок.

Конструкция рамы - сварная, проходит термо отпуск для снятия сварочных напряжений в конструкции, а также надежная гидравлика обеспечивают высокую производительность при производстве изделий.
Синхронизация работы двух гидроцилиндров реализовано механической траверсой между ними.
Привод, обеспечивающий перемещение задних упоров электромеханический, управление с пульта (контроллера) на лицевой стороне листогиба.

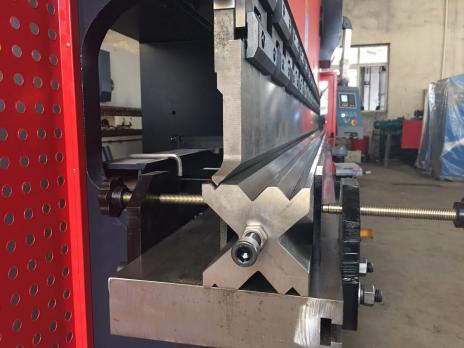

Данный тип прессов прост в управления и настройке, за счёт применения многоручьевых матриц и различных пуансонов обеспечивают высокую универсальность применения в различных типах производств (мебель, металлоконструкции, электрошкафы, двери и т.д.).

Принцип действия: под давлением рабочей жидкости, являющейся носителем энергии (рабочим телом), плунжеры выталкивается из гидравлических цилиндров, расположенных по обеим сторонам, перемещают подвижную поперечину с размещённым на ней пуансоном и после касания с заготовкой, расположенной на столе, пластически изгибает ее. Станки такого типа оснащаются различными системами управления от простых контроллеров до современных систем ЧПУ, позволяющих проводить много осевую обработку и 3D моделирование.

В базовой комплектации листогибочный гидравлический пресс комплектуется контроллером Е21:

• Система контроля блокировки заднего упора
• Система контроля сервоприводов и частотного преобразователя
• Автоматическое позиционирование
• Счетчик подсчета операций
• Настройка времени выдержки
• Энергонезависимая память на 40 программ (25 шагов в программе)
• Быстрый возврат к исходным параметрам
• Язык: Английский

Также гидравлический пресс можно укомплектовать контроллером Е22 без изменения стоимости станка.

Описание контроллера Е22:

• Программирование угла гиба в градусах;
• Управление осями с точностью 0,1 мм;
• Библиотека инструментальной оснастки;
• Память 30 программ: в каждой программе до 15 рабочих шагов;
• Возможность корректировки угла гибки;
• Работа в метрической и дюймовой системах.
• Библиотека инструментальной оснастки позволяет задавать угол гиба в градусах, что позволяет оператору изменить угол без дополнительных вычислений вручную, снижая риск ошибки.

Опционально возможно оснащение контроллером Estun E300

Контроллер E300 имеет простой и интуитивно понятный интерфейс. Интерфейс обладает следующими особенностями:

• Поддерживаются 4 оси, а именно, ось X, ось Y, ось R и ось V;
• E300 оснащено встроенным высокопроизводительным процессором A8, ЖК-экраном размером 5,6 дюйма (640×480 точек), интегрированными портами ввода-вывода, последовательными портами и портом USB
• Автоматический расчет положения блока в зависимости от угла изгиба, материала, толщины и параметров пресс-формы;
• Задний упор может управляться с высокой точностью, так как сервосистемы управляют осью X и R;
• Опционально гидравлическое или механическое управление для оси V;
• Программирование абсолютного значения или угла;
• Вы можете легко создавать резервные копии, восстанавливать, импортировать и экспортировать параметры для ввода машины в эксплуатацию;
• Редактируйте программу на одной странице, чтобы повысить эффективность работы;
• Вы можете запрограммировать время задержки (время удержания) и задержку отвода с помощью устройства вместо реле времени;
• Зазор можно регулировать для повышения эффективности работы;
• Вы можете в любое время просмотреть состояние входов, выходов, клапанов и неисправностей на экране монитора;
• Автоматическая регулировка нулевого положения оси R;
• Двустороннее позиционирование и одностороннее позиционирование;
• Обучение или поиск контрольной точки;

Дополнительная опции:

Бомбирование ручное – обеспечивает корректировки формы поверхности рабочего стола для получения лучшего результата при гибке изделий большой длины.
