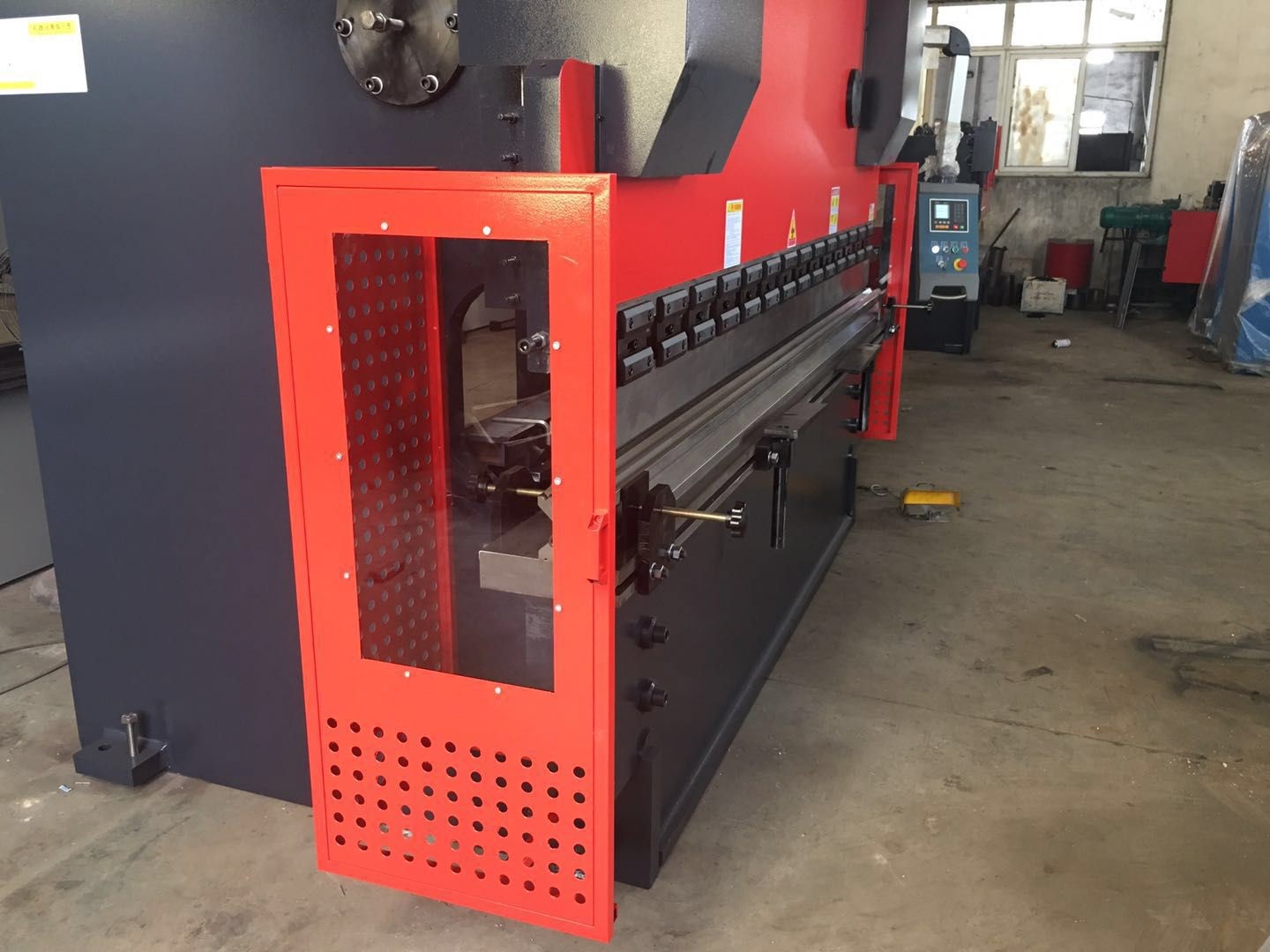

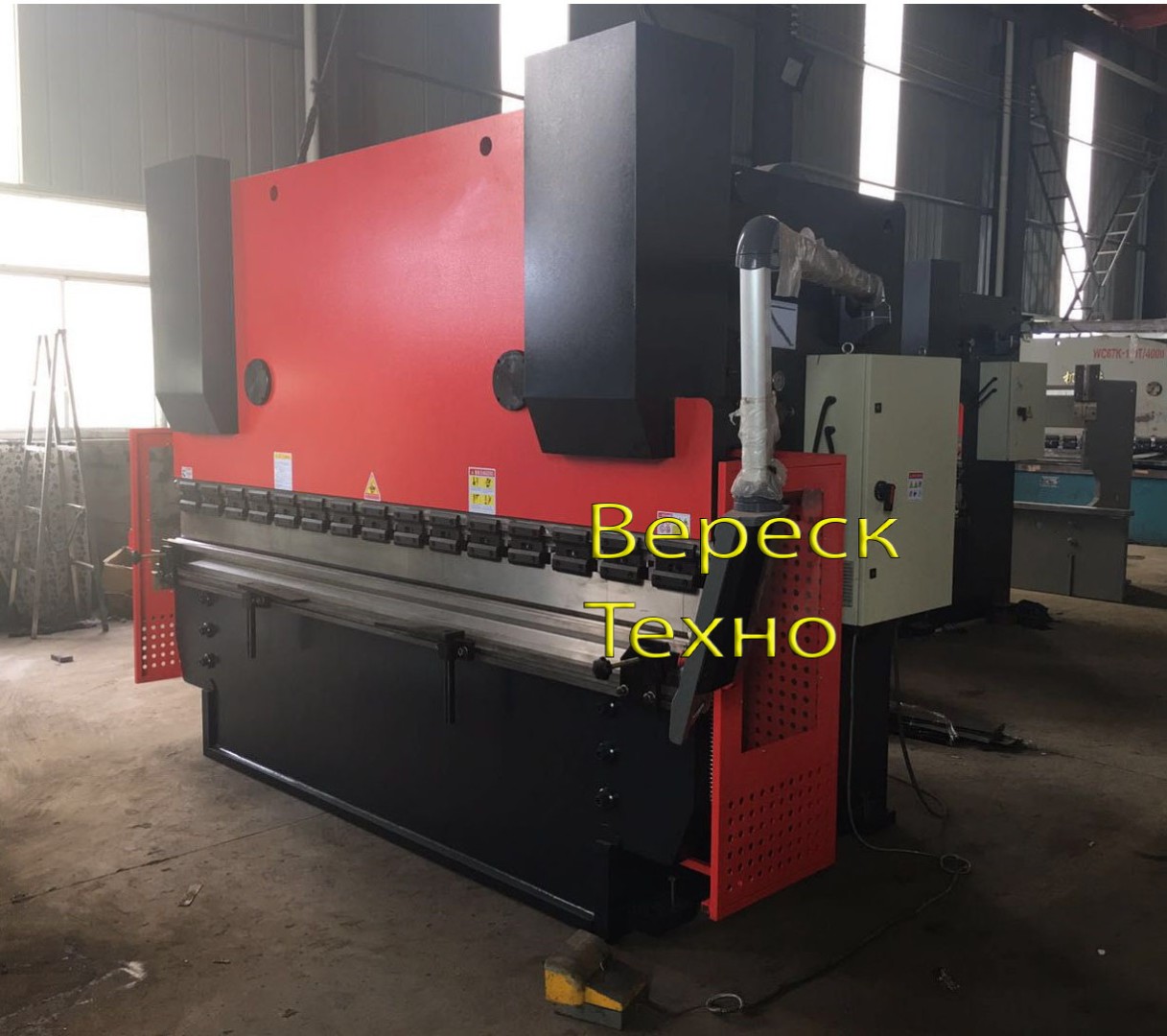

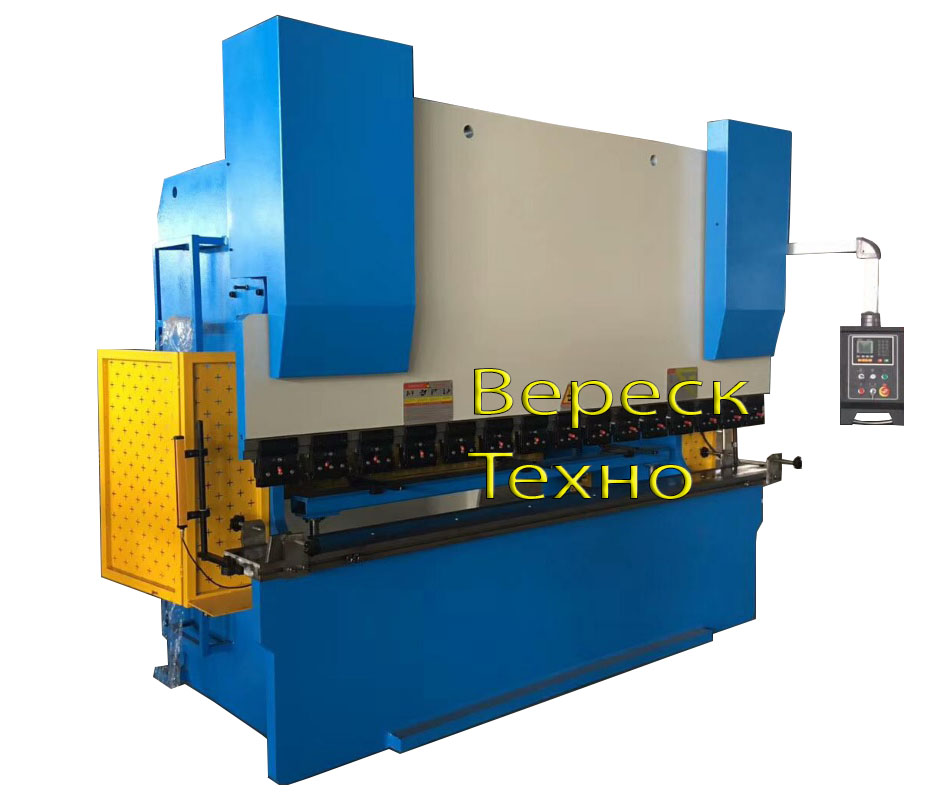

Листогибочный пресс прямого действия WC67Y используют для изгибания листовых заготовок.
Конструкция рамы - сварная, проходит термо отпуск для снятия сварочных напряжений в конструкции, а также надежная гидравлика обеспечивают высокую производительность при производстве изделий.
Синхронизация работы двух гидроцилиндров реализовано механической траверсой между ними.
Привод, обеспечивающий перемещение задних упоров электромеханический, управление с пульта (контроллера) на лицевой стороне листогиба.

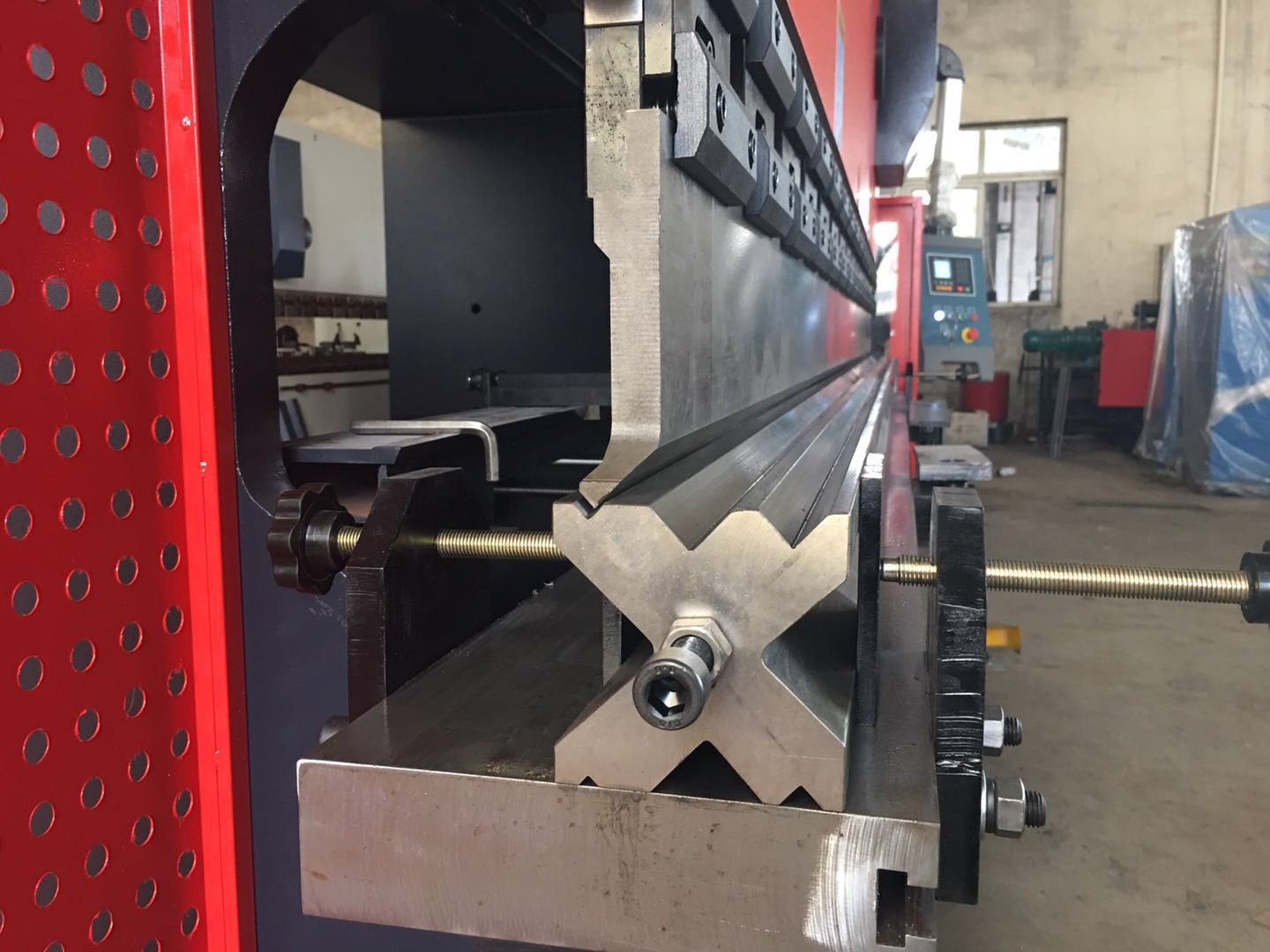

Данный тип прессов прост в управления и настройке, за счёт применения многоручьевых матриц и различных пуансонов обеспечивают высокую универсальность применения в различных типах производств (мебель, металлоконструкции, электрошкафы, двери и т.д.).
Принцип действия: под давлением рабочей жидкости, являющейся носителем энергии (рабочим телом), плунжеры выталкивается из гидравлических цилиндров, расположенных по обеим сторонам, перемещают подвижную поперечину с размещённым на ней пуансоном и после касания с заготовкой, расположенной на столе, пластически изгибает ее. Станки такого типа оснащаются различными системами управления от простых контроллеров до современных систем ЧПУ, позволяющих проводить много осевую обработку и 3D моделирование.
В базовой комплектации листогибочный гидравлический пресс комплектуется контроллером Е21:
- Система контроля блокировки заднего упора
- Система контроля сервоприводов и частотного преобразователя
- Автоматическое позиционирование
- Счетчик подсчета операций
- Настройка времени выдержки
- Энергонезависимая память на 40 программ (25 шагов в программе)
- Быстрый возврат к исходным параметрам
- Язык: Английский

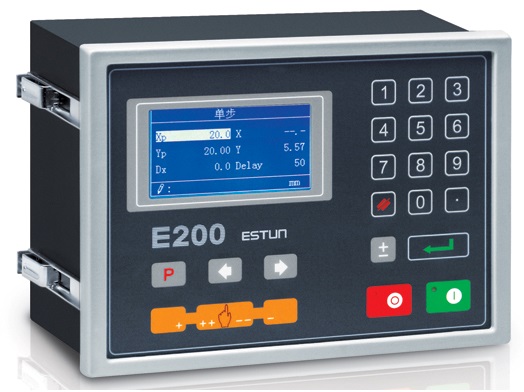

Опционально возможна установка контроллера Е200:
ESTUN E200 контроллер специально разработан для простых листогибочных прессов и гильотин с самыми современными электронными технологиями для управления задним упором и движением пуансона.
- Яркий ЖК -дисплей, 240 х 128
- Одна стороннее позиционирование устранение люфта ШВП
- Выбор системы измерения: дюйм / мм
- Компенсация положения
- Запоминание положения пуансона
- Автоматический поиск ориентиров и запоминания позиции
- Достаточное пространство для хранения 40 программ
- Многоступенчатое программирование 25 кадров (шагов) в программе
- Контроль: заднего упора по оси X, и перемещения по оси Y
- Установка автоматического рабочего и ускоренного перемещения
- Счетчик изгибов
- Легкая установка усилия
- Возможность многоступенчатого программирования во время автоматической работы программы, и непрерывного позиционирования
- В случае отключения питания: запоминает положение программы и параметры датчиков и положение пуансона
- Одиночное и совместное позиционирование осей
- Устранен зазор винта
- Автоматический поиск точки отсчета
- Автоматическая система, которая предотвращает столкновение заднего упора с заготовкой
- Автоматическая коррекция местоположения
- Сохранение данных в памяти после выключения питания
Основные характеристики и типоразмеры:
| Модель | Усилие гибки, КН | Длина стола, мм | Расстояние между стойками, мм | Глубина зева, мм | Рабочий ход, мм | Количество ходов, мин | Высота раскрытия, мм | Мощность эл. Двигателя, кВт | Габаритные размеры, мм |
| WC67Y 30х1600 | 300 | 1600 | 1280 | 200 | 80 | ≥16 | 190 | 3 | 1700x900x1650 |
| WC67Y 30х2000 | 300 | 2000 | 1280 | 200 | 80 | ≥ | 190 | 3 | 1700x900x1650 |
| WC67Y 40х2500 | 400 | 2500 | 1900 | 280 | 100 | ≥20 | 320 | 5,5 | 2600х1100х1950 |
| WC67Y 63х2500 | 630 | 2500 | 2050 | 300 | 100 | ≥12 | 380 | 5,5 | 2605х1725х2355 |
| WC67Y 63х3200 | 630 | 3200 | 2670 | 250 | 100 | ≥10 | 380 | 5,5 | 3300х1725х2355 |
| WC67Y/K-80х2500 | 800 | 2500 | 2050 | 250 | 140 | ≥10 | 395 | 7,5 | 2605х1725х2355 |
| WC67Y 80х3200 | 800 | 3200 | 2660 | 250 | 140 | ≥10 | 395 | 7,5 | 3300х1725х2405 |
| WC67Y 100х2500 | 1000 | 2500 | 2050 | 320 | 140 | ≥8 | 395 | 7,5 | 2600х1800х2540 |
| WC67Y 100х3200 | 1000 | 3200 | 2660 | 320 | 140 | ≥8 | 395 | 7,5 | 3290х1740х2400 |
| WC67Y 100х4000 | 1000 | 4000 | 3060 | 320 | 140 | ≥8 | 395 | 7,5 | 4090х1740х2500 |
| WC67Y 100х5000 | 1000 | 5000 | 3960 | 320 | 140 | ≥8 | 395 | 7,5 | 5100х1740х2800 |
| WC67Y 125х3200 | 1250 | 3200 | 2510 | 320 | 140 | ≥8 | 395 | 7,5 | 3450х1740х2450 |
| WC67Y/K-125х4000 | 1250 | 4000 | 3160 | 320 | 140 | ≥8 | 395 | 7,5 | 4090х1740х2450 |
| WC67Y 160х3200 | 1600 | 3200 | 2540 | 330 | 200 | ≥6 | 457 | 11 | 3280х1930х2800 |
| WC67Y 160х4000 | 1600 | 4000 | 3140 | 330 | 200 | ≥6 | 457 | 11 | 4080х1930х2800 |
| WC67Y 160х4500 | 1600 | 4500 | 3300 | 330 | 200 | ≥6 | 457 | 11 | 4580х1930х2800 |
| WC67Y 200х4000 | 2000 | 4000 | 3140 | 330 | 200 | ≥3 | 457 | 11 | 4080х1930х2800 |
| WC67Y 250х5000 | 2500 | 5000 | 3900 | 400 | 200 | ≥5 | 560 | 20 | 5550х1900х3100 |
| WC67Y 300х3200 | 3000 | 3200 | 2500 | 400 | 250 | ≥3 | 630 | 19 | 3750х2200х3100 |
| WC67Y 300х4000 | 3000 | 4000 | 3070 | 400 | 250 | ≥3 | 630 | 23 | 4550х2200х3300 |
| WC67Y 300х5000 | 3000 | 5000 | 3900 | 400 | 250 | ≥3 | 630 | 26 | 5550х2200х3400 |
| WC67Y 300х6000 | 3000 | 6000 | 4900 | 400 | 250 | ≥3 | 630 | 30 | 6550х2200х3500 |
| WC67Y 400х4000 | 4000 | 4000 | 3000 | 400 | 300 | ≥2,5 | 770 | 26 | 4550х2600х3500 |
| WC67Y 400х5000 | 4000 | 5000 | 3900 | 400 | 300 | ≥2,5 | 770 | 30 | 5550х2600х3700 |
| WC67Y 400х6000 | 4000 | 6000 | 4900 | 400 | 300 | ≥2,5 | 770 | 36 | 6550х2600х3800 |
| WC67Y 500х4000 | 5000 | 4000 | 3000 | 450 | 350 | ≥2,5 | 860 | 37 | 4550х2800х3700 |
| WC67Y 500х5000 | 5000 | 5000 | 3900 | 450 | 350 | ≥2,5 | 860 | 46 | 5550х2800х3800 |
| WC67Y 500х6000 | 5000 | 6000 | 4900 | 450 | 350 | ≥2,5 | 860 | 55 | 6500х2800х3800 |
| WC67Y 600х6000 | 6000 | 6000 | 4900 | 450 | 350 | ≥2,5 | 860 | 60 | 6550х3000х4200 |
