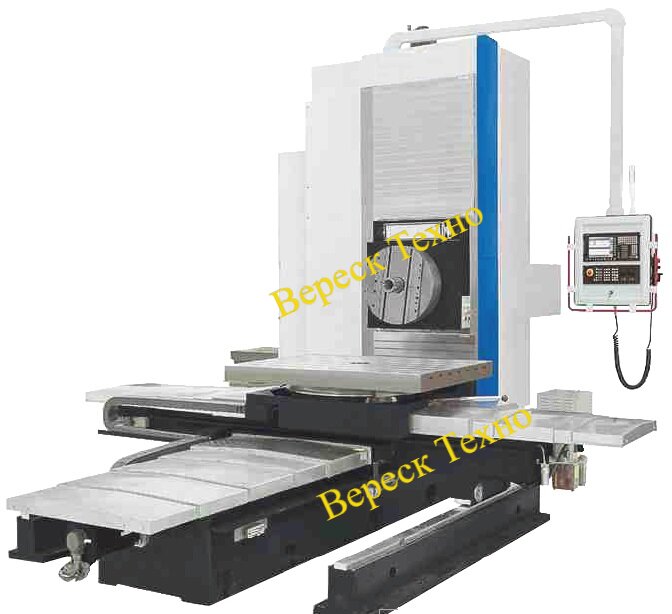

Горизонтально расточной станок с ЧПУ HBM-110C
- На складе производителя
- Доставка от 35 дней
- Гарантия 12 мес
- Пусконаладка и сервис
- Гарантийное и послегарантийное ТО
Основные характеристики
- Диаметр сверления (мм): 110
- Макс. диаметр расточки (мм): 110
- Размер рабочего стола (мм): 1100×960–1250×1100
Доставим под заказ
Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки
Получить предложениеРассчитаем лизинг
c удорожанием 9,11% в год
|
Параметр |
Единица измерения |
HBM-110C |
HBM-110D |
|
Рабочая зона |
|||
|
Диаметр сверления |
мм |
Ø50 |
Ø50 |
|
Макс. диаметр расточки |
мм |
Ø240 |
Ø240 |
|
Диаметр лицевой планшайбы |
мм |
Ø720 |
Ø720 |
|
Размер рабочего стола |
мм |
1320х1010 |
1320х1010 |
|
Допустимая нагрузка на стол |
мм |
5000 |
5000 |
|
Расстояние от центра шпинделя до стола |
мм |
5-905 (5-1205) |
5-905 (5-1605) |
|
Т-образные пазы |
7х22х125 |
7х22х125 |
|
|
Угол поворота стола |
⁰ |
4х90⁰ |
4х90⁰ |
|
Перемещения |
|||
|
поперечный ход стола ось X |
мм |
1200 |
1800 |
|
вертикальный ход передней бабки пр оси Y |
мм |
900(1200) |
900(1600) |
|
Продольный ход стола по оси Z |
мм |
1300 |
1300 |
|
Продольный ход шпинделя по оси W |
мм |
550 |
550 |
|
Ход планшайбы ось U |
мм |
125 |
125 |
|
Шпиндельная бабка |
|||
|
Частота вращения |
мм/мин |
12-1100 |
12-1100 |
|
Диаметр шпинделя |
мм |
Ø110 |
Ø110 |
|
Крутящий момент шпинделя (макс.) |
Н‧м |
1100 |
1100 |
|
Осевой крутящий момент шпинделя (макс.) |
Н |
13000 |
13000 |
|
Конус шпинделя |
- |
BT50 |
BT50 |
|
Частота вращения планшайбы |
мм/мин |
4-125 |
4-125 |
|
Ускоренная подача |
|||
|
по оси X |
мм/мин |
10000 |
10000 |
|
по оси Y |
мм/мин |
10000 |
10000 |
|
по оси Z |
мм/мин |
10000 |
10000 |
|
по оси W |
мм/мин |
5000 |
5000 |
|
по оси U |
мм/мин |
80 |
80 |
|
Рабочая подача |
|||
|
по оси X |
мм/мин |
5-1000 |
5-1000 |
|
по оси Y |
мм/мин |
5-1000 |
5-1000 |
|
по оси Z |
мм/мин |
5-1000 |
5-1000 |
|
по оси W |
мм/мин |
5-1000 |
5-1000 |
|
по оси U |
мм/мин |
80 |
80 |
|
Точность позиционирования |
|||
|
ось X |
мм |
0,03 |
0,04 |
|
ось Y |
мм |
0,03 |
0,04 |
|
ось Z |
мм |
0,03 |
0,04 |
|
ось W |
мм |
0,03 |
0,03 |
|
повторного ось X |
мм |
0,02 |
0,02 |
|
повторного ось Y |
мм |
0,02 |
0,02 |
|
повторного ось Z |
мм |
0,02 |
0,02 |
|
повторного ось W |
мм |
0,02 |
0,02 |
|
вращение стола |
” |
12” |
12” |
|
Мощность главного двигателя |
кВт |
15 |
15 |
|
Тип сети |
380В 50 гц |
380В 50 гц |
|
|
Габаритные размеры |
мм |
5500х3050х2900 |
5900х3700х3300 |
|
Вес |
кг |
12500 |
15500 |
Станина горизонтально-расточного станка с ЧПУ HBM-110C изготовлена из высококачественного чугуна, что обеспечивает стабильность и жесткость при тяжёлых нагрузках во время обработки.
4-сторонняя обработка корпусных и иных изделий осуществляется благодаря поворачиваемому рабочему столу, фиксация стола возможна в четырех положениях (4х90⁰).
Основание поворотного стола установлено на центральную опорную часть, что позволяет устанавливать заготовки весом до 5-ти тонн.
Частоту вращения шпинделя и лицевой планшайбы регулируется бесступенчато.
Станок HBM-110C оснащён ситемой ЧПУ GSK 25i MC (русский язык поддерживается), что гарантирует высокую производительность, широкую функциональность и точность.
Превосходное функциональное взаимодействие между механической и программной состовляющей обеспечивает высокую динамику, в то время как главный двигатель и ситема приводов обеспечивают необходимую точность получаемых изделий.
Прецизионные ШВП по всем осям обеспечивают высокую точность, низком износе и долговечность.
Главный двигатель обеспечивает высокий постоянный крутящий момент во всем диапазоне частоты вращения шпинделя.
Телескопические стальная защита направляющих расточного станка HBM-110C защищает от сколов и грязи обеспечивая долговечность службы оборудования, также HBM-110C оснащён системой централизованной смазки.
Стандартная комплектация:
- Система ЧПУ GSK 25i MC (русский язык поддерживаеится);
- ручной поворотный стол с индексацией в четырех положениях (4х90⁰),
- телескопическая защита направляющих;
- маховик управления (MPG);
- лампа освещения рабочей зоны;
- лампа индикации состояния;
- интерфейс ввода-вывода USB;
- автоматическая система смазки;
- кондиционер электрошкафа;
- руководство по эксплуатации.
Дополнительное оснащение:
- рабочий стол с ЧПУ с индексацией на 5°,
- рабочий стол с ЧПУ с индексацией на 1°,
- рабочий стол с ЧПУ с индексацией на 0,001°
- система ЧПУ Siemens 828D или Fanuc
Пусконаладка (ввод в эксплуатацию)
Условия проведения пусконаладочных работ.
- Может входить в стоимость поставки или оплачиваться отдельно.
- Сроки выполнения в течение 7 дней после поставки.
Этапы работ
- Проверка комплектации и целостности оборудования.
- Монтаж и подключение (электрика, пневматика, гидравлика и т. д.).
- Настройка программного обеспечения (если требуется).
- Тестовый запуск и изготовление детали.
- Обучение персонала (базовый инструктаж).
Требования к заказчику
- Наличие подготовленного помещения, электросети, сжатого воздуха и т. д.
- Необходимость присутствия технического персонала клиента.
Гарантийное обслуживание
Срок гарантии 12–24 месяца - по согласованию с Заказчиком.
Условия гарантии
- Гарантия распространяется на узлы и агрегаты. На инструмент и прочие расходные материалы, гарантия не распространяется.
- Требования к обслуживанию - своевременное обслуживание оборудование, согласно инструкции по эксплуатации и выполнению всех рекомендаций..
Гарантийный случай оформляется путем направления акта в адрес нашей организации по электронной почте..
Сервисное обслуживание
Виды сервисных работ
- Плановое ТО (рекомендуемая периодичность).
- Ремонт и замена изношенных узлов.
- Диагностика и профилактика.
Сервисные пакеты
- Расширенная сервисная поддержка на 1 год.
Сроки реагирования - выезд специалиста в течение 48 часов.
Запасные части и расходники
Сроки поставки запчастей (наличие на складе, под заказ).
Доставка
Варианты доставки
Самовывоз
- Склад находиться в Московской области
- График работы с 09.00 до 18.00.
- Необходимо согласовать заранее.
Транспортной компанией
- Список партнеров «Деловые Линии», «ПЭК», «КИТ» и др..
- Возможность выбора ТК клиентом
Собственной логистикой
- Доставка по Москве и в другие регионы по согласованию с Заказчиком.
- Стоимость согласовывается в индивидуальном порядке.
Особенности доставки станков
- Требуется спецтранспорт (для тяжелых , негабаритных станков.
- Необходимость грузчиков или автокрана - зависит от оборудования и сложности транспортировки.
- Упаковка (деревянная обрешетка, защита от влаги и т. д.).
Таможенное оформление (для международных поставок)
- Берем на себя все таможенные очистки.
Сроки доставки
- Среднее время обработки заказа «1–3 рабочих дня».
- Зависимость сроков от региона.
Оплата
Для юрлиц
Безналичный расчет
Банк Филиал «Корпоративный» ПАО «Совкомбанк», г.Москва
БИК 044525360
к/с 30101810445250000360
р/с 40702810312010049928
Отсрочка платежа для Гос. компаний
Условия оплаты
Первый заказ
- 30% - предоплата после заключения договора
- 30% - после письменного уведомления о готовности к отгрузке с завода изготовителя
- 30% - после письменного уведомления о приходе на таможенный терминал
- 10% - после подписания акта проведения ПНР
Постоплата (для постоянных клиентов)
Лизинг
Мы обеспечиваем полное сопровождение сделки
от выбора и продажи оборудования - до запуска и сервисного обслуживания
-
Более 15 лет
Опыт поставок промышленного оборудования
-
24 месяца
Возможность воспользоваться увеличенной гарантией
-
48 часов
С момента обращения до прибытия специалиста
-
Программирование станков с ЧПУ
-
Наладка станков любой сложности
-
Создание технологических процессов и обучение
-
Обеспечим бесперебойную работу производства!
