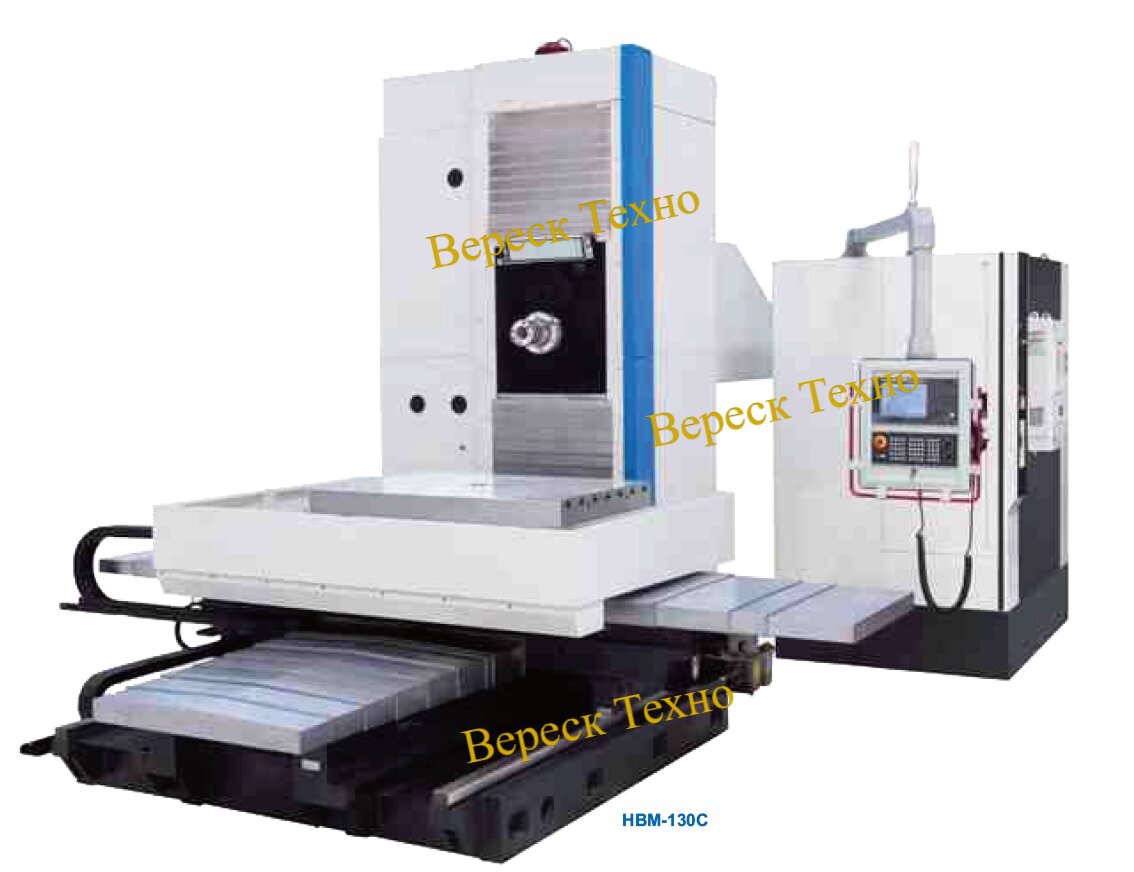

Горизонтально расточной станок с ЧПУ HBM-130


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7(495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Станина горизонтально-расточного станка с ЧПУ HBM-130 изготовлена из высококачественного чугуна, что обеспечивает стабильность и жесткость при тяжёлых нагрузках во время обработки.

4-сторонняя обработка корпусных и иных изделий осуществляется благодаря поворачиваемому индексируемому рабочему столу 5⁰.

Основание поворотного стола установлено на центральную опорную часть, что позволяет устанавливать заготовки весом до 5-ти тонн.

Частоту вращения шпинделя и лицевой планшайбы регулируется бесступенчато.

Станок HBM-130 оснащён ситемой ЧПУ, что гарантирует высокую производительность, широкую функциональность и точность.

Превосходное функциональное взаимодействие между механической и программной состовляющей обеспечивает высокую динамику, в то время как главный двигатель и ситема приводов обеспечивают необходимую точность получаемых изделий.

Прецизионные ШВП по всем осям обеспечивают высокую точность, низком износе и долговечность.

Главный двигатель обеспечивает высокий постоянный крутящий момент во всем диапазоне частоты вращения шпинделя.

Телескопические стальная защита направляющих расточного станка HBM-130 защищает от сколов и грязи обеспечивая долговечность службы оборудования, также HBM-130 оснащён системой централизованной смазки.



Стандартная комплектация:

- система ЧПУ Siemens 828D или Fanuc;

- рабочий стол с ЧПУ с индексацией на 5°,

- телескопическая защита направляющих;

- маховик управления (MPG);

- лампа освещения рабочей зоны;

- лампа индикации состояния;

-  интерфейс ввода-вывода USB;

- автоматическая система смазки;

- кондиционер электрошкафа;

- руководство по эксплуатации.



Дополнительное оснащение:

- магазин смены инструмента 24 ячейки;

- магазин смены инструмента 40 ячеек;

- рабочий стол с ЧПУ с индексацией на 1°,

- рабочий стол с ЧПУ с индексацией на 0,001°

Технические характеристики:

Параметр

Единица

измерения

HBM-130C

HBС-130C

HBM-130D

HBС-130D

HBM-130D Plus

HBС-130D Plus



Рабочая зона

Диаметр сверления

мм

Ø50

Ø50

Ø50



Макс. диаметр расточки

мм

Ø260

Ø260

Ø260



Размер рабочего стола

мм

1350х1010

1400х1200

1600х1400



Допустимая нагрузка на стол

мм

5000

5000

8000



Расстояние от центра шпинделя до стола

мм

0-1200 (0-1600)

5-905 (5-1600)

5-905 (5-1600)



Т-образные пазы



7х22х125

7х22х160

7х22х160



Индексация поворота стола

5⁰ (1⁰/0,001⁰)

5⁰ (1⁰/0,001⁰)

5⁰ (1⁰/0,001⁰)



Перемещения

поперечный ход стола ось X

мм

1600

1800

1800



вертикальный ход передней бабки пр оси Y

мм

1200(1600)

1200(1600)

1200(1600)



Продольный ход стола по оси Z

мм

1200

1200

1200



Продольный ход шпинделя по оси W

мм

550

550

550



Шпиндельная бабка

Частота вращения

мм/мин

12-1200 (12-1500)

12-1200 (12-1500)

12-1200 (12-1500)



Диаметр шпинделя

мм

Ø130

Ø130

Ø130



Крутящий момент шпинделя (макс.)

Н‧м

1500/2000

1500/2000

1500/2000



Конус шпинделя

-

BT50

BT50

BT50



Ускоренная подача

по оси X

мм/мин

10000

10000

10000



по оси Y

мм/мин

10000

10000

10000



по оси Z

мм/мин

10000

10000

10000



по оси W

мм/мин

5000

5000

5000



Рабочая подача

по оси X

мм/мин

5-2000

5-2000

5-2000



по оси Y

мм/мин

5-2000

5-2000

5-2000



по оси Z

мм/мин

5-2000

5-2000

5-2000



по оси W

мм/мин

5-2000

5-2000

5-2000



Точность позиционирования

ось X

мм

0,04

0,04

0,04



ось Y

мм

0,04

0,04

0,04



ось Z

мм

0,04

0,04

0,04



ось W

мм

0,03

0,03

0,03



повторного ось X

мм

0,02

0,02

0,02



повторного ось Y

мм

0,02

0,02

0,02



повторного ось Z

мм

0,02

0,02

0,02



повторного ось W

мм

0,02

0,02

0,02



вращение стола

10”

10”

10”



повторного вращение стола

4”

4”

4”



Мощность главного двигателя

кВт

18,5/22

18,5/22

18,5/22



Тип сети



380В 50 гц

380В 50 гц

380В 50 гц



Габаритные размеры

мм

7100х6600х3600

7100х6600х3600

7100х6600х3600



Вес

кг

19000

21000

22000
