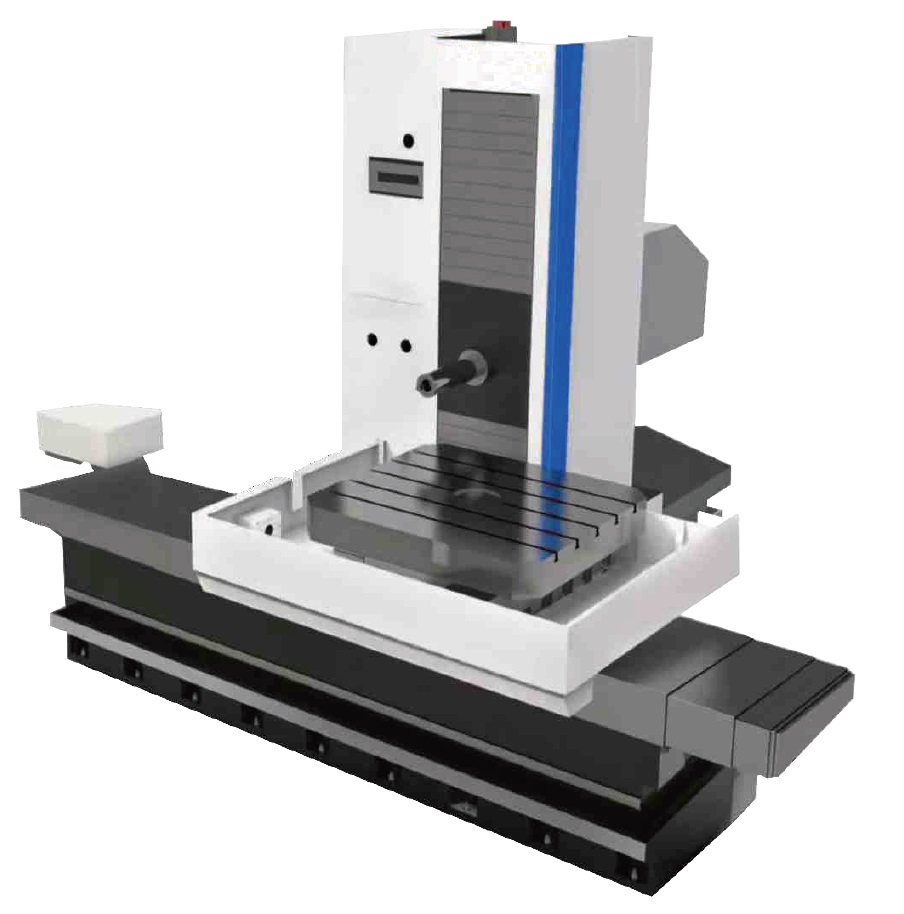

Горизонтально-расточный станок PBM-110 с ЧПУ имеет диаметр шпинделя: 110 мм. Этот станок с ЧПУ среднего размера широко используется при обработке деталей больших и средних размеров. Все они могут осуществлять автоматическую, высокоэффективную и высокоточную непрерывную обработку, выполняя операции: фрезерования, сверления, растачивания, развертки и других операций. Доступны режим работы: ручной и автоматический. Данное оборудование подходит для предприятий: авиастроения, тяжелого машиностроения, локомотивов, судостроения, производства электроэнергии, станкостроения, полиграфии, текстиля, пресс-форм и других отраслей обрабатывающей промышленности.
Фрезерно-расточный станок этого типа имеет "перевернутую Т-образную" станину и подвижную конструкцию колонны.
Коробка шпинделя оснащена механизмом балансировки веса 1:1 и устройством автоматического удаления стружки, а также оснащена системой охлаждения инструмента и заготовки.
Станок оснащён поворотным рабочим столом с ЧПУ типа Hirth.
Данное оборудование обладает хорошей жесткостью, высокой динамической скоростью отклика, высокой точностью и стабильностью станины.
Стандартная комплектация:
- Система ЧПУ FANUC 0i-TF или Siemens 828D;
- рабочий стол с ЧПУ с индексацией на 0,001°;
- телескопическая защита направляющих;
- маховик управления (MPG);
- лампа освещения рабочей зоны;
- лампа индикации состояния;
- интерфейс ввода-вывода USB;
- автоматическая система смазки;
- кондиционер электрошкафа;
- руководство по эксплуатации.
Дополнительное оснащение:
- подача СОЖ через шпиндель;
- полное кабинетное ограждение.
Технические характеристики горизонтально-расточный станок PBM-110:
|
Параметр |
Единица измерения |
PBM-110 |
PBM-110 PLUS |
|
Рабочая зона |
|||
|
Рабочий стол |
мм |
1400х1200 |
1600х1400 |
|
Максимальная нагрузка на стол |
кг |
5000 |
8000 |
|
Расстояние от центра шпинделя до стола |
мм |
115-1315 |
115-1315 |
|
Межосевое расстояние между носом шпинделя и столом |
мм |
-200-1750 |
-200-1750 |
|
Индексация стола |
град |
0,001⁰ |
0,001⁰ |
|
Перемещения |
|||
|
Поперечный ход стола по оси X |
мм |
2200 |
2200 |
|
Вертикальный ход передней бабки по оси Y |
мм |
1200 |
1200 |
|
Продольный ход стола по оси Z |
мм |
1400 |
1400 |
|
Продольный ход шпинделя по оси W |
мм |
550 |
550 |
|
Угол поворота стола |
град |
360⁰ |
360⁰ |
|
Шпиндельная бабка |
|||
|
Частота вращения |
мм/мин |
12-1100 |
12-1100 |
|
Диаметр шпинделя |
мм |
Ø110 |
Ø110 |
|
Крутящий момент шпинделя (макс.) |
Н‧м |
2330 |
2330 |
|
Осевой крутящий момент шпинделя (макс.) |
Н‧м |
25000 |
25000 |
|
Конус шпинделя |
|
MAS 403 (45⁰), BT50 |
MAS 403 (45⁰), BT50 |
|
Ускоренная подача |
|||
|
по оси X |
мм/мин |
15000 |
15000 |
|
оси Y |
мм/мин |
15000 |
15000 |
|
по оси Z |
мм/мин |
15000 |
15000 |
|
по оси W |
мм/мин |
5000 |
5000 |
|
по оси B |
об/мин |
2 |
2 |
|
Рабочая подача |
|||
|
по оси X |
мм/мин |
2-2000 |
2-2000 |
|
оси Y |
мм/мин |
2-2000 |
2-2000 |
|
по оси Z |
мм/мин |
2-2000 |
2-2000 |
|
по оси W |
мм/мин |
2-2000 |
2-2000 |
|
по оси B |
об/мин |
0-2 |
0-2 |
|
Точность позиционирования |
|||
|
ось X |
мм |
0,014 |
0,014 |
|
ось Y |
мм |
0,012 |
0,012 |
|
ось Z |
мм |
0,012 |
0,012 |
|
ось W |
мм |
0,012 |
0,012 |
|
повторного ось X |
мм |
0,014 |
0,014 |
|
повторного ось Y |
мм |
0,01 |
0,01 |
|
повторного ось Z |
мм |
0,01 |
0,01 |
|
повторного ось W |
мм |
0,01 |
0,01 |
|
вращение стола |
|
15” |
15” |
|
повторного вращения стола |
|
5” |
5” |
|
Энергопотребление |
|||
|
Мощность главного двигателя |
кВт |
18,5/22 |
18,5/22 |
|
Тип сети |
|
380В 50 гц |
380В 50 гц |
|
Габаритные размеры |
мм |
7100х7000х4000 |
7300х7100х4000 |
|
Вес |
кг |
22000 |
23000 |
