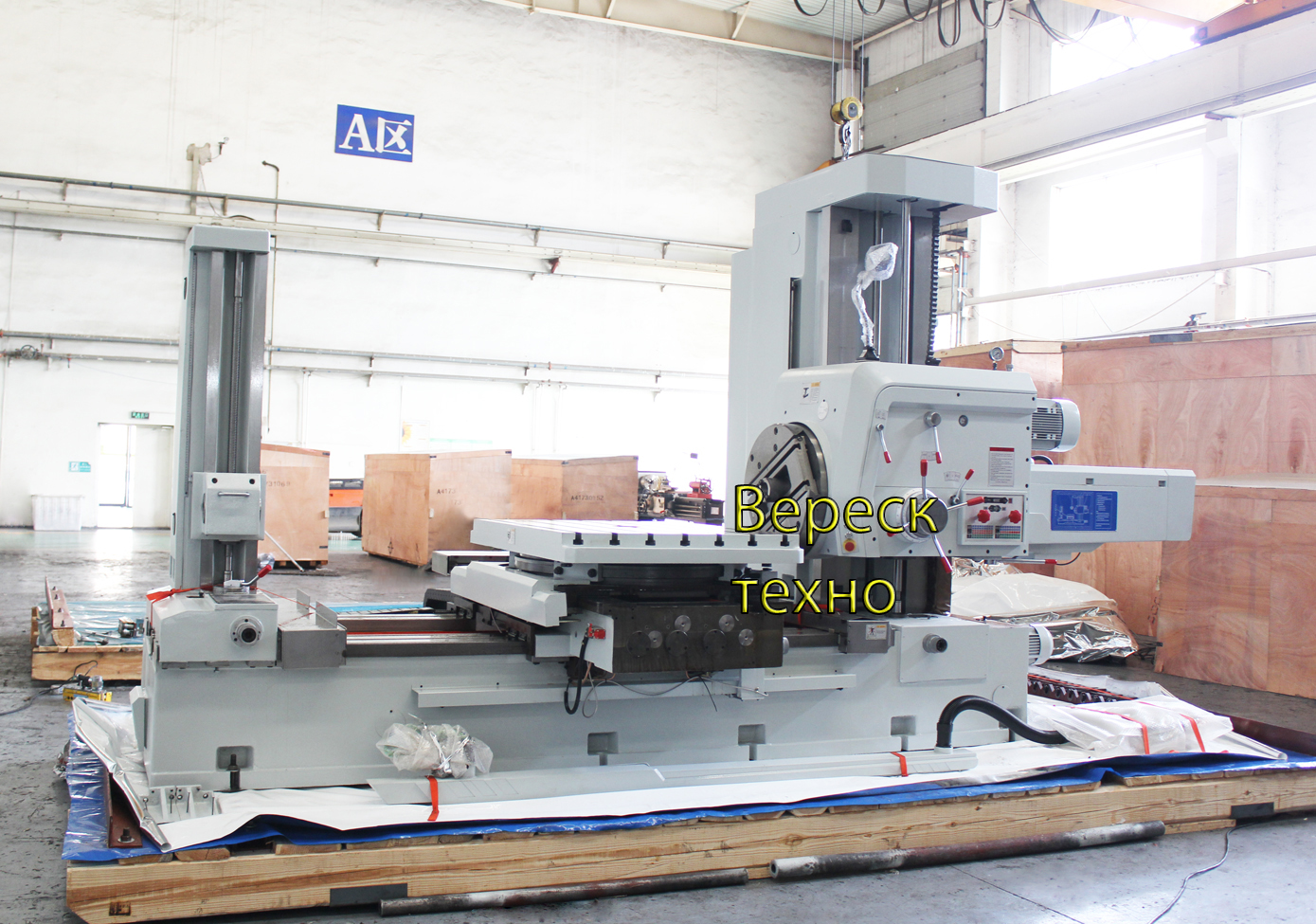

Горизонтально-расточной станок TPX6513x2
- На складе производителя
- Доставка от 35 дней
- Гарантия 12 мес
- Пусконаладка и сервис
- Гарантийное и послегарантийное ТО
Основные характеристики
- Диаметр (мм): 110
- Максимальный крутящий момент двигателя (Нм): 1225
- Мощность двигателя (кВт): 7.5
Доставим под заказ
Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки
Получить предложениеРассчитаем лизинг
c удорожанием 9,11% в год
|
Модель |
TPX6513x2 |
||
|
Шпиндель |
Диаметр |
мм |
130 |
|
Конус |
- |
Metric 80 |
|
|
Максимальный крутящийся момент |
Нм |
3136 |
|
|
Осевое усилие |
Н |
31360 |
|
|
Кол-во скоростей |
- |
24 |
|
|
Скорость двигателя |
об/мин |
4-800 |
|
|
Мощность главного двигателя |
кВт |
15 |
|
|
Радиальный суппорт |
Максимальный крутящийся момент |
Нм |
4900 |
|
Диаметр |
мм |
750 |
|
|
Частота вращения |
об/мин |
2.5-125 |
|
|
Кол-во скоростей |
- |
18 |
|
|
Стол |
Размер поверхности (Д×Ш) |
мм |
Согласно требованиям |
|
Максимальная грузоподъёмность |
кг |
- |
|
|
T-образный паз |
мм |
- |
|
|
Кол-воT-образных пазов |
- |
- |
|
|
Параметры обработки |
Ход по оси X |
мм |
Согласно требованиям |
|
Ход по оси Y |
мм |
1600/1800 (Y1/Y2) |
|
|
Ход по оси Z |
мм |
0/1000/1250/1750 (Z1/Z2) |
|
|
Ход шпинделя по оси W |
мм |
900 (W1/W2) |
|
|
Ход радиального суппорта по оси U |
мм |
250 (U1/U2) |
|
|
Вращение стола (ось B) |
° |
- |
|
|
Расстояние от торца шпинделя до рабочей поверхности стола |
мм |
- |
|
|
Подача |
Ускоренная подача (X/Y/Z/W) |
мм/мин |
2500 |
|
Осевая скорость при вращении шпинделя (X/Y/Z/W) |
мм/вращ |
0.05-8/0.01-2 |
|
|
Скорость подачи (X/Y/Z/W) |
мм/мин |
2.5-112 |
|
|
Точность |
линейных измерений по осям (X/Y/Z) (ось Z - опция) |
мм |
0.005 |
|
поворота стола по оси B (ось B - опция) |
° |
- |
|
|
Основные параметры |
Габаритные размеры (Д×Ш×В) |
мм |
Зависит от выбранных параметров |
|
Вес |
кг |
Зависит от выбранных параметров |
|
Горизонтально-расточной станок TPX6513x2 предназначен для обработки крупногабаритных и тяжелых изделий для применения операций сверления, зенкерования, растачивания, рассверливания отверстий, фрезерования, подрезки и всех других операций. Также на станках этого типа возможно нарезание резьб.
Направляющие этой группы станков имеют специальное защитное покрытие (также поверхностный слой направляющих подвержен операции закалки и последующей шлифовки), что обеспечивает его долговечную эксплуатацию без потери точностных характеристик. Укомплектованы шпинделем тайваньского производства, обеспечивает долгую и бесперебойную работу.
Рабочий стол укомплектован оптическим устройством позиционирования 4×90°, что обуславливает высокую точность получаемых размеров. Горизонтально-расточной станок TPX6111B в базовой комплектации имеют защиту от перекрёстных столкновений рабочих органов станка, направляющие по всем осям защищены стальными кожухами, что предотвращает попадание стружки и грязи на направляющие.
Расточные станки могут дополнительно комплектоваться устройством цифровой индикации (на ось B и Z), задней колонной, системой ЧПУ, а также инструментом и технологической оснастки.
Стандартная комплектация:
- УЦИ по осям X, Y
- Подвесной пульт управления
- Радиальный суппорт
- Расточная головка
- Сменные шестерни
- Система подачит СОЖ
- Лампа освещения рабочей зоны
- Автоматическая смазка
- Регулируемые опоры
Пусконаладка (ввод в эксплуатацию)
Условия проведения пусконаладочных работ.
- Может входить в стоимость поставки или оплачиваться отдельно.
- Сроки выполнения в течение 7 дней после поставки.
Этапы работ
- Проверка комплектации и целостности оборудования.
- Монтаж и подключение (электрика, пневматика, гидравлика и т. д.).
- Настройка программного обеспечения (если требуется).
- Тестовый запуск и изготовление детали.
- Обучение персонала (базовый инструктаж).
Требования к заказчику
- Наличие подготовленного помещения, электросети, сжатого воздуха и т. д.
- Необходимость присутствия технического персонала клиента.
Гарантийное обслуживание
Срок гарантии 12–24 месяца - по согласованию с Заказчиком.
Условия гарантии
- Гарантия распространяется на узлы и агрегаты. На инструмент и прочие расходные материалы, гарантия не распространяется.
- Требования к обслуживанию - своевременное обслуживание оборудование, согласно инструкции по эксплуатации и выполнению всех рекомендаций..
Гарантийный случай оформляется путем направления акта в адрес нашей организации по электронной почте..
Сервисное обслуживание
Виды сервисных работ
- Плановое ТО (рекомендуемая периодичность).
- Ремонт и замена изношенных узлов.
- Диагностика и профилактика.
Сервисные пакеты
- Расширенная сервисная поддержка на 1 год.
Сроки реагирования - выезд специалиста в течение 48 часов.
Запасные части и расходники
Сроки поставки запчастей (наличие на складе, под заказ).
Доставка
Варианты доставки
Самовывоз
- Склад находиться в Московской области
- График работы с 09.00 до 18.00.
- Необходимо согласовать заранее.
Транспортной компанией
- Список партнеров «Деловые Линии», «ПЭК», «КИТ» и др..
- Возможность выбора ТК клиентом
Собственной логистикой
- Доставка по Москве и в другие регионы по согласованию с Заказчиком.
- Стоимость согласовывается в индивидуальном порядке.
Особенности доставки станков
- Требуется спецтранспорт (для тяжелых , негабаритных станков.
- Необходимость грузчиков или автокрана - зависит от оборудования и сложности транспортировки.
- Упаковка (деревянная обрешетка, защита от влаги и т. д.).
Таможенное оформление (для международных поставок)
- Берем на себя все таможенные очистки.
Сроки доставки
- Среднее время обработки заказа «1–3 рабочих дня».
- Зависимость сроков от региона.
Оплата
Для юрлиц
Безналичный расчет
Банк Филиал «Корпоративный» ПАО «Совкомбанк», г.Москва
БИК 044525360
к/с 30101810445250000360
р/с 40702810312010049928
Отсрочка платежа для Гос. компаний
Условия оплаты
Первый заказ
- 30% - предоплата после заключения договора
- 30% - после письменного уведомления о готовности к отгрузке с завода изготовителя
- 30% - после письменного уведомления о приходе на таможенный терминал
- 10% - после подписания акта проведения ПНР
Постоплата (для постоянных клиентов)
Лизинг
Мы обеспечиваем полное сопровождение сделки
от выбора и продажи оборудования - до запуска и сервисного обслуживания
-
Более 15 лет
Опыт поставок промышленного оборудования
-
24 месяца
Возможность воспользоваться увеличенной гарантией
-
48 часов
С момента обращения до прибытия специалиста
-
Программирование станков с ЧПУ
-
Наладка станков любой сложности
-
Создание технологических процессов и обучение
-
Обеспечим бесперебойную работу производства!
