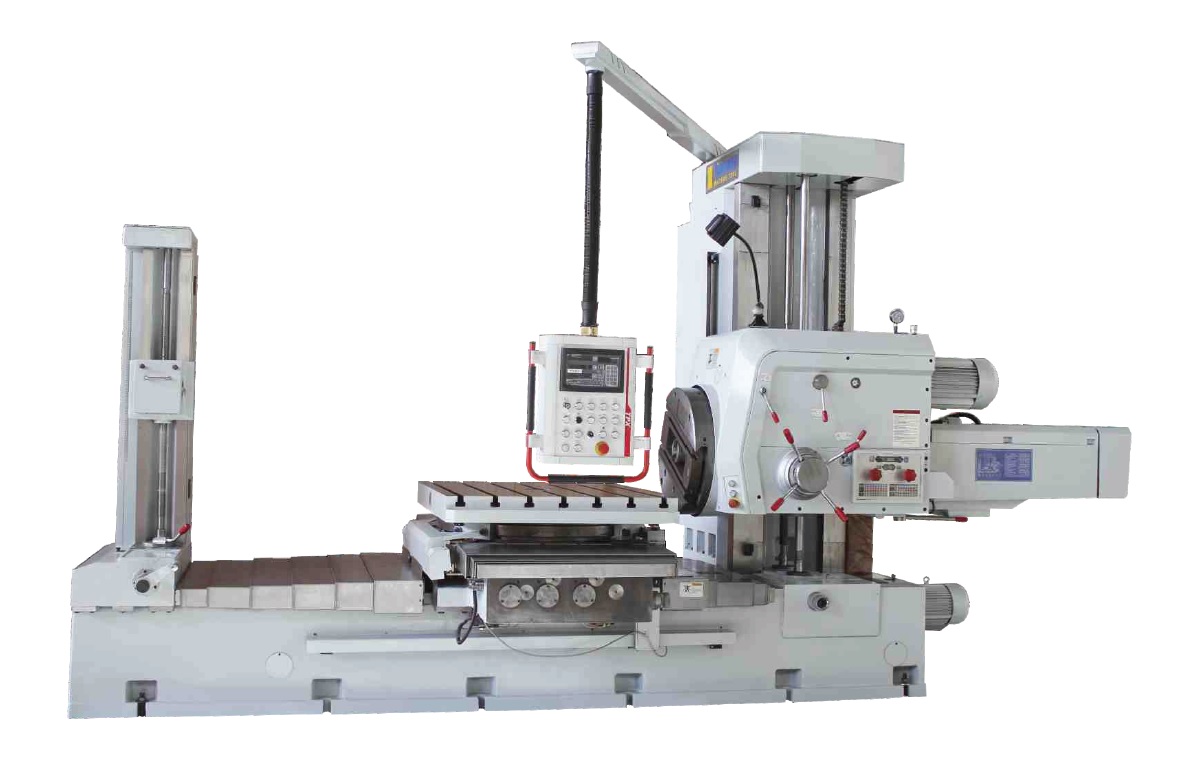

Горизонтально-расточной станок TPX6111B/2 предназначен для обработки крупногабаритных и тяжелых изделий для применения операций сверления, зенкерования, растачивания, рассверливания отверстий, фрезерования, подрезки и всех других операций. Также на станках этого типа возможно нарезание резьб.
Направляющие этой группы станков имеют специальное защитное покрытие (также поверхностный слой направляющих подвержен операции закалки и последующей шлифовки), что обеспечивает его долговечную эксплуатацию без потери точностных характеристик. Укомплектованы шпинделем тайваньского производства, обеспечивает долгую и бесперебойную работу.
Рабочий стол укомплектован оптическим устройством позиционирования 4×90°, что обуславливает высокую точность получаемых размеров. Горизонтально-расточной станок TPX6111B/2 в базовой комплектации имеют защиту от перекрёстных столкновений рабочих органов станка, направляющие по всем осям защищены стальными кожухами, что предотвращает попадание стружки и грязи на направляющие.
Расточные станки могут дополнительно комплектоваться устройством цифровой индикации (на ось B и Z), задней колонной, системой ЧПУ, а также инструментом и технологической оснастки.
Стандартная комплектация:
- УЦИ по осям X, Y
- Подвесной пульт управления
- Радиальный суппорт
- Расточная головка
- Сменные шестерни
| Технические данные | Единица измерения | Значение |
|---|---|---|
| Диаметр отверстия шпинделя | мм | 110 |
| Конус шпинделя | - | MK6/ISO50 |
| Максимальный крутящийся момент двигателя шпинделя | Нм | 1225 |
| Кол-во скоростей шпинделя | - | 22 |
| Скорость двигателя шпинделя | об/мин | 8-1000 |
| Мощность главного двигателя шпинделя | кВт | 7,5 |
| Максимальный крутящийся момент двигателя радиального суппорта | Нм | 1960 |
| Диаметр радиального суппорта | мм | 600 |
| Скорость двигателя радиального суппорта | об/мин | 4-200 |
| Кол-во скоростей радиального суппорта | - | 18 |
| Размер стола | мм | 1100×960 |
| Максимальная нагрузка на стол | кг | 2500 |
| Т-пазы | мм | 22 |
| Т-пазы | шт | 7 |
| Ход по оси X | мм | 1000/1400 без задней колонны |
| Ход по оси Y | мм | 900 |
| Ход по оси Z | мм | 1250 |
| Ход шпинделя по оси W | мм | 600 |
| Ход радиального суппорта по оси U | мм | 180 |
| Вращение стола (осьB) | ° | 360 |
| Расстояние от оси торца шпинделя до поверхности стола | мм | 0 - 900 |
| Быстрая подача (X/Y/Z/W) | мм/мин | 2500 |
| Осевая скорость при вращении шпинделя (X/Y/Z/W) | мм/об | 0.04-6/ 0.01-1.88 |
| Скорость подачи (X/Y/Z/W) | мм/мин | 10—1200 |
| Измерительная система (X/Y/Z) (дополнительно по оси Z) | мм | 0.005 |
| Измерительная система по оси B (дополнительно по оси B) | ° | 0.001 |
| Габаритные размеры станка | мм | 4910×2870×2750 |
| Вес | кг | 14500 |
