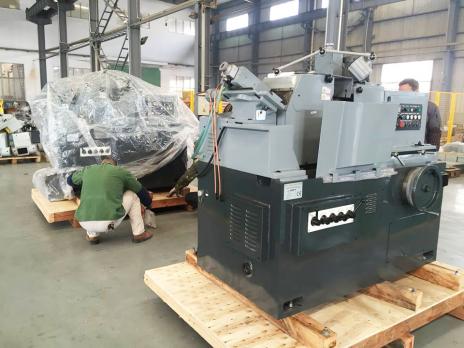

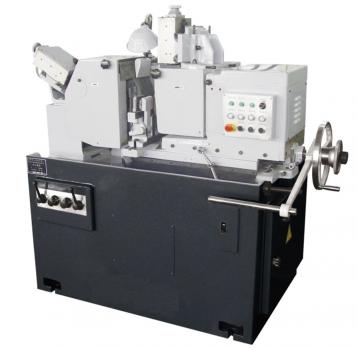

Бесцентрово-шлифовальный станок PCG-40B предназначен для шлифования гладких, ступенчатых, конических, а также фасонных поверхностей тел вращения.
Бесцентрово-шлифовальный станок PCG-40B применяется для обработки наружных поверхностей деталей, не имеющих центровых отверстий.
Принцип бесцентрового шлифования: заготовку при обработке не закрепляют в приспособлении, а она контактирует с упорным ножом и двумя кругами, первый из которых — шлифовальный круг, он обрабатывает заготовку. Второй — это ведущий круг, осуществляет вращение заготовки. Вращение шлифовального и ведущего круга происходит с разными окружными скоростями.
Отличительные особенности бесцентрового шлифования от круглого шлифования с центром:
-возможность шлифовки изделий очень малого диаметра и большой длины, а также изделий без центровых отверстий
-шлифование изделий с большими подачами благодаря большой жесткости станков и наличия опоры по всей длине, подвергающейся давлению шлифовального круга
-простота обслуживания станков, не требующая рабочих высокой квалификации
Технические характеристики:
| Параметр | Ед.
Изм. |
PCG-40B | PCG-50B | |
| Сквозная подача | Диаметр шлифования | мм | 2-40 | 5-50 |
| Длина шлифования | мм | 140 | 120 | |
| Врезная подача | Диаметр шлифования | мм | 7-40 | 7-50 |
| Длина шлифования | мм | 120 | 120 | |
| Размеры шлифовального круга
(диам.*шир.*отв.) |
мм | 350*125*127 | 400*150*203 | |
| Размеры ведущего круга
(диам.*шир.*отв.) |
мм | 250*125*75 | 300*150*127 | |
| Скорость вращения шлифовального круга | мин-1 | 1870 | 1668 | |
| Скорость вращения ведущего круга | мин-1 | 20-180 | 20-200 | |
| Угол поворота
ведущего круга |
Вертикальная плоскость | -2°~4° | -2°~5° | |
| Горизонтальная плоскость | 0°~3° | 0°~3° | ||
| Рабочее перемещение на одно деление лимба механизма подачи | мм | 0,002 | 0,002 | |
| Рабочее перемещение на один оборот лимба механизма подачи | мм | 0,01 | 0,01 | |
| Высота от зеркала мостика до оси кругов | мм | 190 | 200 | |
| Суммарная потребляемая мощность: | кВт | 9 | 13.78 | |
| 1) шлифовального круга | кВт | 7,5 | 11 | |
| 2) ведущего круга | кВт | 1,1 | 1,5 | |
| Габаритные размеры | мм | 1550*1300*1405 | 1920*1680*1480 | |
| Вес | кг | 2000 | 2800 | |
| Параметры обработки | Круглость | мм | 0.002 | 0.002 |
| Цилиндричность | мм | 0.003 | 0.003 | |
| Шероховатость | Ra0.32 | Ra0.32 | ||
