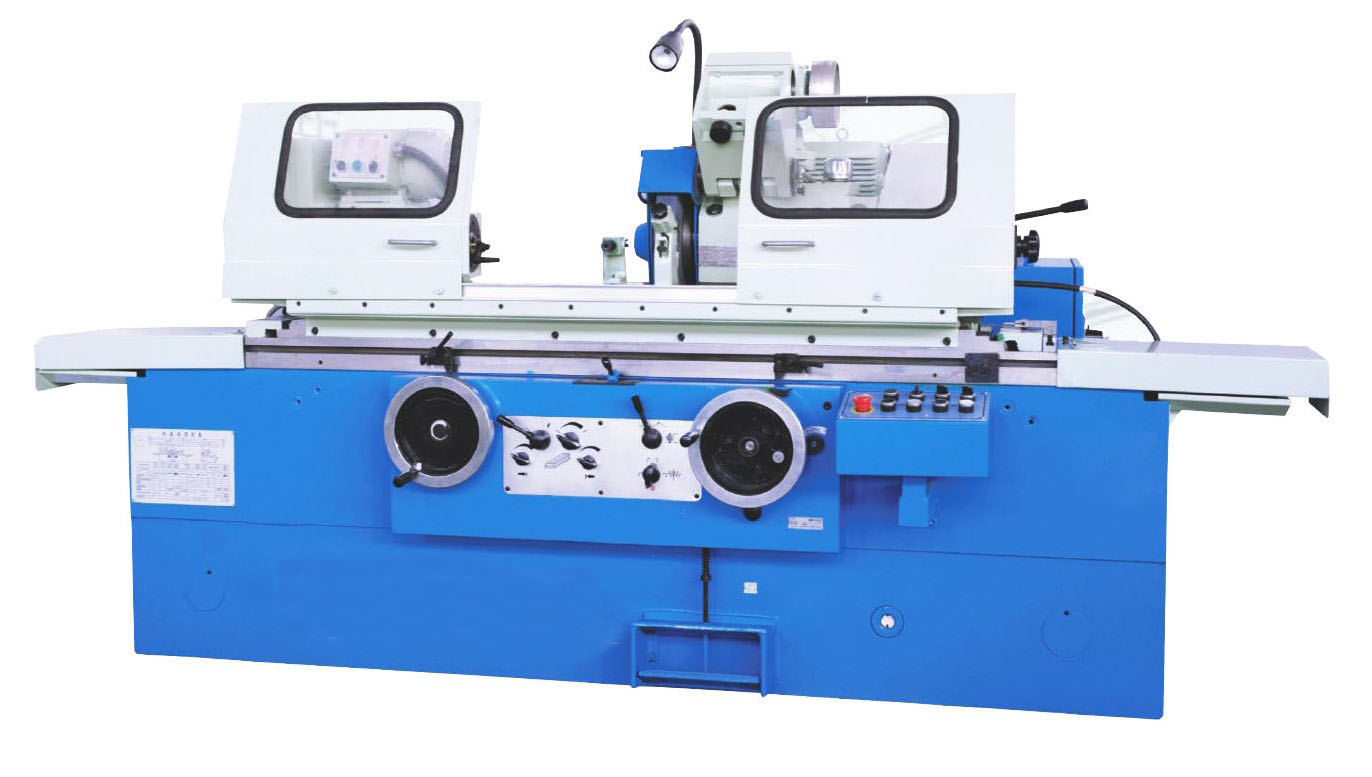

Универсальный кругло шлифовальный станок UG-320A
- На складе производителя
- Доставка от 35 дней
- Гарантия 12 мес
- Пусконаладка и сервис
- Гарантийное и послегарантийное ТО
Основные характеристики
- Расстояние межцентровое (мм): 650-1000
- Высота центров (мм): 135-180
- Max. вес заготовки (кг): 150-250
Доставим под заказ
Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки
Получить предложениеРассчитаем лизинг
c удорожанием 9,11% в год
| Параметр | Ед. изм. | Значение |
|---|---|---|
| Мощность главного двигателя | кВт | 5.5 |
| Вес | T | 5.3 (1000) / 6.1 (1500) / 7.9 (2000) / 9.9 (3000) |
| Рабочий стол | ||
| Расстояние межцентровое | мм | 1000, 1500, 2000, 3000 |
| Высота центров | мм | 180 |
| Диаметр наружной шлифовки (O.D) | мм | 8–320 |
| Диаметр внутренней шлифовки (I.D) | мм | 30–100 |
| Макс. длина наружной шлифовки (O.D) | мм | 1000, 1500, 2000, 3000 |
| Макс. глубина внутренней шлифовки (I.D) | мм | 125 |
| Max. вес заготовки | kg | 150 |
| Перемещение при ручной подаче за 1 деление маховика | мм | 6 |
| Максимальный угол поворота стола (по часовой стрелке) | ° | 3° (1000, 1500), 2° (2000, 3000) |
| Максимальный угол поворота стола (против часовой) | ° | 7° (1000), 6° (1500), 5° (2000), 3° (3000) |
| Скорость продольного перемещения стола | м/мин | 0.1–4 |
| Передняя бабка | ||
| Угол поворота | ° | +90° |
| Конус шпинделя | MT | 4 |
| Частота вращения шпинделя | мин⁻¹ | 50HZ: 25–220, бесступенчатый |
| Шлифовальный суппорт | ||
| Частота вращения | мин⁻¹ | 1670 |
| Ход ускоренного перемещения суппорта | мм | 50 |
| Max. перемещение | мм | 246 |
| Угол поворота шлифовального суппорта | ° | ±30° |
| Перемещение за 1 об. маховика | мм | черновая: 2, чистовая: 0.5 |
| Перемещение за 1 деление (градуировка) | мм | черновая: 0.01, чистовая: 0.0025 |
| Размер круга (OD×W×ID) | мм | 400×50×203 |
| Окружная скорость | м/с | 35 |
| Узел внутреннего шлифования | ||
| Частота вращения шпинделя | мин⁻¹ | 10000 / 15000 |
| Размеры шлифовального круга | мм | Max: 50×25×13, Min: 17×20×6 |
| Задняя бабка | ||
| Тип центра | MT | 4 |
| Ход пиноли | мм | 30 |
| Двигатели | ||
| Мощность двигателя внутреннего шлифования | кВт | 1.1 |
| Мощность двигателя вращения заготовки | кВт | 1.5 |
Универсальный кругло шлифовальный станок UG-320A предназначен для шлифовки тел вращения различного диаметра.
Движение шлифовальной бабки осуществляется гидроприводом автоматически: в обычном и ускоренном режиме. Ручной маховик позволяет осуществлять перемещение шлифовальной бабки, грубую и точную подачи. Данное шлифовальное оборудование применяют для внутренней и внешней шлифовки. Вращение заготовки, вращение шлифовального круга, круга для внутренней шлифовки, питание масляного насоса и насоса охлаждения – осуществляется раздельными двигателями.
Равномерная смазка шпинделя происходит и на невысокой частоте вращения. В шлифовальной головке шпинделя кругло шлифовального станка UG-320A установлен подшипник скольжения. Зазор переднего подшипника может настраиваться, чтобы сделать возможным шлифование в центрах или патроне. Шлифовальная головка имеет поворот на ±90°, что позволяет шлифовать внешний и внутренний конус. Станок имеет современный дизайн, эргономично расположенные органы управления позволяют достичь удобства в эксплуатации и настройки.
Стандартная комплектация:
Система СОЖ
Фланец шлифовального круга
Шлифовальный круг
Балансировочная стойка
Устройство для правки
Освещение рабочей зоны
Открытый люнет
Устройство внутреннего шлифования
3-кулачковый патрон
Центрирующий центр
Передняя и задняя защита от разбрызгивания
Инструменты для обслуживания
Дополнительная комплектация:
Магнитный сепаратор СОЖ
Закрытый люнет
