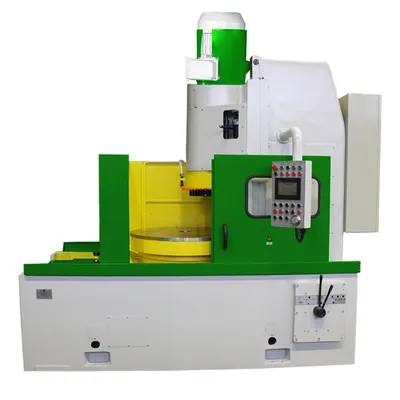

Плоскошлифовальный станок с вертикальным шпинделем и круглым столом VSG-1000 предназначен для шлифования торцом шлифовального круга, является высокоэффективным, точным и производительным станком.
Серия этих станков отличается повышенной жесткостью станины и шлифовальной головки; оснащён системой автоматической смазки для нижней направляющей рейки и вертикальной направляющей стойки рабочего стола, объём подаваемого масла можно регулировать в зависимости от интенсивности станка. Вертикальная стойка имеет трехточечную регулировку, компактную конструкцию, рабочий стол представляет собой круглый мощный электромагнит с магнитным равномерным полем, высокая точность, высокая мощность привода, электронное намагничивание и размагничивание, а также станки этой серии оснащены устройством очистки охлаждающей жидкости.
Плоскошлифовальный станок с вертикальным шпинделем в основном используется для шлифования заготовок и точных крупных деталей, шероховатость поверхности которых достигает более Ra 0,8. Параллельность находится в пределах 0,02/1000 мм. Поэтому эти станки подходят для шлифования крупных деталей в металлургии, производстве пильных полотен, автомобильной, тракторной, инструментальной, подшипниковой и других отраслях промышленности.
Технические характеристики VSG-1000:
Параметр |
Ед. измерения |
VSG-1000 |
Диаметр рабочего стола |
мм |
Ø1000 |
Диапазон усилия электромагнитного рабочего стола |
Н/см3 |
80-120 |
Максимальный размер шлифуемой заготовки |
мм |
Ø1000х400 |
Размер абразивного круга |
мм |
150х80х25 |
Скорость вращения рабочего стола |
|
12:24 |
Ход рабочего стола |
мм |
570 |
Скорость вращения рабочего стола |
м/мин |
3,7 |
Мощность двигателя вращения стола |
кВт |
2,4/1,5 |
Мощность двигателя перемещения рабочего стола |
кВт |
1,1 |
Частота вращения шпинделя шлифовальной головки |
мин-1 |
740 |
Ускоренное перемещения шлифовальной головки |
м/мин |
0,15 |
Мощность двигателя шлифовальной головки |
кВт |
45 |
Мощность подъемного двигателя шлифовальной головки |
кВт |
0,55 |
Скорость вертикальной подачи шлифовальной головки на об. (маховик) |
мм |
0,4 |
Дозированная вертикальная подача шлифовальной бабки, мм |
мм |
0,01 |
Вертикальный ход шлифовальной головки на деление лимба |
мм |
1,0 |
Мощность двигателя подачи СОЖ |
кВт |
0,25 |
Общая потребляемая мощность |
кВт |
50 |
Вес станка |
т |
7,5 |
