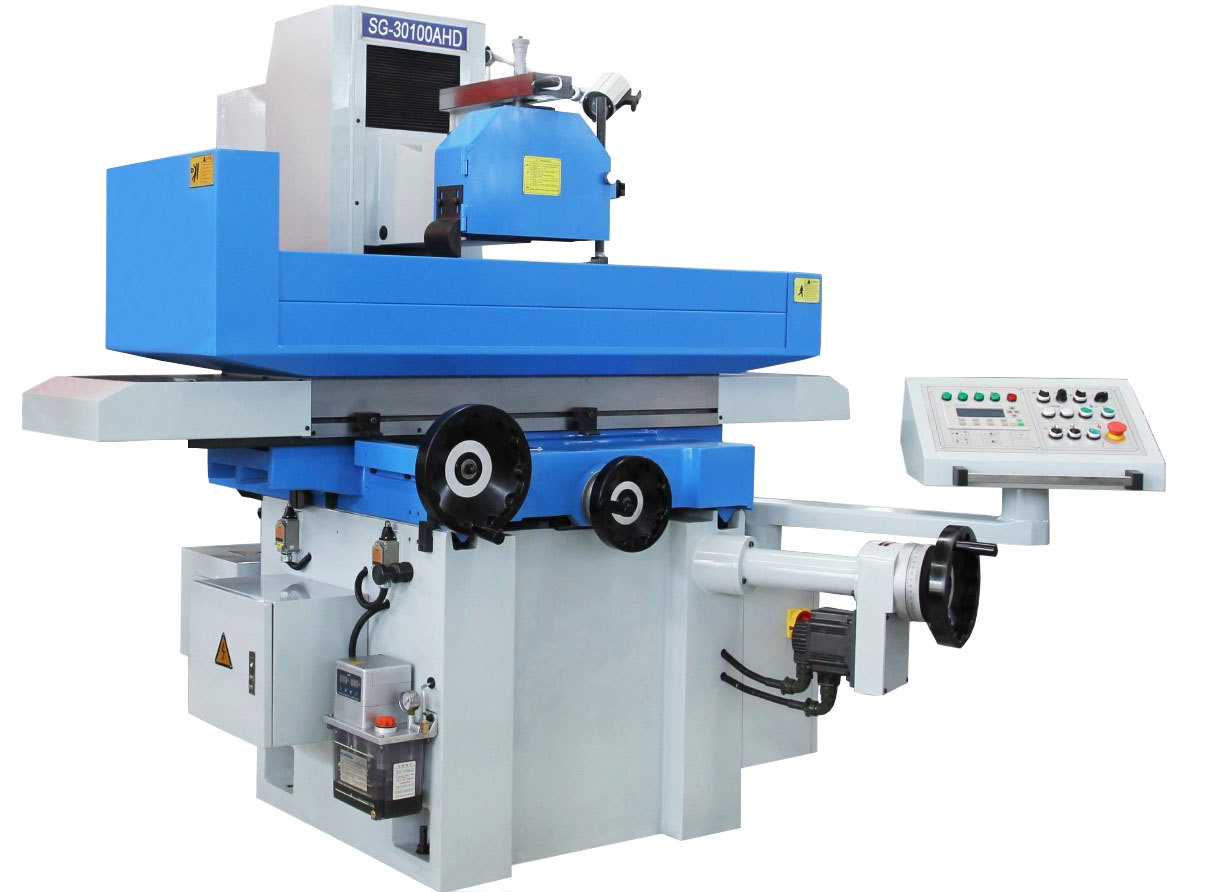

Плоскошлифовальный станок SG-3063 предназначен для финишной обработки плоских деталей. Изделия устанавливается на магнитной плите шлифовального станка.
Отличительные особенности:
1.Двойные направляющие станины, обеспечивает высокую жесткость посадки шлифовального шпинделя. Установлен закрытый стальной кожух для защиты двигателя шпинделя и направляющих, что повышает безопасность и улучшает внешний вид.
2. Эргономическая спроектированная панель управления с двухсторонней структурой поворота, позволяет оператору легко получить подходящее рабочее положение, повышает эффективность работы.
3. Безопасное и надежное электрическое управление, система защитной блокировки безопасности, выполнена в соответствии с требованиями CE к электрическому напряжению.
4. Рабочий стол приводится в движение гидравлической системой японского производства, обеспечивает плавность и безударное перемещение.
5. Независимая гидростанция в сборе с воздушным охлаждением, стабильно работает при повышении температуры, обеспечивает достаточную мощность для точного шлифования.
6. Направляющие закрыты тефлоновыми вставками, при сборке и изготовлении станка применяется операция шабрения, что влияет на плавность хода и сохраняет точность и долгий срок службы.
7. Шлифовальная машина серии A в стандартной комплектации оснащена серводвигателем переменного тока с автоматической подачей и управляется PLC или ЧПУ для автоматического подачи, а затем для автоматического шлифования.
8. Удобство и простота настройки, позволяет оператору легко управлять и настраивать машину для выполнения работ.
Серия AHR: Продольные и поперечные перемещения автоматически, ось Z с подъемным приводом.
Серия AHD: Продольные, поперечные перемещения автоматические. Перемещение по оси Z осуществляет ПЛК посредством сервопривода
Стандартная комплектация:
— защитный экран
— электромагнитный стол
— система подвода СОЖ
— освещение рабочей зоны
— инструмент для обслуживания.
— алмазный карандаш
— шлифовальный круг
— регулировочные опоры
— PLC контроллер (серия AHD)
— Руководство по эксплуатации
Дополнительные аксессуары:
— балансировочный стенд с оправкой
— система охлаждения с бумажными фильтрами
— система охлаждения с магнитным сепаратором
— система охлаждения с магнитным сепаратором и бумажным фильтром
— 2-осевое УЦИ
Технические характеристики:
| SG-3063AH | SG-3063AHR | SG-3063AHD | |||
| Размер стола | мм | 305*635 | 305*635 | 305*635 | |
| Размер магнитной плиты | мм | 300*600 | 300*600 | 300*600 | |
| Расстояние ось шпинделя/стол | мм | 580 | 580 | 580 | |
| Перемещения поперечное (Y) | мм | 340 | 340 | 340 | |
| Перемещение продольное (X) | мм | 765 | 765 | 765 | |
| Максимальный вес заготовки | кг | 270 | 270 | 270 | |
| Скорость продольного перемещения стола | м/мин | 5-25 | 5-25 | 5-25 | |
| Поперечное перемещение стола | Авто подача | мм/мин | 0,1 — 8 | 0,1 — 8 | 0,1 — 8 |
| Ускоренная подача | мм/мин | 990 | 990 | 990 | |
| Маховик | мм/дел | 0,02 | 0,02 | 0,02 | |
| Перемещения шлифовальной бабки | Авто подача | мм/мин | — | — | /0,005/0,01/0,02/0,03 /0,04/0,05 |
| Ускоренная подача | мм/мин | — | 650 | 480 | |
| Маховик | мм/дел | 0,005 | 0,005 | 0,005 | |
| Обороты шпинделя шлифовальной бабки | мин-1 | 1450 | 1450 | 1450 | |
| Размер шлифовального круга | 350х40х127 | 350х40х127 | 350х40х127 | ||
| Мощность двигателя шпинделя | кВт | 4 | 4 | 4 | |
| Мощность двигателя гидравлической системы | кВт | 2.2 | 2.2 | 2.2 | |
| Двигатель привода поперечной подачи | кВт | 0,4 | 0,4 | 0,4 | |
| Двигатель привода вертикальной подачи | кВт | 0.25 | 0.5 | 0.5 (серво) | |
| Мощность насоса СОЖ | кВт | 0.125 | 0.125 | 0.125 | |
| Занимаемое пространство (ДхШхВ) | мм | 2900*2200*1900 | 2900*2200*1900 | 2900*2200*1900 | |
| Габариты в упаковке | мм | 2350*2220*2210 | 2350*2220*2210 | 2350*2220*2210 | |
| Масса | кг | 2800 | 2800 | 2800 | |
