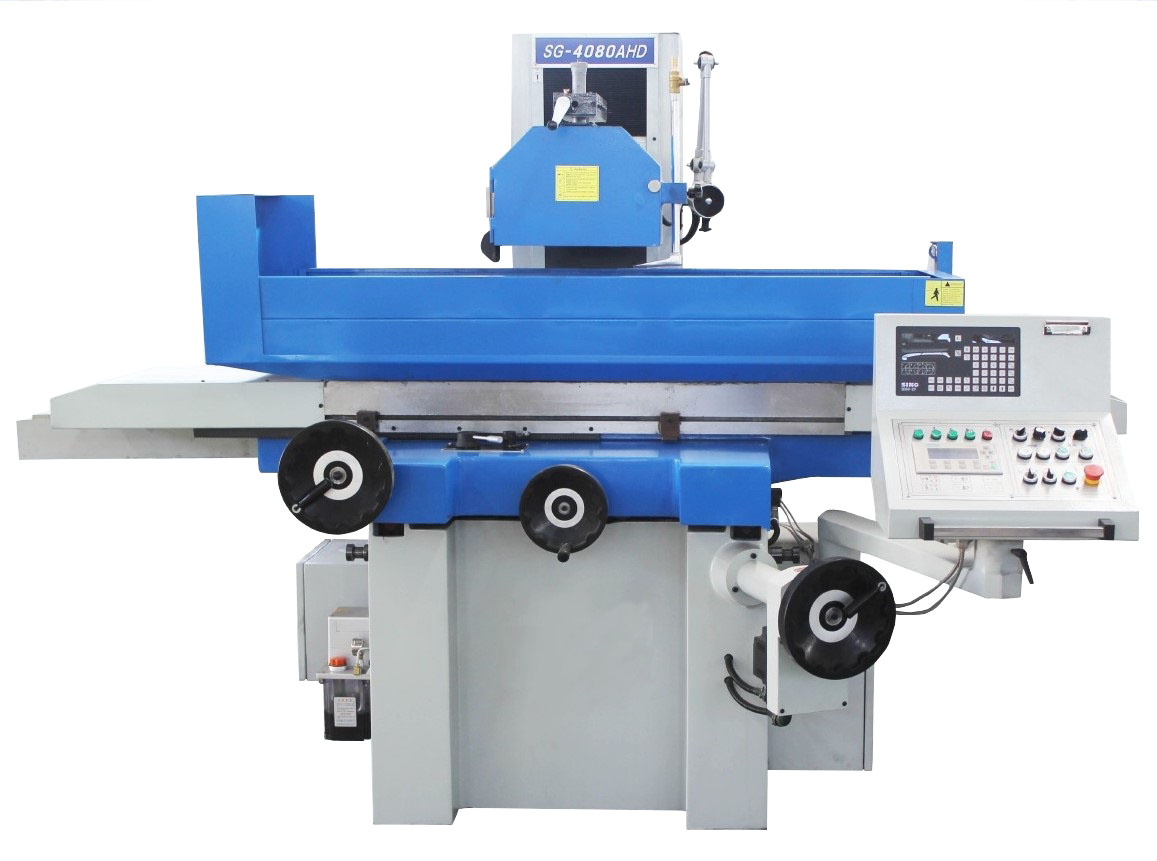

Плоскошлифовальный станок SG-4080

  • На складе производителя
  • Доставка от 35 дней
  • Гарантия 12 мес
  • Пусконаладка и сервис
  • Гарантийное и послегарантийное ТО

Основные характеристики

  • Размер стола (мм): 400×1000-600×2000
  • Размер магнитной плиты (мм): 400×1000-600×2000
  • Расстояние ось шпинделя/стол (мм): 500-700

Доставим под заказ

Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки

Получить предложение

Рассчитаем лизинг

c удорожанием 9,11% в год

Запросить расчет
Параметры Ед. изм. SGA4080AH SGA4080AHR SGA4080AHD
Размер стола мм 406*813 406*813 406*813
Размер магнитной плиты мм 400*800 400*800 400*800
Расстояние ось шпинделя/стол мм 580 580 580
Перемещения поперечное (Y) мм 450 450 450
Перемещение продольное (X) мм 910 910 910
Максимальный вес заготовки кг 500 500 500
Скорость продольного перемещения стола м/мин 5-25 5-25 5-25
Поперечное перемещение стола
Авто подача мм/мин 0,1 — 8 0,1 — 8 0,1 — 8
Ускоренная подача мм/мин 990 990 990
Маховик мм/дел 0,02 0,02 0,02
Перемещения шлифовальной бабки
Авто подача мм/мин /0,005/0,01/0,02/0,03
/0,04/0,05
Ускоренная подача мм/мин 650 480
Маховик мм/дел 0,005 0,005 0,005
Обороты шпинделя шлифовальной бабки мин-1 1450 1450 1450
Размер шлифовального круга   350х40х127 350х40х127 350х40х127
Мощность двигателя шпинделя кВт 4 4 4
Мощность двигателя гидравлической системы кВт 2.2 2.2 2.2
Двигатель привода поперечной подачи кВт 0,4 0,4 0,4
Двигатель привода вертикальной подачи кВт 0.25 0.5 0.5 (серво)
Мощность насоса СОЖ кВт 0.125 0.125 0.125
Занимаемое пространство (ДхШхВ) мм 3600*2400*1900 3600*2400*1900 3600*2400*1900
Габариты в упаковке мм 2850*2270*2210 2850*2270*2210 2850*2270*2210
Масса кг 3400 3400 3400

Плоскошлифовальный станок SG-4080 предназначен для финишной обработки плоских деталей. Изделия устанавливается на магнитной плите шлифовального станка.

Отличительные особенности:
1.Двойные направляющие станины, обеспечивает высокую жесткость посадки шлифовального шпинделя. Установлен закрытый стальной кожух для защиты двигателя шпинделя и направляющих, что повышает безопасность и  улучшает внешний вид.
2. Эргономическая спроектированная панель управления с двухсторонней структурой поворота, позволяет оператору легко получить подходящее рабочее положение, повышает эффективность работы.
3. Безопасное и надежное электрическое управление, система защитной блокировки безопасности, выполнена в соответствии с требованиями CE к электрическому напряжению.
4. Рабочий стол приводится в движение гидравлической системой японского производства, обеспечивает плавность и безударное перемещение.
5. Независимая гидростанция в сборе с воздушным охлаждением, стабильно работает при повышении температуры, обеспечивает достаточную мощность для точного шлифования.
6. Направляющие закрыты тефлоновыми вставками, при сборке и изготовлении станка применяется операция шабрения, что влияет на плавность хода и сохраняет точность и долгий срок службы.
7. Шлифовальная машина серии A в стандартной комплектации оснащена серводвигателем переменного тока с автоматической подачей и управляется PLC  или ЧПУ для автоматического подачи, а затем для автоматического шлифования.
8. Удобство и простота настройки, позволяет оператору  легко управлять и настраивать машину для  выполнения работ.

Серия AHR: Продольные и поперечные перемещения автоматически, ось Z с подъемным приводом.
Серия AHD: Продольные, поперечные перемещения автоматические. Перемещение по оси Z осуществляет ПЛК посредством сервопривода.

Стандартная комплектация:
— защитный экран
— электромагнитный стол
— система подвода СОЖ
— освещение рабочей зоны
— инструмент для обслуживания.
— алмазный карандаш
— шлифовальный круг
— регулировочные опоры
— PLC контроллер (серия AHD)
— Руководство по эксплуатации

Дополнительные аксессуары:
— балансировочный стенд с оправкой
— система охлаждения с бумажными фильтрами
— система охлаждения с магнитным сепаратором
— система охлаждения с магнитным сепаратором и бумажным фильтром
— 2-осевое УЦИ
