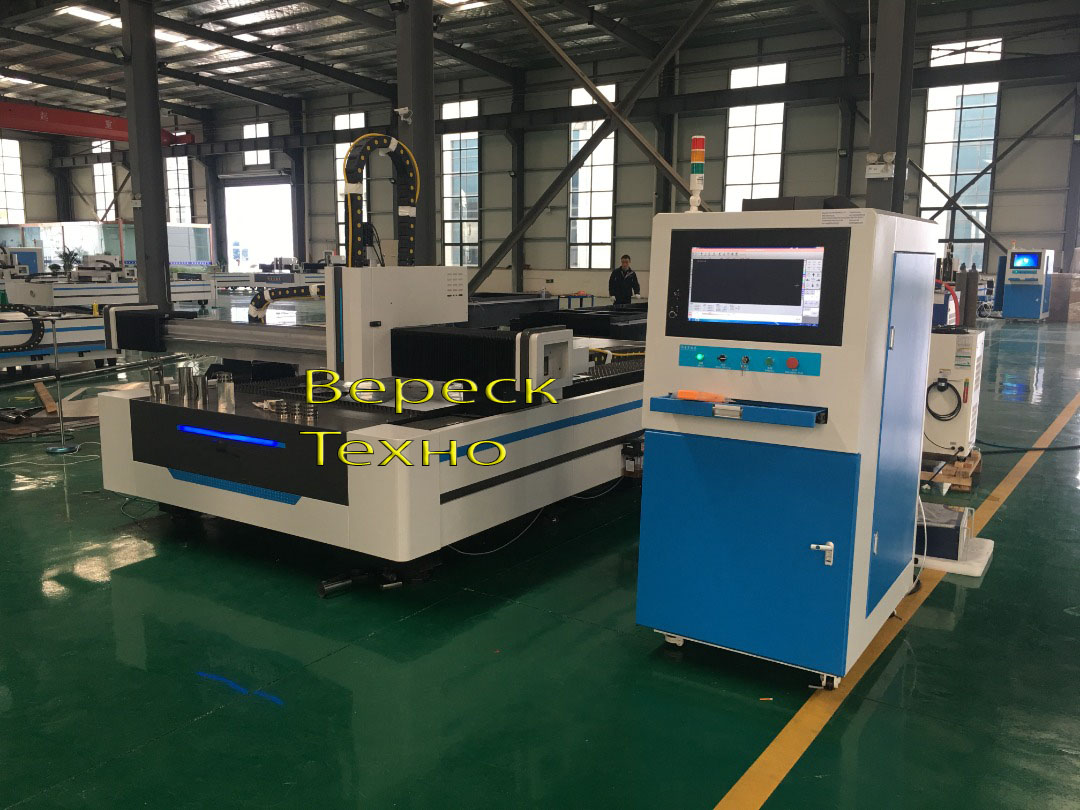

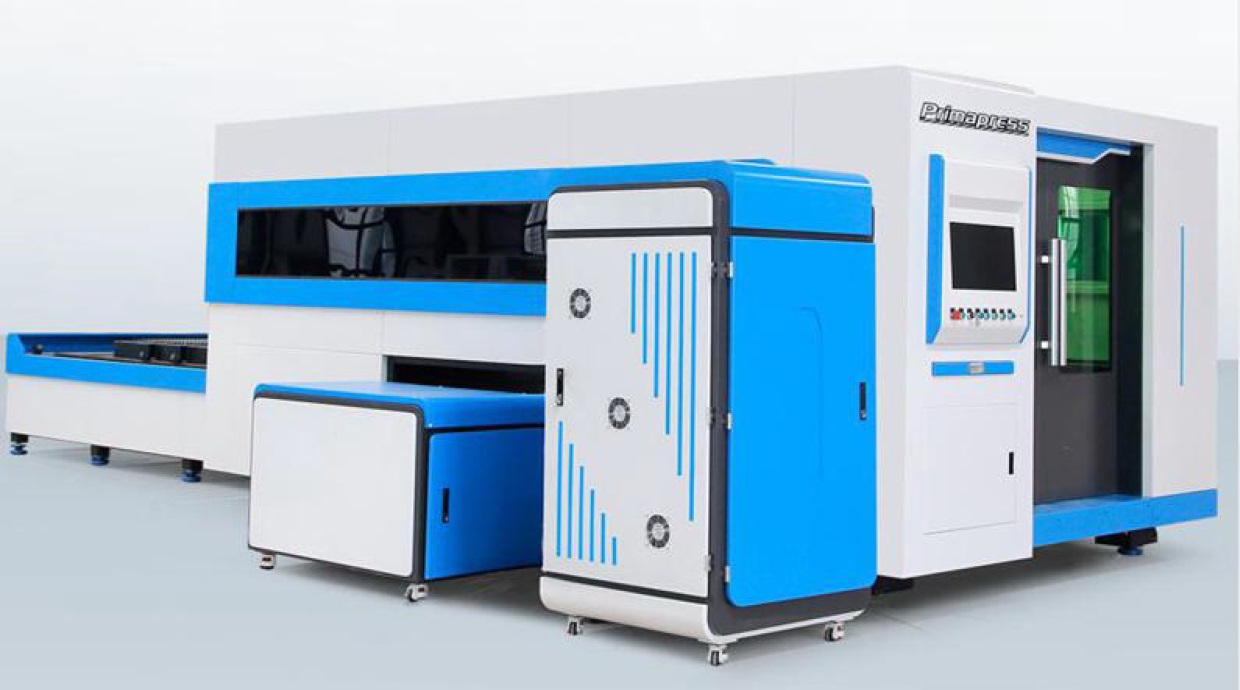

Установка лазерной резки с ЧПУ HL-6020B

  • На складе производителя
  • Доставка от 35 дней
  • Гарантия 12 мес
  • Пусконаладка и сервис
  • Гарантийное и послегарантийное ТО

Основные характеристики

  • Рабочее поле: 6000×2000 мм
  • Производитель лазерных источников: Raycus/IPG
  • Лазерная головка: WSX

Доставим под заказ

Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки

Получить предложение

Рассчитаем лизинг

c удорожанием 9,11% в год

Запросить расчет
HL 6020 B
Рабочее поле 6000*2000 мм
Передача:
- оси X и Y

- ось Z

квадратные направляющие HIWIN 25 мм
и зубчатые рейки
ШВП
Тип лазера Оптоволоконный лазер (fiber)
Длина волны лазера 1070±10 нм
Мощность лазерного источника                                      1/1,5/2/3/4/5/6  кВт
Производитель лазерных источников Raycus/ IPG
Лазерная головка WSX
Система управления CypСut
Поддерживаемые типы файлов .plt, .AI, .dxf и т.д.
Точность позиционирования ≤ ±0.05 мм
Точность повторного позиционирования ≤ ±0.02 мм
Минимальная ширина лазерного луча >0.12 - ≤0.15 мм
Рабочая температура 0-35°C
Система привода Серводвигатели Fuji (Япония)
Х -0.85
Y-0.85
Z-0.4
Рабочее напряжение 220/380В±10%,  50Гц/60Гц
Вес станка, кг 4500
Габаритные размеры, мм 5550*2225*2125

Установка лазерной резки с ЧПУ HL-6020B предназначена для раскроя листового материала на высоких скоростях и высокой точностью. Отличительной особенностью от серии А является наличие защитного ограждения кабинетного типа. Также станки этой серии могут быть укомплектованы сменными рабочими столами, с автоматическим или механическим приводом.

Преимущества машины:
На данной машине лазерной резки реализована технология основанная на международном передовом опыте: волоконный генератор лазера высокой мощности от компании Raycuslaser, высокой точности реечная передача, импортные высокоточные линейные направляющие, эффективная система ЧПУ. Всё это представляет собой систему волоконно лазерной резки высокой точности с ЧПУ для высокоскоростного и точного раскроя, в основном используется для резки углеродистого стального листа, нержавеющей стали, алюминия и других металлов и материалов. Высокоскоростные характеристики, точность, высокая эффективность, экономичность резки - это лучший выбор для металлообрабатывающей промышленности.

Применяемые компанты:
1. Оптоволоконный лазерный источник, Raycus  (опция IPG)
2.Лазерная головка WSX,
3.Програмное обеспечение Cypcut
4.Cерво моторы Fuji, Япония
5.Редукторы скорости Motereducer, Франции
6.Электрокомпоненты Schneider, Франция
7.Зубчатая рейка YYC, Tайвань
8.Квадратные направляющие HIWIN, Тайвань
9.Пневматический элементы SMC, Япония
10.Подшипники NSK, Япония
11.Система дымоудаления, вентилятор
12.Система автоматической смазки
13. Автоматическая проверка системы давления

Конфигурация:

Лазерная головка

Малый вес, компактный дизайн позволяют достичь значительного ускорения и высокой скорости обработки

Отсутствие заноса (инерции), быстрый отклик устройства определения расстояния.

Полная защита оптического тракта от пыли применением защитного зеркала

Контроль давления (режущего газа) в сопле и в режущей головке

Стабильность перемещения по оси Z

Поскольку режущая головка оснащена высокочувствительным бесконтактным датчиком под управлением контроллера, неровности листа на рабочем столе напрямую влияют на стабильность работы оси Z

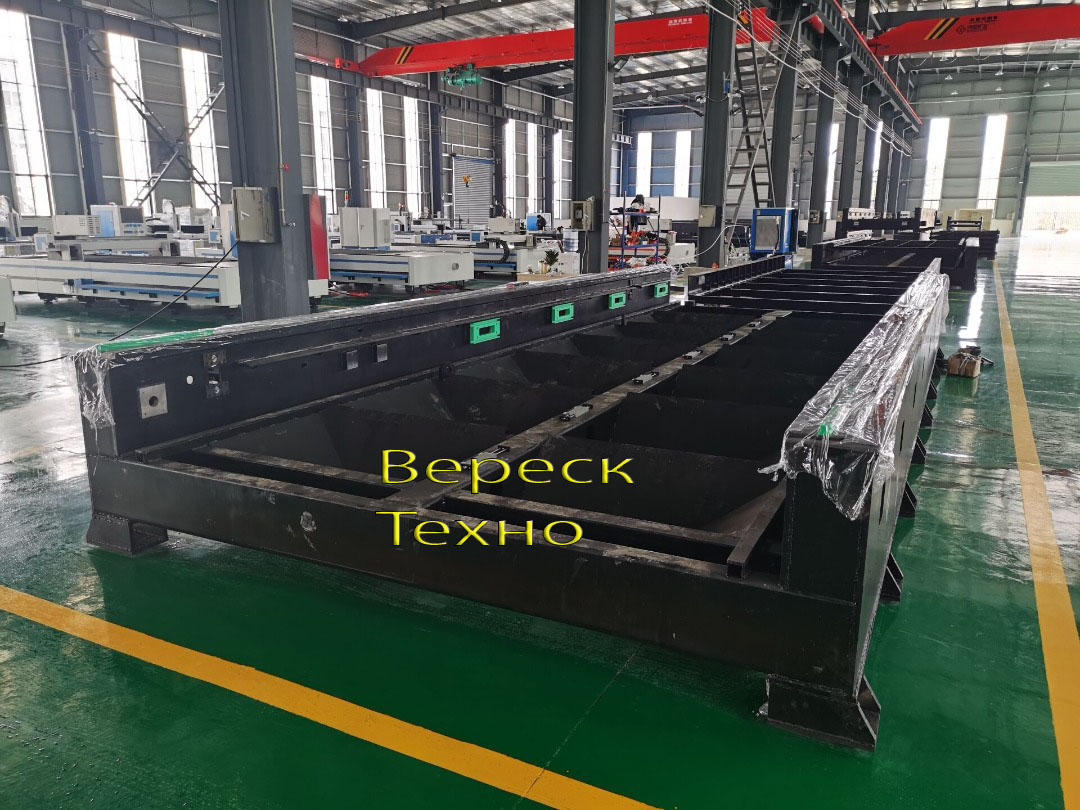

Станок по всем осям оснащен квадратными линейными направляющими и каретками тайваньской фирмы HIWIN либо аналогичными по классу. Сечение направляющих 25мм. Такие направляющие в сочетании с линейными подшипниками (каретками) имеют очень высокую динамическую грузоподъемность, что в сочетание с высокой жесткостью станины и портала дает не только высокую жесткость самого станка, но также и большой рабочий ресурс.

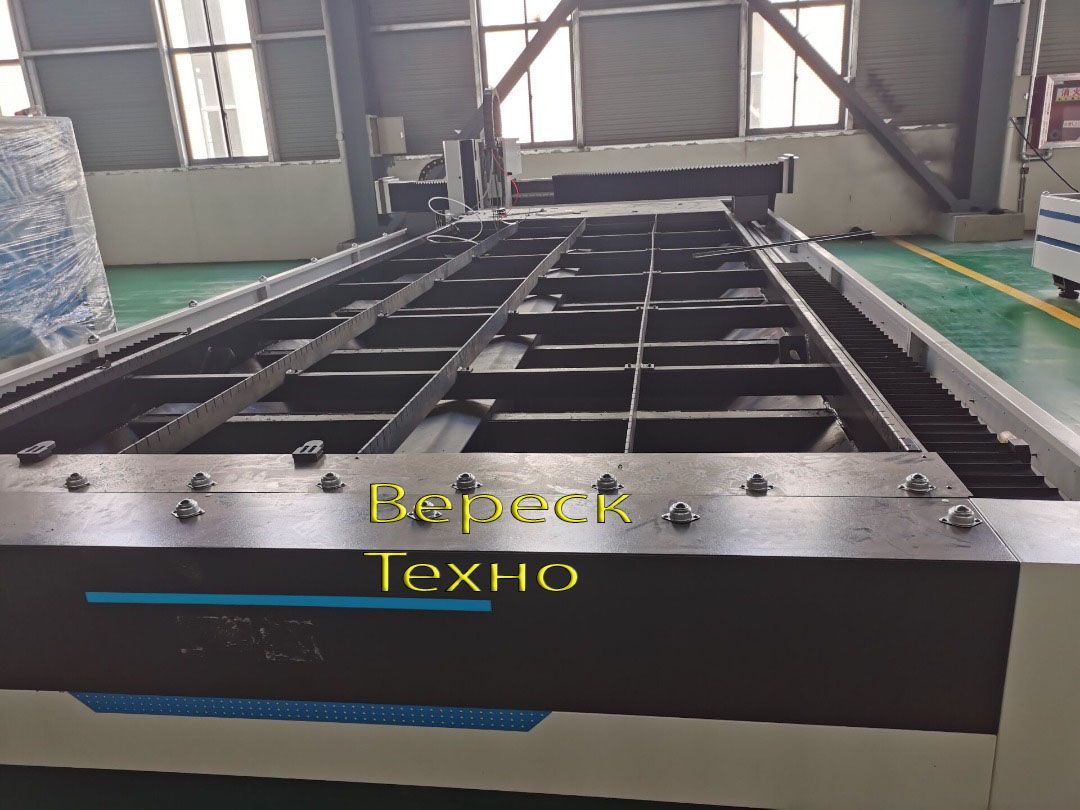

Передача по осям XY станка осуществляется по зубчатой рейке. За счет применения рейки увеличивается точности при работе станка, также и скоростные параметры.

Автоматический «чиллер» для охлаждения лазера.

Внешняя система водяного охлаждения оснащена де-ионизатором, фильтром, регулятором температуры и позволяет снизить частоту замены воды.

Точность регулировки температуры: ±1°С.

Интеллектуальный контроллер температуры обеспечивает работу в 2 режимах, настройку различных параметров и оповещение о неисправности.

Устройство оснащено рядом защит: от неисправности компрессора, от перегрузки компрессора по току, от протечки хладагента, от чрезмерного повышения/понижения температуры.

Пневматический патрон



Служит для зажима и придания вращения заготовок. Скорость вращения и позиционирования задаётся управляющей программой

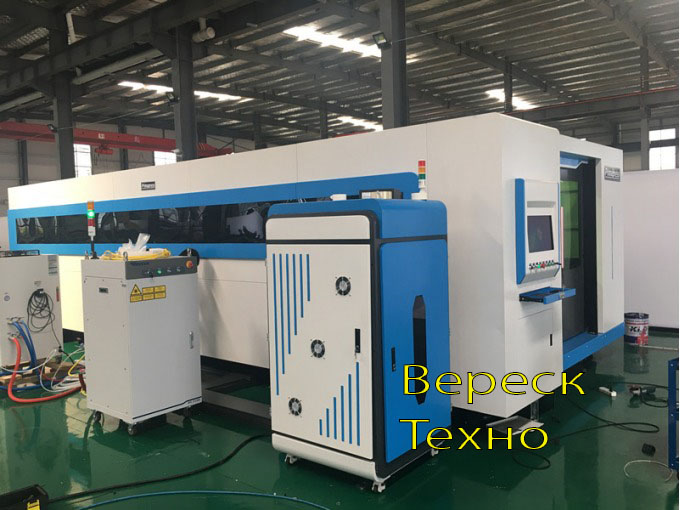

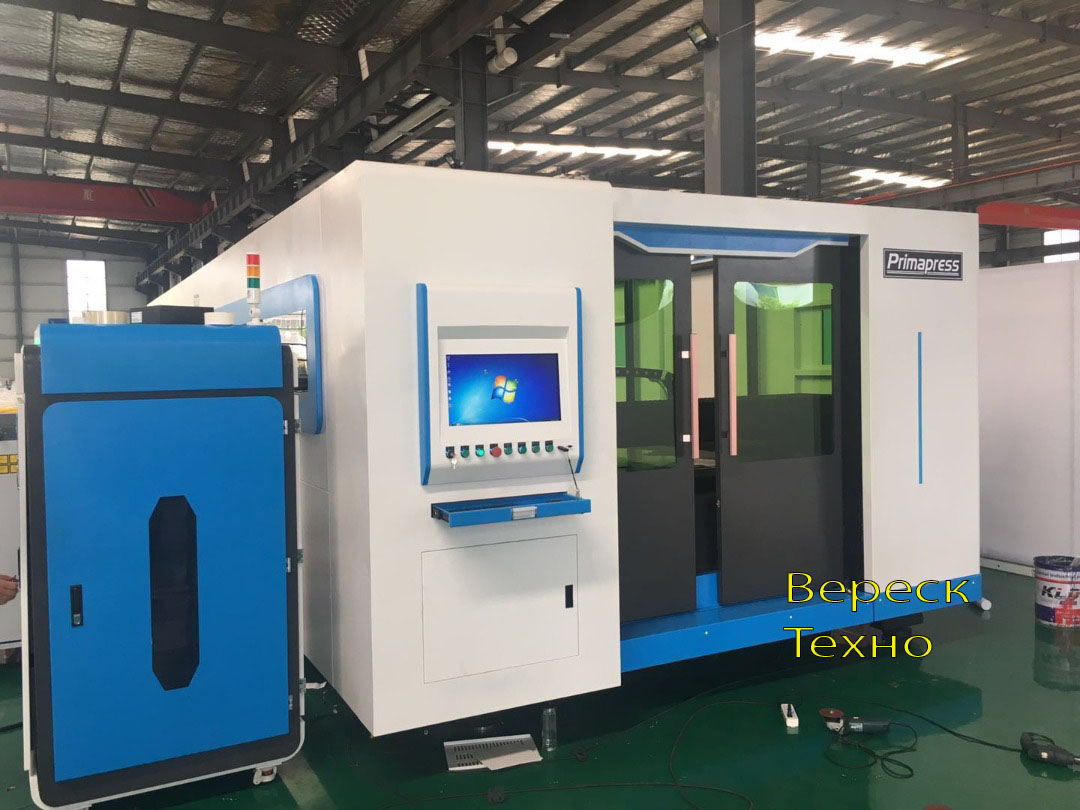

Полное кабинетное ограждение.  Защищает оператора от лазерного излучения

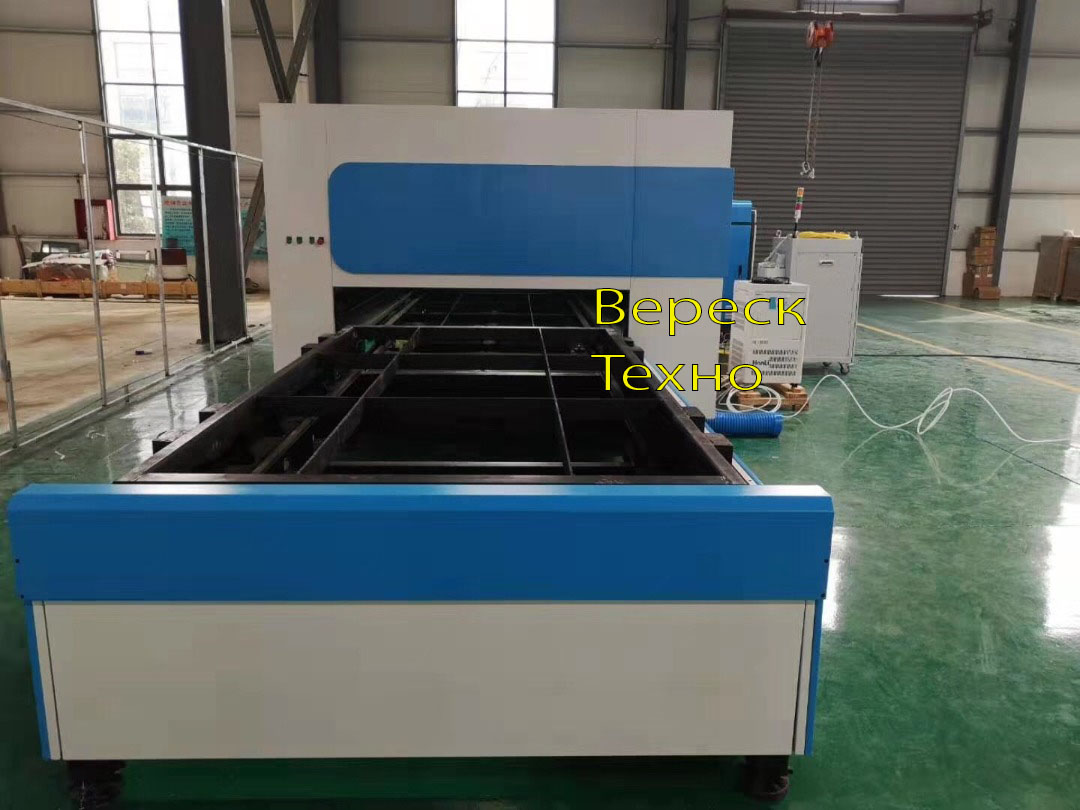

Автоматически сменяемые паллеты. Позволяет увеличить производительность. Пока на первом столе происходит резка, на второй паллете, находящейся вне зоны обработки  оператор снимает полученные изделия и устанавливает следующий лист для обработки
Вытяжная система. Вытягивает продукты горения, образовавшиеся в процессе лазерной резки. Фильтрованный воздух безопасен для человека и окружающей среды.

Пусконаладка (ввод в эксплуатацию)

Условия проведения пусконаладочных работ.

  • Может входить в стоимость поставки или оплачиваться отдельно.
  • Сроки выполнения в течение 7 дней после поставки.

Этапы работ

  • Проверка комплектации и целостности оборудования.
  • Монтаж и подключение (электрика, пневматика, гидравлика и т. д.).
  • Настройка программного обеспечения (если требуется).
  • Тестовый запуск и изготовление детали.
  • Обучение персонала (базовый инструктаж).

Требования к заказчику

  • Наличие подготовленного помещения, электросети, сжатого воздуха и т. д.
  • Необходимость присутствия технического персонала клиента.

Гарантийное обслуживание

Срок гарантии 12–24 месяца - по согласованию с Заказчиком.

Условия гарантии

  • Гарантия распространяется на узлы и агрегаты. На инструмент и прочие расходные материалы, гарантия не распространяется.
  • Требования к обслуживанию - своевременное обслуживание оборудование, согласно инструкции по эксплуатации и выполнению всех рекомендаций..

Гарантийный случай оформляется путем направления акта в адрес нашей организации по электронной почте..

Сервисное обслуживание

Виды сервисных работ

  • Плановое ТО (рекомендуемая периодичность).
  • Ремонт и замена изношенных узлов.
  • Диагностика и профилактика.

Сервисные пакеты

  • Расширенная сервисная поддержка на 1 год.

Сроки реагирования - выезд специалиста в течение 48 часов.

Запасные части и расходники

Сроки поставки запчастей (наличие на складе, под заказ).

Доставка

Варианты доставки

Самовывоз

  • Склад находиться в Московской области
  • График работы с 09.00 до 18.00.
  • Необходимо согласовать заранее.

Транспортной компанией

  • Список партнеров «Деловые Линии», «ПЭК», «КИТ» и др..
  • Возможность выбора ТК клиентом

Собственной логистикой

  • Доставка по Москве и в другие регионы по согласованию с Заказчиком.
  • Стоимость согласовывается в индивидуальном порядке.

Особенности доставки станков

  • Требуется спецтранспорт (для тяжелых , негабаритных станков.
  • Необходимость грузчиков или автокрана - зависит от оборудования и сложности транспортировки.
  • Упаковка (деревянная обрешетка, защита от влаги и т. д.).

Таможенное оформление (для международных поставок)

  • Берем на себя все таможенные очистки.

Сроки доставки

  • Среднее время обработки заказа «1–3 рабочих дня».
  • Зависимость сроков от региона.
