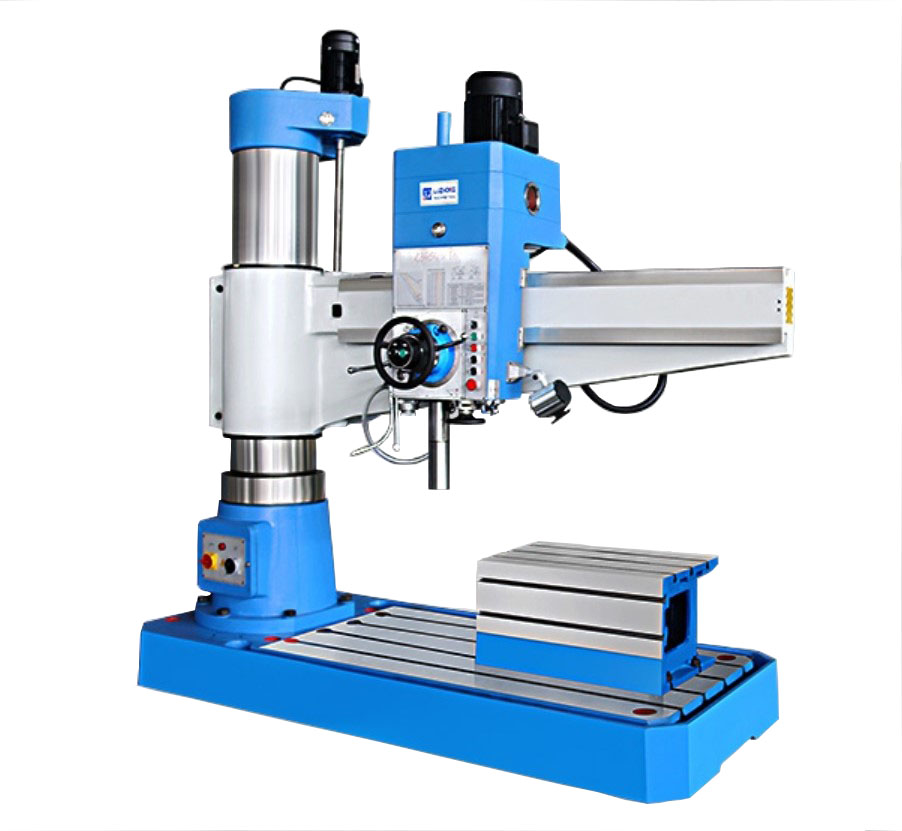

Радиально-сверлильный станок Z3063х20/1

  • На складе производителя
  • Доставка от 35 дней
  • Гарантия 12 мес
  • Пусконаладка и сервис
  • Гарантийное и послегарантийное ТО

Основные характеристики

  • Максимальный диаметр сверления (мм): 120
  • Размер стола (мм): 2000×1600
  • Перемещение шпинделя (мм): 500

Доставим под заказ

Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки

Получить предложение

Рассчитаем лизинг

c удорожанием 9,11% в год

Запросить расчет
Z3063х20/1 Значение
Максимальный диаметр сверления (сталь), мм 63
Нарезание резьбы, мм 61
Расстояние между осью шпинделя и колонной, мм 450-2000
Расстояние между конусом шпинделя и рабочей поверхностью стола плиты, мм 400-1600
Вертикальное перемещение рукава, мм 800
Перемещение шпиндельной бабки вдоль рукава, мм 1550
Диаметр колонны, мм 450
Диаметр шпинделя, мм 85
Перемещение шпинделя, мм 400
Конус шпинделя Морзе №5
Скорости вращения шпинделя, об/мин 25-1600
Количество скоростей шпинделя 16
Диапазон подач шпинделя, мм/оборот 0,04-3,20
Количество ступеней подач шпинделя 16
Размер рабочей поверхности, мм 630x800
Мощность главного двигателя, кВт 5,5
Мощность двигателя подъема рукава, кВт 1,5
Размеры станка, мм 3080x1250x3291
Масса станка Z3063, кг 7000

Радиально-сверлильные станки Z3063х20/1  используются для обработки и получения отверстий в изделиях средних и крупных размеров.

На станках этого типа можно выполняются такие виды работ, как: сверление, зенкерование, развертывание, подрезка торцов и нарезание резьбы. Радиально-сверлильные  станки нашли применение во всех типах производств: индивидуальном, мелкосерийном серийном.

Все узлы станка изготовлены из высокопрочных сталей и сплавов, также ключевые узлы проходят термическую обработку, что обеспечивает надежность и долговечность станка в период эксплуатации.
Зажим и смена скоростей управляются гидравликой.
Механические и электрические органы управления станком размещены в передней бабке для простого и быстрого использования.
Станок состоит из следующих частей: основания, внутренняя и внешняя колонны, рабочий стол, шпиндельная бабка, главный привод, система подачи СОЖ, система централизованной смазки, электрического оборудования.

С помощью специального механизма можно выбрать скорость резания и скорость подач без остановки станка.
Шпиндельная головка, манипулятор и колонна обладают плавностью и точностью хода.
Механизмы управления сверлильным  станком находятся на передней поверхности шпиндельной бабки. Насос и бак СОЖ располагается в основании станка.
Электрошкаф размещён на задней поверхности руки в специальной нише.

Комплектация
Стандартная комплектация

  • Стол коробчатый
  • Система охлаждения
  • Болты для фундамента
  • Инструмент

Пусконаладка (ввод в эксплуатацию)

Условия проведения пусконаладочных работ.

  • Может входить в стоимость поставки или оплачиваться отдельно.
  • Сроки выполнения в течение 7 дней после поставки.

Этапы работ

  • Проверка комплектации и целостности оборудования.
  • Монтаж и подключение (электрика, пневматика, гидравлика и т. д.).
  • Настройка программного обеспечения (если требуется).
  • Тестовый запуск и изготовление детали.
  • Обучение персонала (базовый инструктаж).

Требования к заказчику

  • Наличие подготовленного помещения, электросети, сжатого воздуха и т. д.
  • Необходимость присутствия технического персонала клиента.

Гарантийное обслуживание

Срок гарантии 12–24 месяца - по согласованию с Заказчиком.

Условия гарантии

  • Гарантия распространяется на узлы и агрегаты. На инструмент и прочие расходные материалы, гарантия не распространяется.
  • Требования к обслуживанию - своевременное обслуживание оборудование, согласно инструкции по эксплуатации и выполнению всех рекомендаций..

Гарантийный случай оформляется путем направления акта в адрес нашей организации по электронной почте..

Сервисное обслуживание

Виды сервисных работ

  • Плановое ТО (рекомендуемая периодичность).
  • Ремонт и замена изношенных узлов.
  • Диагностика и профилактика.

Сервисные пакеты

  • Расширенная сервисная поддержка на 1 год.

Сроки реагирования - выезд специалиста в течение 48 часов.

Запасные части и расходники

Сроки поставки запчастей (наличие на складе, под заказ).

Доставка

Варианты доставки

Самовывоз

  • Склад находиться в Московской области
  • График работы с 09.00 до 18.00.
  • Необходимо согласовать заранее.

Транспортной компанией

  • Список партнеров «Деловые Линии», «ПЭК», «КИТ» и др..
  • Возможность выбора ТК клиентом

Собственной логистикой

  • Доставка по Москве и в другие регионы по согласованию с Заказчиком.
  • Стоимость согласовывается в индивидуальном порядке.

Особенности доставки станков

  • Требуется спецтранспорт (для тяжелых , негабаритных станков.
  • Необходимость грузчиков или автокрана - зависит от оборудования и сложности транспортировки.
  • Упаковка (деревянная обрешетка, защита от влаги и т. д.).

Таможенное оформление (для международных поставок)

  • Берем на себя все таможенные очистки.

Сроки доставки

  • Среднее время обработки заказа «1–3 рабочих дня».
  • Зависимость сроков от региона.
