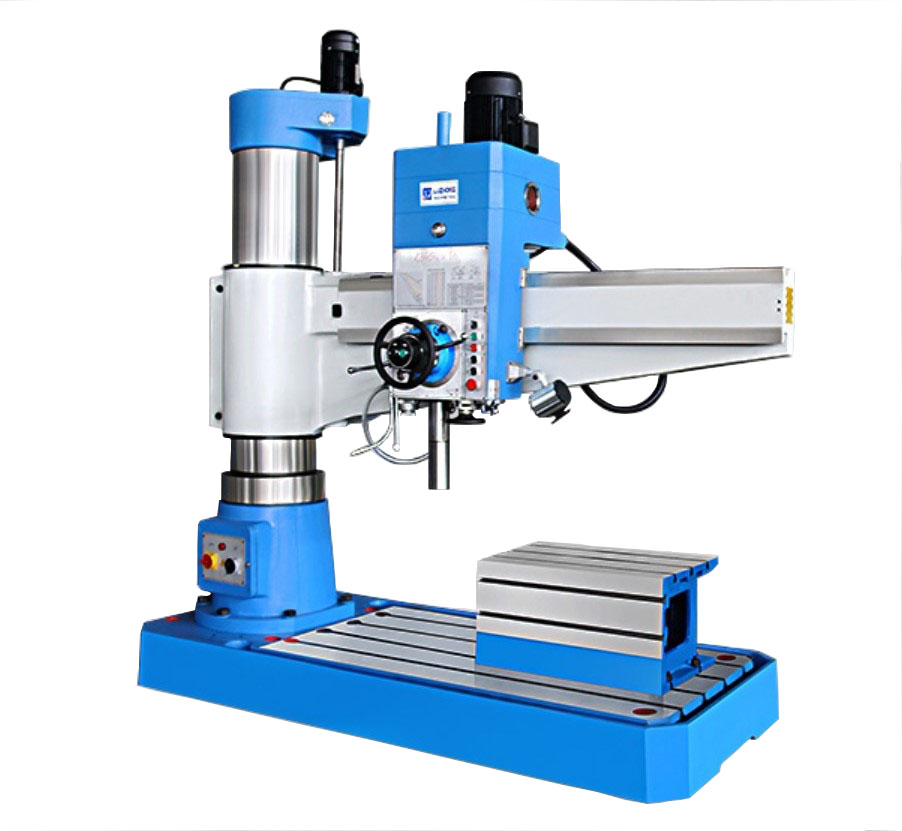

Радиально-сверлильные станки Z3032x10 используются для обработки и получения отверстий в изделиях средних и крупных размеров.
На станках этого типа можно выполняются такие виды работ, как: сверление, зенкерование, развертывание, подрезка торцов и нарезание резьбы. Радиально-сверлильные станки нашли применение во всех типах производств: индивидуальном, мелкосерийном серийном.
Все узлы станка изготовлены из высокопрочных сталей и сплавов, также ключевые узлы проходят термическую обработку, что обеспечивает надежность и долговечность станка в период эксплуатации.
Зажим и смена скоростей управляются гидравликой.
Механические и электрические органы управления станком размещены в передней бабке для простого и быстрого использования.
Станок состоит из следующих частей: основания, внутренняя и внешняя колонны, рабочий стол, шпиндельная бабка, главный привод, система подачи СОЖ, система централизованной смазки, электрического оборудования.
С помощью специального механизма можно выбрать скорость резания и скорость подач без остановки станка.
Шпиндельная головка, манипулятор и колонна обладают плавностью и точностью хода.
Механизмы управления сверлильным станком находятся на передней поверхности шпиндельной бабки. Насос и бак СОЖ располагается в основании станка.
Электрошкаф размещён на задней поверхности руки в специальной нише.
Комплектация
Стандартная комплектация
- Стол коробчатый
- Система охлаждения
- Болты для фундамента
- Инструмент
| Z3080х25 | Значение |
| Максимальный диаметр сверления, мм | 80 |
| Расстояние между осью шпинделя и колонной, мм | 500~2500 |
| Расстояние от торца шпинделя до поверхности основания, мм | 550~2000 |
| Перемещение шпинделя, мм | 450 |
| Горизонтальное перемещение шпиндельной бабки, мм | 2000 |
| Конус шпинделя (Морзе №) | 6 |
| Мощность двигателя шпинделя, кВт | 7.5 |
| Диапазон скоростей шпинделя, об/мин | 16-1250 |
| Количество скоростей шпинделя | 16 |
| Диапазон подач шпинделя, мм/об | 0.04-3.20 |
| Количество подач шпинделя | 16 |
| Размеры стола, мм | 1000×800 |
| Угол поворота руки, ° | +/-180 |
| Габаритные размеры, мм | 3730×1400×4025 |
| Вес нетто, кг | 11000 |
