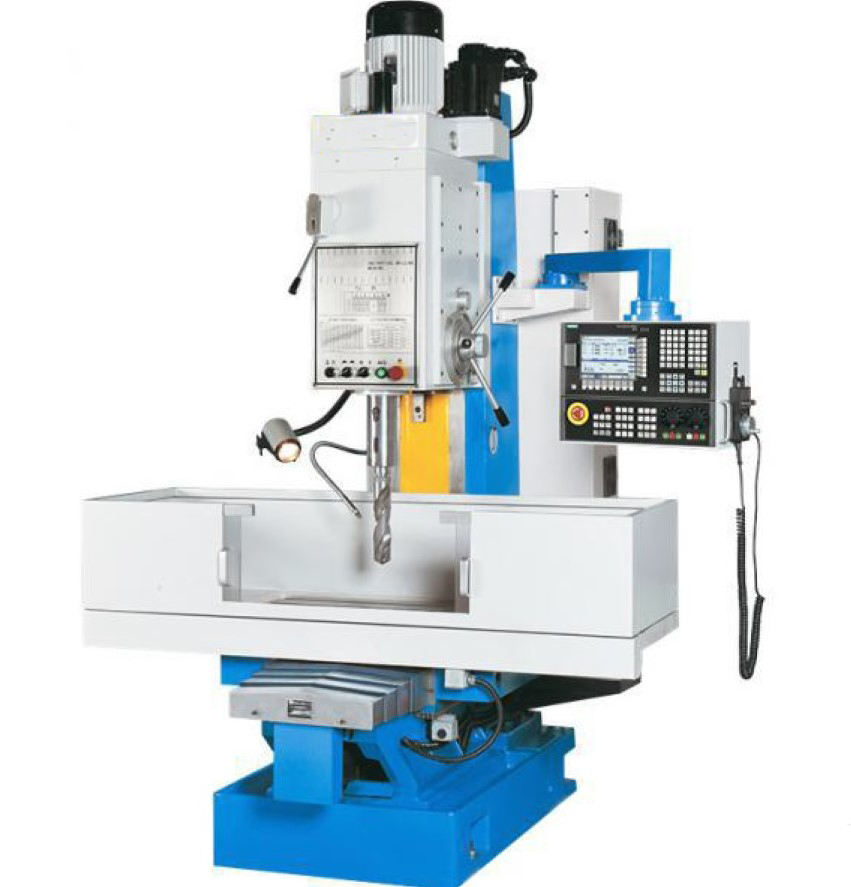

Вертикально сверлильный станок с ЧПУ ZK-40A предназначен для операций сверления, развёртывания, глубокой обработки, ряда отверстий и других работ.
Вертикально сверлильный станок с ЧПУ ZK-40A предназначен для обработки изделий из конструкционной стали, нержавещей стали, алюминия и материалов из цветных сплавов. Благодаря наличию в базовой комплектации системы ЧПУ Siemens 808 процесс создания управляющих программ и производительность станка повышена.
Циклы обработки сопровождаются графической поддержкой. Станина станка имеет коробчатую конструкцию, выполненную из серого чугуна, с широкими направляющими, прошедшими закалку.
Мощный главный двигатель с многоступенчатой механической коробкой скоростей позволяет достичь высокий крутящий момент во всем диапазоне частоты вращения.
Комплектация:
- система ЧПУ Siemens 808 D ,
- освещение рабочей зоны,
- система подачи СОЖ,
- крепёжные болты,
- частичное ограждение рабочей зоны,
- руководство по эксплуатации на русском языке
| Параметр | Значение |
| диаметр сверления | 40 мм |
| нарезаемая резьба | 32 мм |
| Рабочая зона | |
| технологический ход, ось X | 850 мм |
| технологический ход, ось Y | 400 мм |
| технологический ход, ось Z | 240 мм |
| размеры стола | 1000x545 мм |
| допуст. нагрузка стола | 300 кг |
| Т-образные пазы, число/ ширина/ расстояние | 3 шт/18 мм/100 мм |
| расстояние торец шпинделя/стол (макс.) | 100 - 700 мм |
| вылет | 335 мм |
| Главный шпиндель | |
| диапазон частоты вращения | 31,5 - 1400 об/мин |
| конус шпинделя | MK 4 / MT 4 |
| Подача | |
| ускоренный ход по оси X/ Y | 15000/15000 мм/мин |
| ускоренный ход по оси Z | 1100 мм/мин |
| рабочая подача по оси Х/ Y | 15000/15000 мм/мин |
| рабочая подача по оси Z | 11000 мм/мин |
| точность позиционирования | ±0,025 мм |
| точность повтора | ±0,015 мм |
| Мощность | |
| мощность двигателя гл. привода | 3 кВт |
| мощность двигателя, ось Х | 1,5 кВт |
| мощность двигателя Y | 1,5 кВт |
| мощность двигателя Z | 1,5 кВт |
| Размеры и масса | |
| габариты | 1850x1720x2500 мм |
| масса | 2400 кг |
