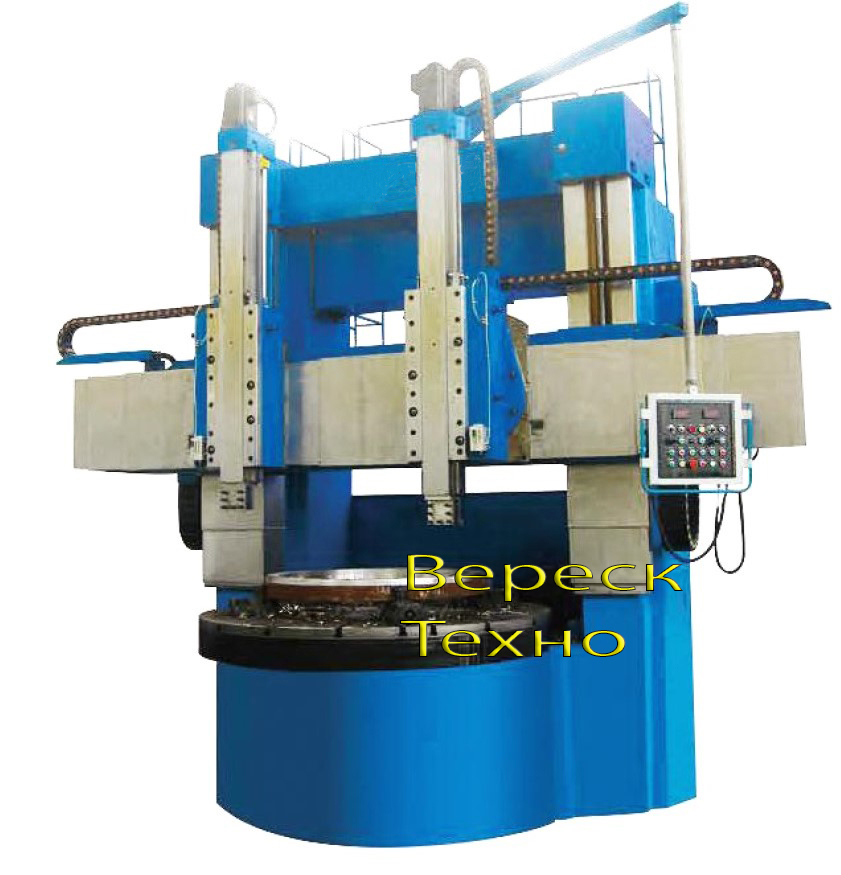

Двухстоечный токарно-карусельный станок VDL 3500E


Узнайте о ближайшей поставке и получите ответы на другие интересующие вопросы

Есть вопросы? Задайте их нашему менеджеру!
+7 (495) 135-05-45
Характеристики
  • Описание
  • Характеристики

Двухстоечные токарно-карусельные станки серии VDL предназначены для тяжёлой высокопроизводительной обработки с высокой точностью крупных изделий. Станки этой серии применяются в моторостроении, производстве турбинных генераторов, а также в других областях машиностроения.

Двухстоечные токарно-карусельные станки используют для операций точения, расточки, калибровки.

Станки серии VDL опционально можно оснастить системой цифровой индикации (УЦИ), для каждой модели есть выбор типа исполнения: максимально допустимая нагрузка на стол; максимальная высота обработки.

Технические характеристики:

  • диаметр точения 3500 мм;
  • высота обработки 2000/2500 мм;
  • нагрузка на стол 12/20 тонн.



Параметр Ед. изм. VDL3500E
*20/12(20)
VDL3500E
*25/12(20)
Размер стола мм 2830 2830
Макс. диаметр точения мм 3500 3500
макс. высота обработки мм 2000 2500
Макс. нагрузка на стол т 12/20 12/20
Сечение державки резца мм 40*50 40*50
Максимальное усилие резания правым суппортом Н 35000 35000
Максимальное усилие резания левым суппортом Н 30000 30000
Общее усилие резания Н 63000 63000
Макс. крутящий момент стола Н.м 63000 63000
Диапазон коробки скоростей ступени 16 16
Скорость вращения стола Мин-1 2-63 2-63
Количество ступеней подач   18 18
Диапазон подач мм/мин 0.25-90 0.25-90
Макс. горизонтальное перемещение правого суппорта мм 1920 1920
Макс. вертикальное перемещение правого суппорта мм 1000 1250
Макс. горизонтальное перемещение левого суппорта мм 1920 1920
Макс. вертикальное перемещение левого суппорта мм 1000 1250
Угол поворота резца   ±30 ±30
Ускоренное перемещение правого суппорта мм/мин 1560 1560
Макс. ход поперечины мм 1650 2150
Скорость движения траверса мм/мин 354 354
Мощность главного электродвигателя кВт AC 55 AC 55
Мощность двигателя подъёма траверсы кВт 11 11
Вид опоры стола   Гидростатическая Гидростатическая
