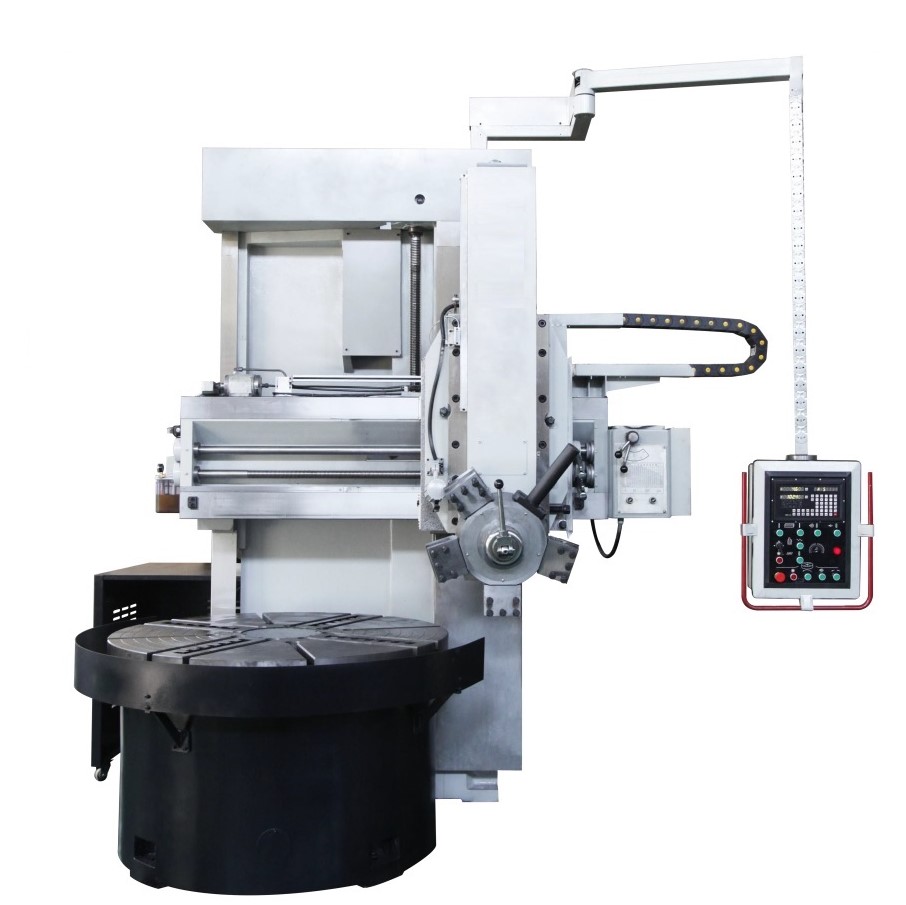

Одностоечные токарно-карусельные станки серии VL, предназначены для тяжёлой высокопроизводительной обработки с высокой точностью крупных изделий.
Токарно-карусельный станок имеет одностоечную структуру, вращающийся стол и вертикальное перемещение ползуна по вертикальной стойке. В базовую комплектацию входит 5-ти позиционный вертикальный резцедержатель, как опцию, можно укомплектовать боковым резцедержателем. Опционально возможно оснащение устройством цифровой индикации (УЦИ). Токарно-карусельные станки серии VL позволяют использовать инструмент с механическим креплением режущих пластин для обработки чёрных и цветных металлов.
Технические характеристики:
- диаметр точения 1000 мм;
- размер планшайбы 900 мм.
| Параметр | Ед. изм. | VL1000E |
| Макс. диаметр точения | мм | 1000 |
| Размер стола | мм | 900 |
| макс. высота обработки | см | 80 |
| Макс. нагрузка на стол | т | 3 |
| Максимальное осевое усилие | кН | 20 |
| Макс. осевое усилие (боковой резцедерж) | кН | 15 |
| Максимальный крутящий момент стола | кН.м | 12.5 |
| Диапазон скоростей стола(16 ступеней) | мин-1 | 8-250 |
| Угол поворота вертикального резца | ±30° | |
| Диапазон подач (12 диапазонов) | мм/мин | 0.8-86 |
| Горизонтальное перемещение резцедержателя | мм | 670 |
| Вертикальное перемещение резцедержателя | мм | 650 |
| Горизонтальное перемещение бокового резцедержателя | мм | 500 |
| Вертикальное перемещение бокового резцедержателя | мм | 810 |
| Ускоренное перемещение резцедержателя | мм/мин | 1800 |
| Сечение державки резца | мм | 30*40 |
| Мощность главного электродвигателя, | кВт | AC: 22 |
| Габаритные размеры | мм | 2360*2300*3580 |
