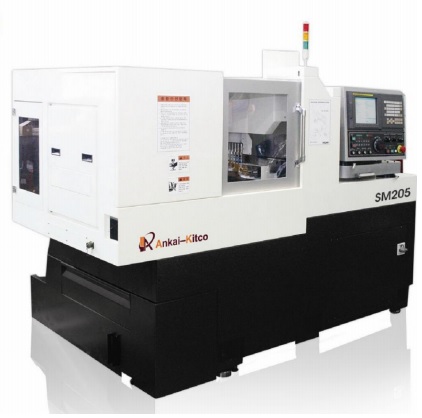

Прутковый автомат продольного точения с ЧПУ SM205G
Прутковые токарные станки с ЧПУ применяют для высокопроизводительной токарно-фрезерной обработки технически-сложных изделий, в массовом и крупносерийном производствах. Реализация поставленных задач выполняется путём подбора правильного типоразмера и опций
токарного автомата. Количество ячеек под установку режущего инструмента, приводного инструмента, наличие контр-шпинделя и прочих опции согласовывается с Заказчиком.
| Описание продукта: | Блок | Технические характеристики | ||
| Производительность | Максимальный диаметр обработки | Мм | 20 | |
| Минимальная длинна обработки | Мм | 260 | ||
| Частота вращения шпинделя | Об/мин | 6000 | ||
| Частота вращения контр-шпинделя | Об/мин | 6000 | ||
| Частота вращения приводного инструмента | Об/мин | 5000 | ||
| Точность позиционирования оси С | мм | 1/1000 (0,001) | ||
| Параметры перемещения | Ход | X1 оси | Мм | 60 |
| Перемещение по оси Y | Мм | 342,5 | ||
| Z1 оси | Мм | 260 | ||
| X2 оси | Мм | 355 | ||
| Z2 оси | Мм | 224 | ||
| Быстрая подача скорость | X1 оси | М/мин | 24 | |
| Y/Z1/X2/Z2 оси | М/мин | 24 | ||
| Параметры инструментов | Количество резцов наружной обработки для главного шпинделя | шт. | 6 | |
| Количество осевого инструмента для главного шпинделя (Y ось) | шт. | 5 | ||
| Количество радиального приводного инструмента для главного шпинделя | шт. | 4 | ||
| Количество осевого инструмента для противошпинделя | шт. | 2 (вращение) + 2 (фиксированное) | ||
| Сечение резца | Мм | 12 × 12 | ||
| Посадочный диаметр осевого инструмента | Мм | 25 | ||
| Тип крпления приводного инструмента | Мм | ER16 | ||
| Привод шпинделя/ контр-шпинделя | КВт | 4,4/2,9 | ||
| Моторы | Мощность привода подачи | КВт | 0,75 | |
| Мощность станции СОЖ | КВт | 0,4 | ||
| Мощность станции смазки | Вт | 5 | ||
| Охлаждающей жидкости двигателя | КВт | 0,4 (давление 0,5 бар) | ||
| Емкость бака СОЖ | Л | 180 | ||
| Емкость бака смазки | Л | 1,8 | ||
| Высота от пола до центра шпинделя | Мм | 1000 | ||
| Измерение | Мм | 2560 × 1510 × 1660 | ||
| Масса брутто | Кг | 3600 | ||
