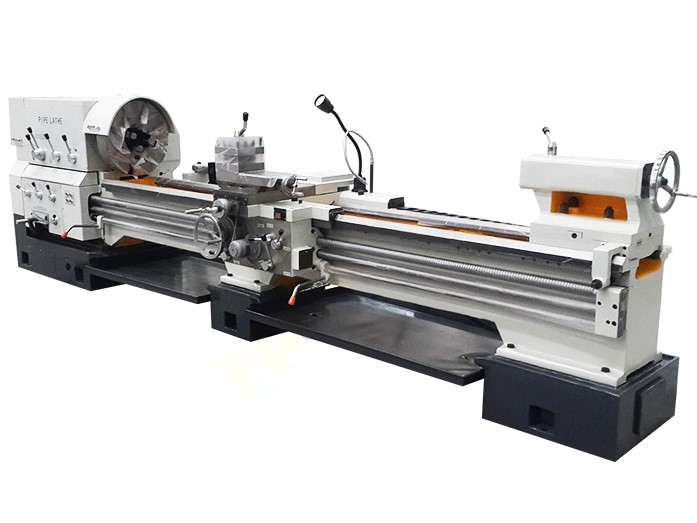

Токарно-трубонарезной станок Q-225

Токарно-трубонарезные станки разработаны специально для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических поверхностей в условиях единичного и мелкосерийного производства.
Ширина станины составляет 550 мм изготовлена из высококачественного чугуна, направляющие закалены ТВЧ, произведена шлифовка и шабрение направляющих, отличаются надёжностью и жесткостью.

Коробка шпинделя имеет симметричную конструкцию, чтобы обеспечить равномерную тепловую деформацию и избежать смещения центра шпинделя. Во избежание термических деформаций в передней бабке расположена масляная ванна для непрерывной циклической смазки.

В станках этой серии шпиндель расположен на отшлифованной опорной конструкции с высокоточными подшипниками, что обеспечивает стабильную и бесперебойную работу шпинделя.

Токарно-трубонарезные станки используется для нарезания резьбы на трубах с большим диаметром, шпиндель оснащён двойным токарным патроном (3-кулачковый патрон или 4-кулачковый патрон) с обеих сторон для зажима длинных труб.

Эти станки подходят для обточки конусов, нарезки конической резьбы, оснащены двигателем ускоренной подачи для быстрого позиционирования по осям X / Z, что повышает интенсивность работы и уменьшает время на холостые ходы, повышая эффективность использования оборудования.

Широкий диапазон оборотов шпинделя для выбора оптимальной скорости, различные ступени скорости подачи позволяют осуществить выполнения заданных технологических процессов точения и нарезания резьбы.

В основном, токарно-трубонарезные станки были разработаны для нарезки резьбы на трубах различного диаметра, но  также оборудование этого типа можно использовать как обычный токарный станок, который подходит для всех видов токарной обработки: валы, изделия типа диск, обработка внутренней и внешней цилиндрической поверхности, коническая поверхности, торцевая поверхности.
Подходят для единичного и мелкосерийного производства.

Стандартная комплектация:

• 4х кулачковый патрон (ручной)
• Люнет подвижный
• Люнет неподвижный
• Не вращающийся центр
• 4х позиционный резцедержатель
• Приспособление для точения конусов
• Система подачи СОЖ
• Лампа освещения рабочей зоны
• ЗИП
• Болты и регулировочные опоры
• Руководство по эксплуатации

Опции:

• 2х или 3х осевое УЦИ
• Защита патрона
• Защита резцедержателя
• Задняя стенка, защита от брызг
• Быстросменный резцедержатель
• Опорная стойка для труб большой длины
• Вращающийся центр
