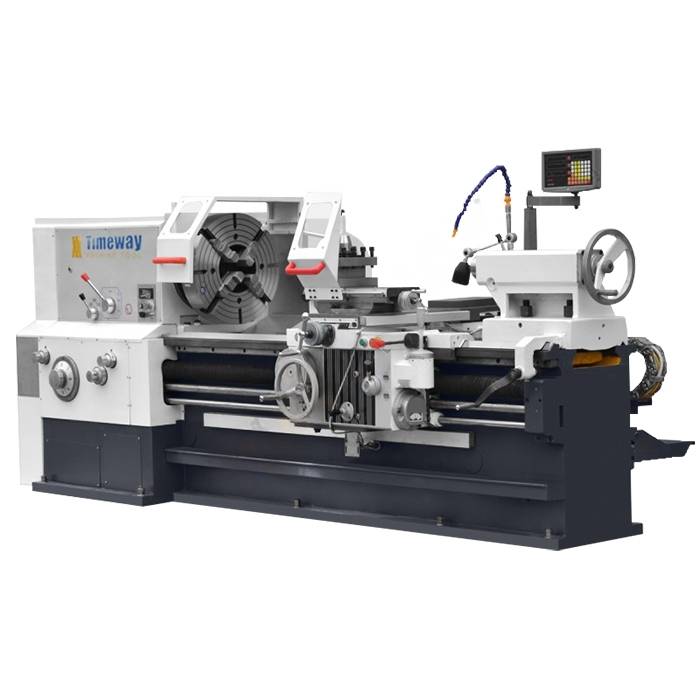

Токарно-трубонарезной станок Q-255F/1
- На складе производителя
- Доставка от 35 дней
- Гарантия 12 мес
- Пусконаладка и сервис
- Гарантийное и послегарантийное ТО
Основные характеристики
- Макс. Ø заготовки над станиной (мм): 800
- Макс. Ø заготовки над суппортом (мм): 540
- Наибольшая длина заготовки в центрах (мм): 1000/2000
Доставим под заказ
Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки
Получить предложениеРассчитаем лизинг
c удорожанием 9,11% в год
|
Параметр |
ед. изм. |
Q-255F/1 |
|
Мах диаметр обрабатываемой детали над станиной |
мм |
Φ800 |
|
Мах диаметр обрабатываемой детали над суппортом |
мм |
Φ540 (Φ480) |
|
Расстояние межцентровое |
мм |
1000/2000 |
|
Макс. диаметр трубы |
мм |
Φ50－250 |
|
Ширина станины |
мм |
550 (Opt. 650) |
|
Сквозное отверстие шпинделя |
мм |
Φ255 |
|
Ступени вращения шпинделя |
---- |
2 диапазона |
|
Частота вращения шпинделя |
мин-1 |
20--100,100-340 |
|
Размер патрона |
мм |
Φ630 |
|
Тип зажима (ручной) |
---- |
4х кулачковый |
|
Количество инструмента (ручная смена) |
---- |
4 |
|
Сечение хвостовика инструмента |
мм |
40x40 |
|
перемещение по оси Х |
мм |
520 |
|
перемещение по оси Z |
мм |
800/1800 |
|
Поперечное ускоренное перемещение |
мм/мин |
1300 (1870) |
|
Продольное ускоренное перемещение |
мм/мин |
4000 (3740) |
|
Диапазон поперечных подач |
мм/об |
26/0.07－1.33 |
|
Диапазон продольных подач |
мм/об |
26/0.02－0.45 |
|
Диметр отверстия задней бабки |
мм |
Φ140 |
|
Конус задней бабки |
--- |
MT#5 (MT#6) |
|
Ход пиноли |
мм |
200 (250) |
|
Мощность электродвигателя главного привода |
кВт |
11 (15) |
|
Мощность электродвигателя быстрых перемещений |
кВт |
1.5 |
|
Мощность электродвигателя подачи СОЖ |
кВт |
0.125 |
|
Нарезаемая резьба метрическая |
mm |
24 / 1-14 (22 / 1-15) |
|
Нарезаемая резьба дюймовая |
T.P.I |
40 / 2-28 (26 / 14-1) |
|
Ширина и высота станка |
mm |
1700x1600 |
|
Длина станка |
мм |
3700/4700 |
|
Вес станка |
T |
6.5/7 |
Токарно-трубонарезные станки Q-255F/1 разработаны специально для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических поверхностей в условиях единичного и мелкосерийного производства.
Ширина станины составляет 550мм (опционально 650мм) изготовлена из высококачественного чугуна, направляющие закалены ТВЧ, произведена шлифовка и шабрение направляющих, отличаются надёжностью и жесткостью.
Коробка шпинделя имеет симметричную конструкцию, чтобы обеспечить равномерную тепловую деформацию и избежать смещения центра шпинделя. Во избежание термических деформаций в передней бабке расположена масляная ванна для непрерывной циклической смазки.
В станках этой серии шпиндель расположен на отшлифованной опорной конструкции с высокоточными подшипниками, что обеспечивает стабильную и бесперебойную работу шпинделя.
Токарно-трубонарезные станки Q-255F/1 используется для нарезания резьбы на трубах с большим диаметром, шпиндель оснащён двойным 3х кулачковым токарным патроном с обеих сторон для зажима длинных труб.
Эти станки подходят для обточки конусов, нарезки конической резьбы, оснащены двигателем ускоренной подачи для быстрого позиционирования по осям X / Z, что повышает интенсивность работы и уменьшает время на холостые ходы, повышая эффективность использования оборудования.
Широкий диапазон оборотов шпинделя для выбора оптимальной скорости, различные ступени скорости подачи позволяют осуществить выполнения заданных технологических процессов точения и нарезания резьбы.
В основном, токарно-трубонарезные станки были разработаны для нарезки резьбы на трубах различного диаметра, но также оборудование этого типа можно использовать как обычный токарный станок, который подходит для всех видов токарной обработки: валы, изделия типа диск, обработка внутренней и внешней цилиндрической поверхности, коническая поверхности, торцевая поверхности.
Подходят для единичного и мелкосерийного производства.
Стандартная комплектация:
- 4х кулачковый патрон (ручной)
- Люнет подвижный
- Люнет неподвижный
- Не вращающийся центр
- 4х позиционный резцедержатель
- Приспособление для точения конусов
- Система подачи СОЖ
- Лампа освещения рабочей зоны
- ЗИП
- Болты и регулировочные опоры
- Руководство по эксплуатации
Опции:
- 2х или 3х осевое УЦИ
- Защита патрона
- Защита резцедержателя
- Задняя стенка, защита от брызг
- Быстросменный резцедержатель
- Опорная стойка для труб большой длины
- Вращающийся центр
