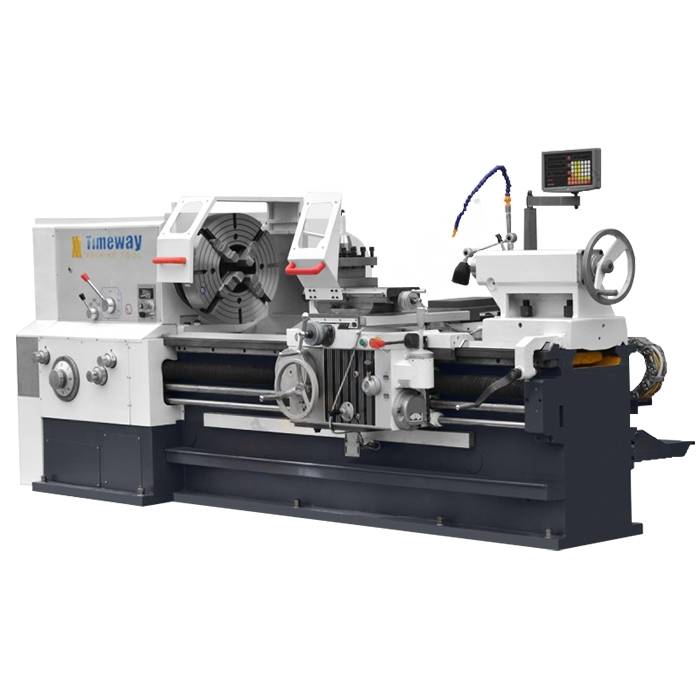

Токарно-трубонарезной станок Q-325F/1

  • На складе производителя
  • Доставка от 35 дней
  • Гарантия 12 мес
  • Пусконаладка и сервис
  • Гарантийное и послегарантийное ТО

Основные характеристики

  • Макс. Ø заготовки над станиной (мм): 800
  • Макс. Ø заготовки над суппортом (мм): 480
  • Наибольшая длина заготовки в центрах (мм): 1000/2000

Доставим под заказ

Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки

Получить предложение

Рассчитаем лизинг

c удорожанием 9,11% в год

Запросить расчет

Параметр

ед.

изм.

Q-325F/1

Мах диаметр обрабатываемой детали над станиной

мм

Φ800

Мах диаметр обрабатываемой детали над суппортом

мм

Φ480

Расстояние межцентровое

мм

1000/2000

Макс. диаметр трубы

мм

Φ70-320

Ширина станины

мм

600 (Opt. 650)

Сквозное отверстие шпинделя

мм

Φ325

Ступени вращения шпинделя

----

2 диапазона

Частота вращения шпинделя

мин-1

20--100,100-300

Размер патрона

мм

Φ780

Тип зажима (ручной)

----

4х кулачковый

Количество инструмента (ручная смена)

----

4

Сечение хвостовика инструмента

мм

40x40

перемещение по оси Х

мм

520

перемещение по оси Z

мм

800/1800

Поперечное ускоренное перемещение

мм/мин

1870

Продольное ускоренное перемещение

мм/мин

3740

Диапазон поперечных подач

мм/об

32/0.095—14

Диапазон продольных подач

мм/об

32/0.095—14

Диметр отверстия задней бабки

мм

Φ140

Конус задней бабки

---

MT#6

Ход пиноли

мм

250

Мощность электродвигателя главного привода

кВт

15

Мощность электродвигателя быстрых перемещений

кВт

1.5

Мощность электродвигателя подачи СОЖ

кВт

0.125

Нарезаемая резьба метрическая

mm

22 / 1-15

Нарезаемая резьба дюймовая

T.P.I

26 / 14-1

Ширина и высота станка

mm

1700x1600

Длина станка

мм

3700/4700

Вес станка

T

8/9

Токарно-трубонарезные станки Q-325F/1 разработаны специально для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических поверхностей в условиях единичного и мелкосерийного производства.
Ширина станины составляет 550мм (опционально 650мм) изготовлена из высококачественного чугуна, направляющие закалены ТВЧ, произведена шлифовка и шабрение направляющих, отличаются надёжностью и жесткостью.

Коробка шпинделя имеет симметричную конструкцию, чтобы обеспечить равномерную тепловую деформацию и избежать смещения центра шпинделя. Во избежание термических деформаций в передней бабке расположена масляная ванна для непрерывной циклической смазки.

В станках этой серии шпиндель расположен на отшлифованной опорной конструкции с высокоточными подшипниками, что обеспечивает стабильную и бесперебойную работу шпинделя.

Токарно-трубонарезные станки Q-325F/1 используется для нарезания резьбы на трубах с большим диаметром, шпиндель оснащён двойным 3х кулачковым токарным патроном с обеих сторон для зажима длинных труб.

Эти станки подходят для обточки конусов, нарезки конической резьбы, оснащены двигателем ускоренной подачи для быстрого позиционирования по осям X / Z, что повышает интенсивность работы и уменьшает время на холостые ходы, повышая эффективность использования оборудования.

Широкий диапазон оборотов шпинделя для выбора оптимальной скорости, различные ступени скорости подачи позволяют осуществить выполнения заданных технологических процессов точения и нарезания резьбы.

В основном, токарно-трубонарезные станки были разработаны для нарезки резьбы на трубах различного диаметра, но  также оборудование этого типа можно использовать как обычный токарный станок, который подходит для всех видов токарной обработки: валы, изделия типа диск, обработка внутренней и внешней цилиндрической поверхности, коническая поверхности, торцевая поверхности.
Подходят для единичного и мелкосерийного производства.

Стандартная комплектация:

  • 4х кулачковый патрон (ручной)
  • Люнет подвижный
  • Люнет неподвижный
  • Не вращающийся центр
  • 4х позиционный резцедержатель
  • Приспособление для точения конусов
  • Система подачи СОЖ
  • Лампа освещения рабочей зоны
  • ЗИП
  • Болты и регулировочные опоры
  • Руководство по эксплуатации

Опции:

  • 2х или 3х осевое УЦИ
  • Защита патрона
  • Защита резцедержателя
  • Задняя стенка, защита от брызг
  • Быстросменный резцедержатель
  • Опорная стойка для труб большой длины
  • Вращающийся центр
