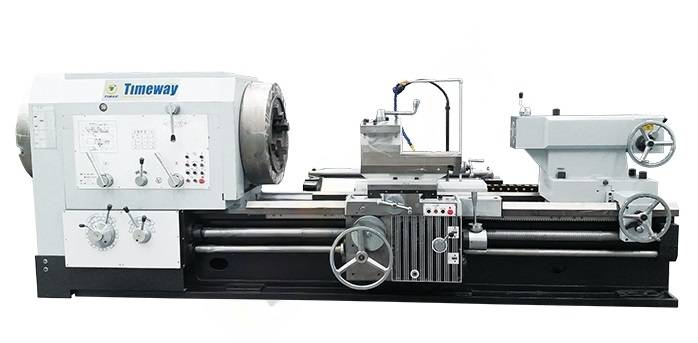

Токарно-трубонарезной станок Q-330
- На складе производителя
- Доставка от 35 дней
- Гарантия 12 мес
- Пусконаладка и сервис
- Гарантийное и послегарантийное ТО
Основные характеристики
- Макс. Ø заготовки над станиной (мм): 800
- Макс. Ø заготовки над суппортом (мм): 480
- Наибольшая длина заготовки в центрах (мм): 1500/3000
Доставим под заказ
Оставьте заявку и мы сделаем рассчет стоимости и точных сроков поставки
Получить предложениеРассчитаем лизинг
c удорожанием 9,11% в год
|
Параметр |
ед. изм. |
Q-330 |
|
Мах диаметр обрабатываемой детали над станиной |
мм |
1000 |
|
Мах диаметр обрабатываемой детали над суппортом |
мм |
610 |
|
Расстояние межцентровое |
мм |
1500/3000 |
|
Макс. диаметр трубы |
мм |
190-320 |
|
Ширина станины |
мм |
755 |
|
перемещение по оси Х |
мм |
520 |
|
перемещение по оси Z |
мм |
1350/2850 |
|
Допустимая нагрузка |
кг |
6000 |
|
Сквозное отверстие шпинделя |
мм |
330 |
|
Ступени вращения шпинделя |
ступеней |
9 |
|
Частота вращения шпинделя |
мин-1 |
7.5-280 |
|
Размер патрона |
мм |
780 |
|
Тип патрона |
- |
4-кулачковый (электрозажим) |
|
Резцедержатель |
- |
4 |
|
Сечение хвостовика инструмента |
мм |
45x45 |
|
Диапазон поперечных подач |
мм/об |
0.05-0.75(32) |
|
Поперечное ускоренное перемещение |
мм/мин |
1870 |
|
Диапазон продольных подач |
мм/об |
0.1-1.5(32) |
|
Продольное ускоренное перемещение |
мм/мин |
3740 |
|
Нарезаемая резьба метрическая |
мм |
1-15(23) |
|
Нарезаемая резьба дюймовая |
TPI |
2-28(22) |
|
Диметр отверстия задней бабки |
мм |
140 |
|
Конус задней бабки |
- |
MT6 |
|
Ход пиноли |
мм |
300 |
|
Мощность электродвигателя главного привода |
кВт |
22 |
|
Мощность электродвигателя быстрых перемещений |
кВт |
1.5 |
|
Мощность электродвигателя подачи СОЖ |
кВт |
0.125 |
|
Габаритные размеры |
мм |
4900/6400x2100x1650 |
|
Вес станка |
кг |
11500/13000 |
Токарно-трубонарезные станки разработаны специально для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических поверхностей в условиях единичного и мелкосерийного производства.
Ширина станины составляет 600 мм изготовлена из высококачественного чугуна, направляющие закалены ТВЧ, произведена шлифовка и шабрение направляющих, отличаются надёжностью и жесткостью.
Коробка шпинделя имеет симметричную конструкцию, чтобы обеспечить равномерную тепловую деформацию и избежать смещения центра шпинделя. Во избежание термических деформаций в передней бабке расположена масляная ванна для непрерывной циклической смазки.
В станках этой серии шпиндель расположен на отшлифованной опорной конструкции с высокоточными подшипниками, что обеспечивает стабильную и бесперебойную работу шпинделя.
Токарно-трубонарезные станки используется для нарезания резьбы на трубах с большим диаметром, шпиндель оснащён двойным 3х кулачковым токарным патроном с обеих сторон для зажима длинных труб.
Эти станки подходят для обточки конусов, нарезки конической резьбы, оснащены двигателем ускоренной подачи для быстрого позиционирования по осям X / Z, что повышает интенсивность работы и уменьшает время на холостые ходы, повышая эффективность использования оборудования.
Широкий диапазон оборотов шпинделя для выбора оптимальной скорости, различные ступени скорости подачи позволяют осуществить выполнения заданных технологических процессов точения и нарезания резьбы.
В основном, токарно-трубонарезные станки были разработаны для нарезки резьбы на трубах различного диаметра, но также оборудование этого типа можно использовать как обычный токарный станок, который подходит для всех видов токарной обработки: валы, изделия типа диск, обработка внутренней и внешней цилиндрической поверхности, коническая поверхности, торцевая поверхности.
Подходят для единичного и мелкосерийного производства.
Стандартная комплектация:
- 4х кулачковый патрон (ручной)
- Люнет подвижный
- Люнет неподвижный
- Не вращающийся центр
- 4х позиционный резцедержатель
- Приспособление для точения конусов
- Система подачи СОЖ
- Лампа освещения рабочей зоны
- ЗИП
- Болты и регулировочные опоры
- Руководство по эксплуатации
Опции:
- 2х или 3х осевое УЦИ
- Защита патрона
- Защита резцедержателя
- Задняя стенка, защита от брызг
- Быстросменный резцедержатель
- Опорная стойка для труб большой длины
- Вращающийся центр
